Grazioli FE6V Antenne verticale 50 à 54MHz 5/8 bande 6m 2kW max. Agrandir l'image
Grazioli FE6V Antenne verticale 50 à 54MHz 5/8 bande 6m 2kW max.
GRAZIOLI ANTENNE

GRAZIOLI-FE6V-2865

Neuf

Italie

Grazioli FE6V Antenne verticale 50 à 54MHz 5/8 bande 6m 2kW max.

rating Aucun avis pour le moment

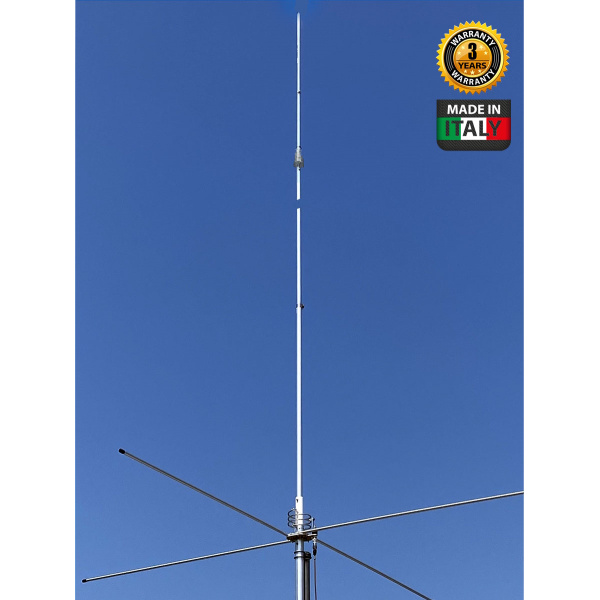

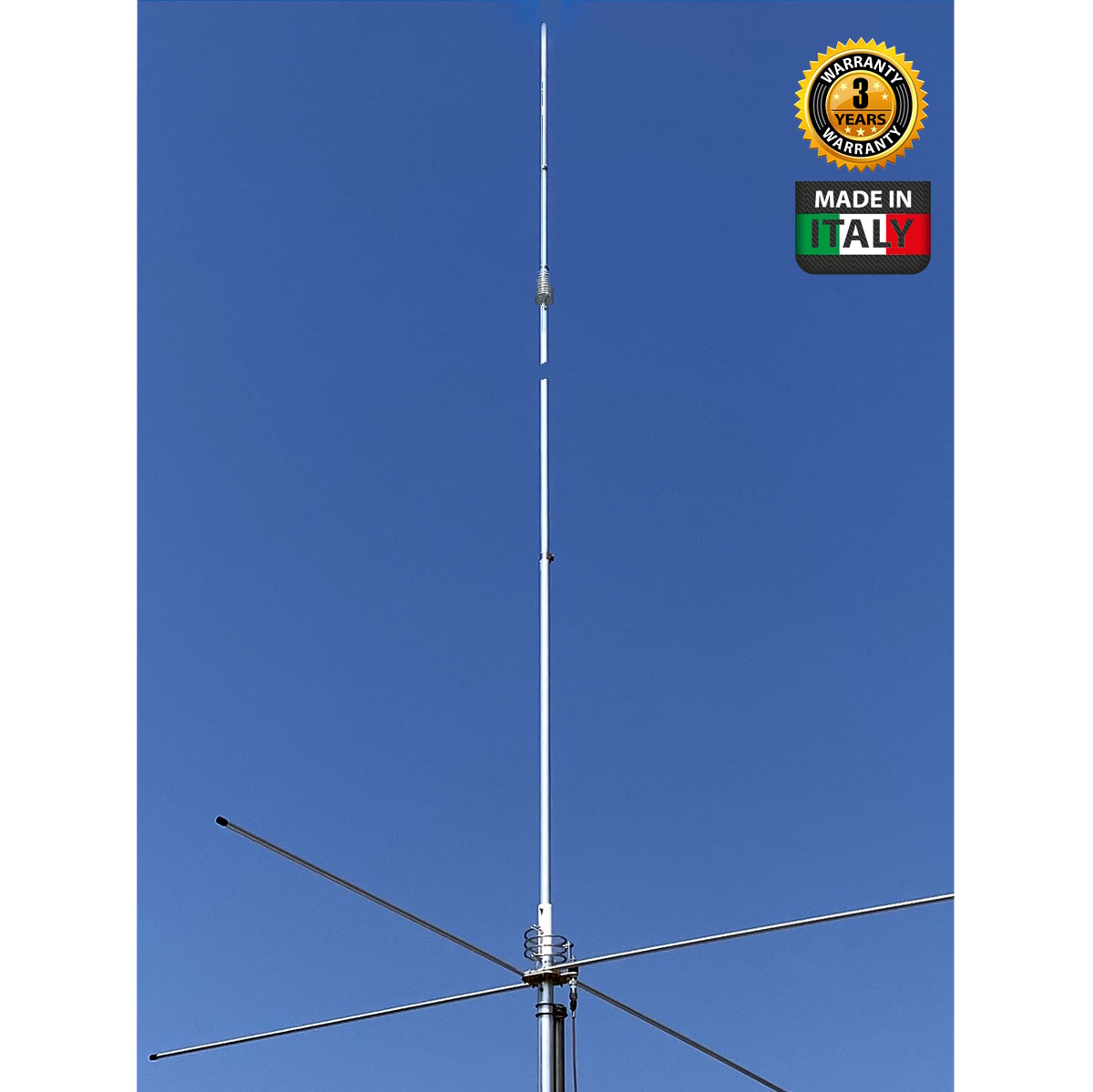

Antenne omnidirectionnelle Grazioli FE6V 5/8λ de 4,17m pour la bande 6m. Le plan de masse est composé de 4 radians quart d'onde robustes d'une longueur de 1,4m.

Elle est dotée d'une gamme de fréquence réglable de 50 à 54 MHz et d'une impédance asymétrique de 50Ω.

Montage sur mât d'un diamètre de 40 à 54 mm. Elle peut supporter une charge de vent allant jusqu'à 150 km/h, offrant une résistance solide aux conditions extérieures.

Livré avec : 1 Antenne CB Grazioli FE6V.

Info livraison : Cette antenne est considérée comme un colis de grande taille et les transporteurs appliquent un surcout supplémentaire pour l'expédition. Hauteur du colis 145cm.

Plus de détails

189,00 € HT

En rupture de stock, disponible sous 3-4 semaines

Télécharger

Manuel FE6V (EN)

3.66M

Fiche technique

Caractéristiques techniques :

  • Gamme de fréquence réglable de 26 à 28 MHz
  • Impédance asymétrique de 50Ω
  • Rayonnement omnidirectionnel
  • Polarisation verticale
  • Gain de 3.65dBi
  • SWR en résonance ≤1,2 : 1 mesuré au niveau du connecteur
  • Bande passante 3,1 MHz à 50 MHz avec SWR <2
  • Puissance maximale applicable de 2000 Watts en continu tout mode d’émission
  • Système d’alimentation : Bobine d’alimentation à haut facteur « Q » connecté à la terre en courant continu
  • Connecteur : UHF femelle 50 Ω avec isolant PTFE, broche centrale plaquée or

Le connecteur FE6V n'est pas le SO-239 de qualité commerciale utilisé par la plupart des fabricants. Le connecteur a été conçu et construit directement par Grazioli, a une impédance réelle de 50 Ohms et peut être utilisé jusqu'à 500 MHz.

Le corps est en laiton nickelé CW614N, tandis que la broche est plaquée en or 24 carats pour éviter l'oxydation et équipée d'un isolant à 4 ailettes qui maintient son centrage et son élasticité, évitant les pertes de contact.

La partie isolante est en PTFE, l'un des meilleurs matériaux isolants de par ses qualités électriques (faible constante diélectrique, et facteur de perte réduit) et thermiques (température de fonctionnement de -100° à +260°) exceptionnelles.

Enfin, le connecteur est protégé par un capuchon spécial en élastomère qui empêche l'infiltration d'eau et d'humidité.

Spécifications :

  • Matériaux : Tube en alliage d’aluminium AW6063-T66, fibre de verre, laiton, PTFE, vis en acier inoxydable
  • Surface au vent : 0,16m2
  • Charge au vent à 130Km/h : 153N – 15,6Kgf
  • Résistance au vent : 150 Km/h
  • Hauteur totale : 4,17m à 50MHz
  • Longueur des radians : 1,4m (1/4 d'onde)

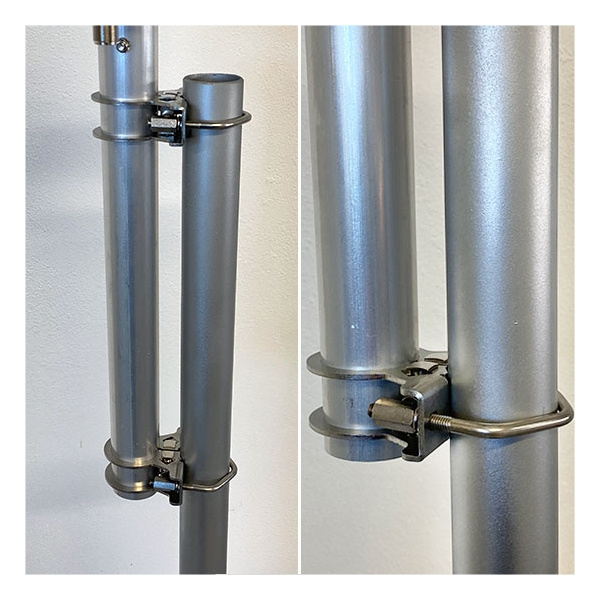

  • Montage sur mât : ø 40-54 mm
  • Poids net : 3.34 Kg

Attention : l'installation de ce produit à proximité de lignes à haute tension est dangereux. Suivez les instructions pour votre sécurité.

Matériau de qualité supérieure : Alliage AW6063-T66 d'aluminium, durci à l'état T-66 pour une résistance maximale.

Les éléments tubulaires sont extrêmement précis sur les deux diamètres et l'épaisseur de la paroi, permettant un couplage précis et sans "jeu" entre les tubes.

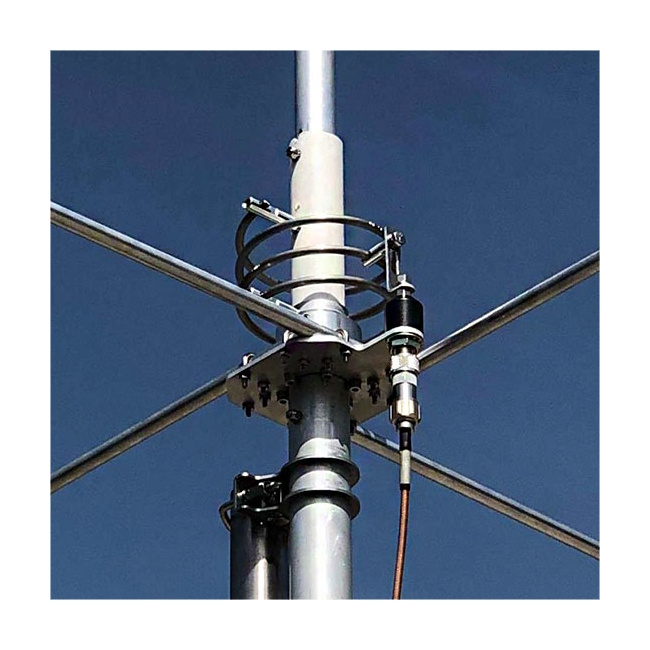

Plan de masse robuste : plan de masse composé de 4 radians robustes de 1,4 m, au quart d'onde complet, fixés à la plaque de support par des boulons en U et des écrous autobloquants. Des renforts en fibre de verre renforcent les articulations et évitent l'écrasement.
