Préampli LNA VHF-UHF BIAS-T pour HackRF AirSpy SDRPlay Accessoires SDR LNA4ALL2-288

Agrandir l'image

Afficher toutes les images

Référence : LNA4ALL2-288

État : Neuf

Préampli LNA VHF-UHF BIAS-T pour HackRF AirSpy SDRPlay

Lire l'avis

Note moyenne : 5/5 Nombre d'avis : 1

Imprimer

Pré-amplificateur et filtre LNA (passe-bas) spécialement adapté pour fonctionner avec le mode BIAS-T du HackRF One, AirSpy, SDRPlay et les clés RTL-SDR V3.

Il permet d'augmenter très nettement les performances en réception (+11dB à +23dB) grâce au PGA103 et fonctionne sur les fréquences allant de 28Mhz à 2500MHz (2.5Ghz).

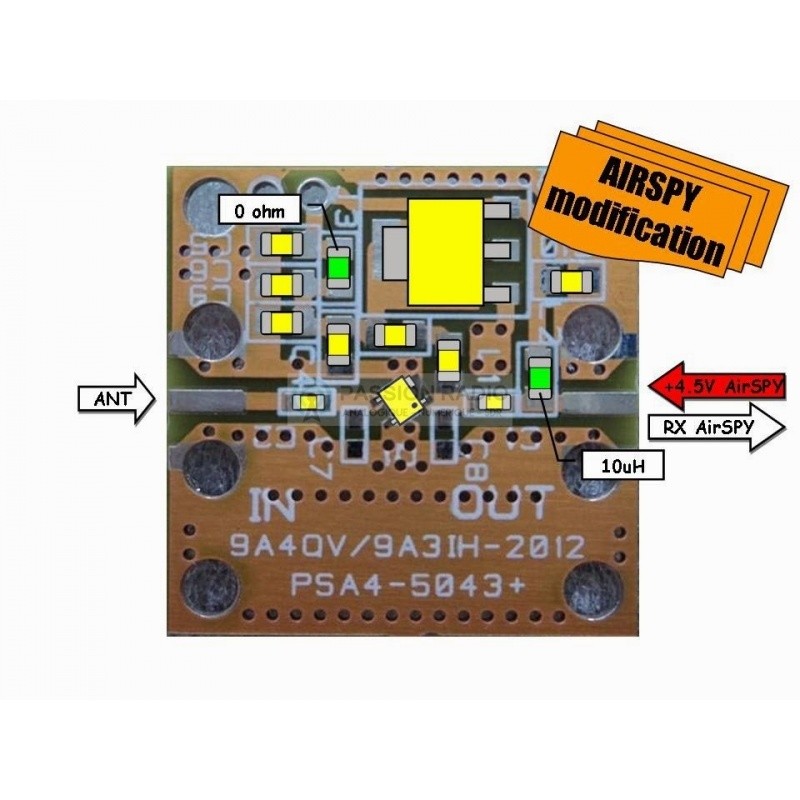

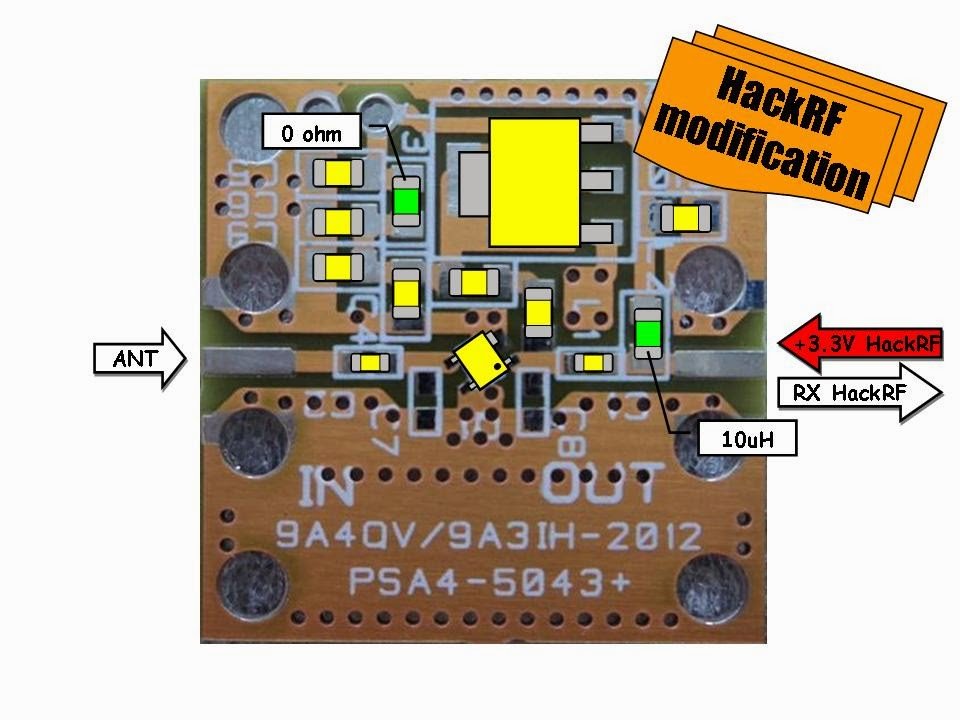

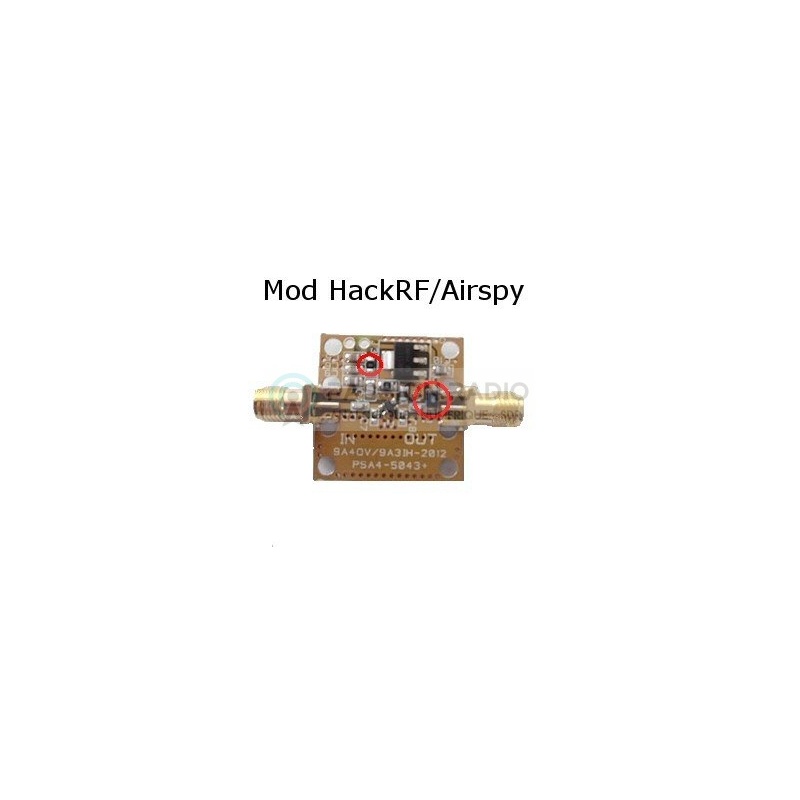

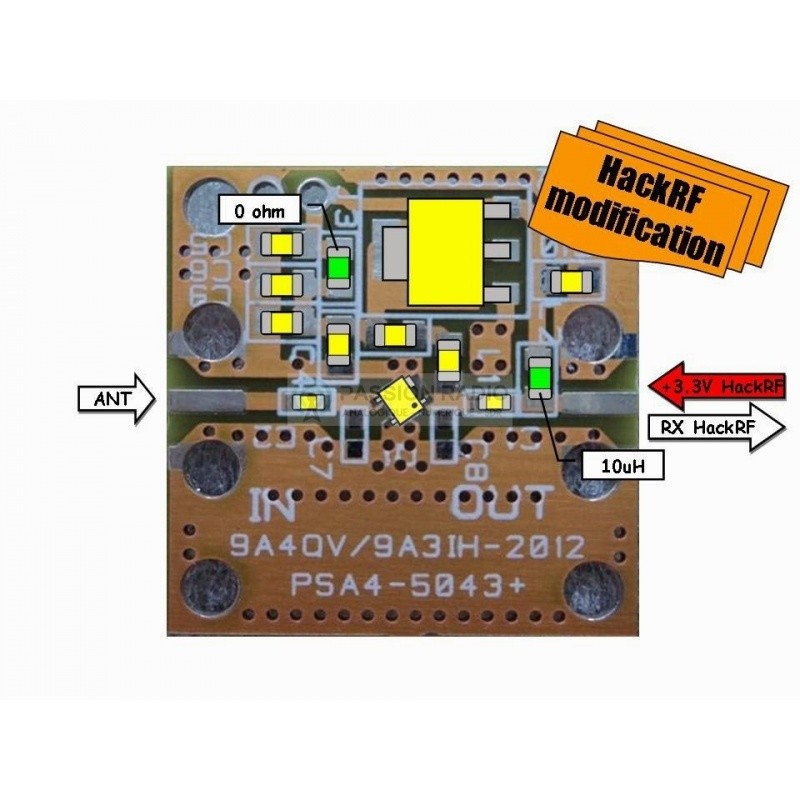

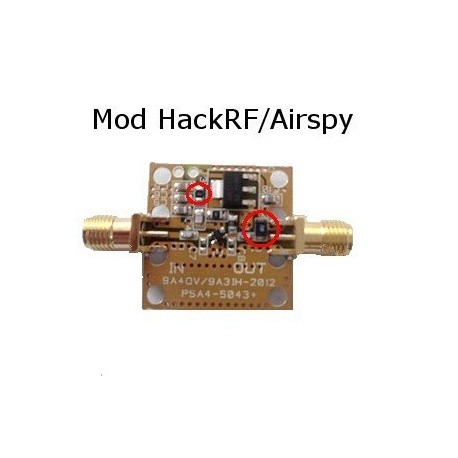

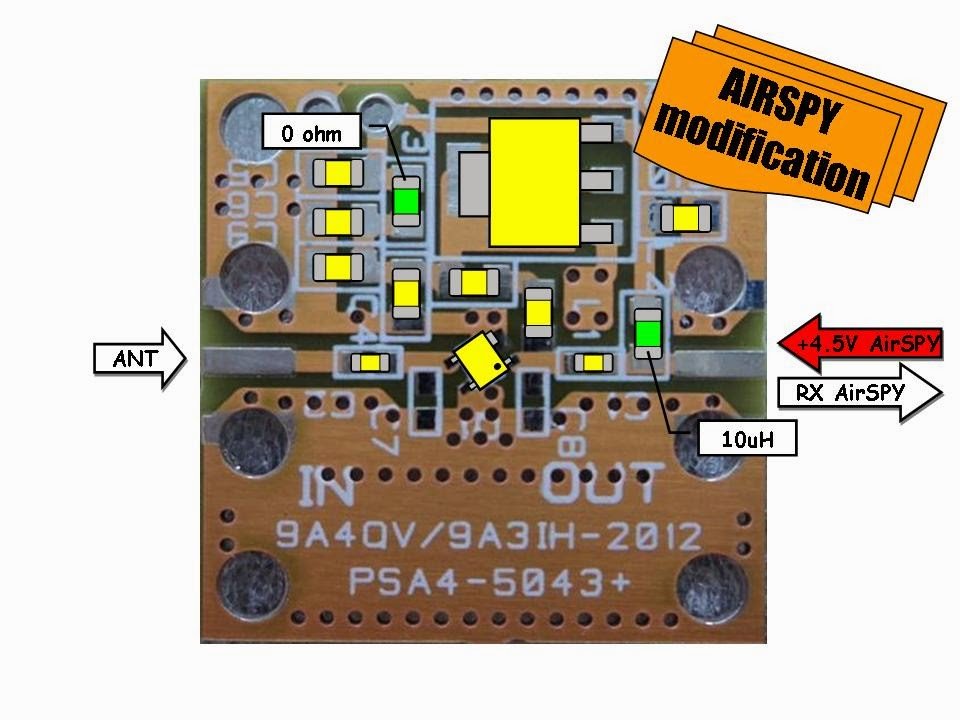

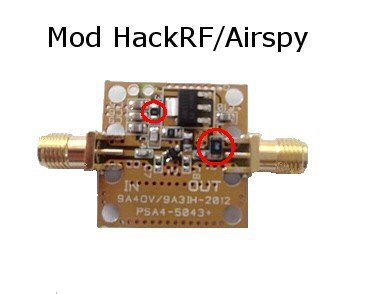

Cette version du LNA4ALL, modifiée d'origine par le concepteur, permet d'être alimenté directement en SMA via l'alimentation BIAS-T +3.3V du HackRF One ou +4.5V du Airspy (La fonction alimentation par SMA est à activer par logiciel).

Remarque : Cette version ne peut être alimentée que par SMA, le mode d'alimentation par 6V/9V directement sur la carte n'est alors plus possible avec ce modèle modifié.

A voir également la version LNA4HF pour les ondes courtes et les bandes ondes courtes et HF de 150khz à 30Mhz.

Ce matériel n'est actuellement plus disponible et nous ne savons pas quand il le sera de nouveau.

Modèle en remplacement : Pré-ampli LNA PGA-103 50-2500Mhz F1OPA.

Autre modèle disponible : Préamplificateur LNA 50-4000 Mhz avec SPF5189Z.

A voir également la version LNA HF de F1OPA pour les ondes courtes et les bandes HF de 150khz à 30Mhz.

Plus de détails

Fiche technique

LNA4ALL pour HackRF/AirSpy

Gamme de fréquences : 28Mhz - 2500MHz
Alimentation : Uniquement via l'alimentation par SMA
Consommation : 18mA

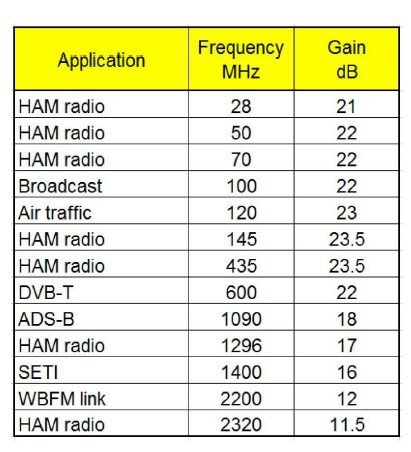

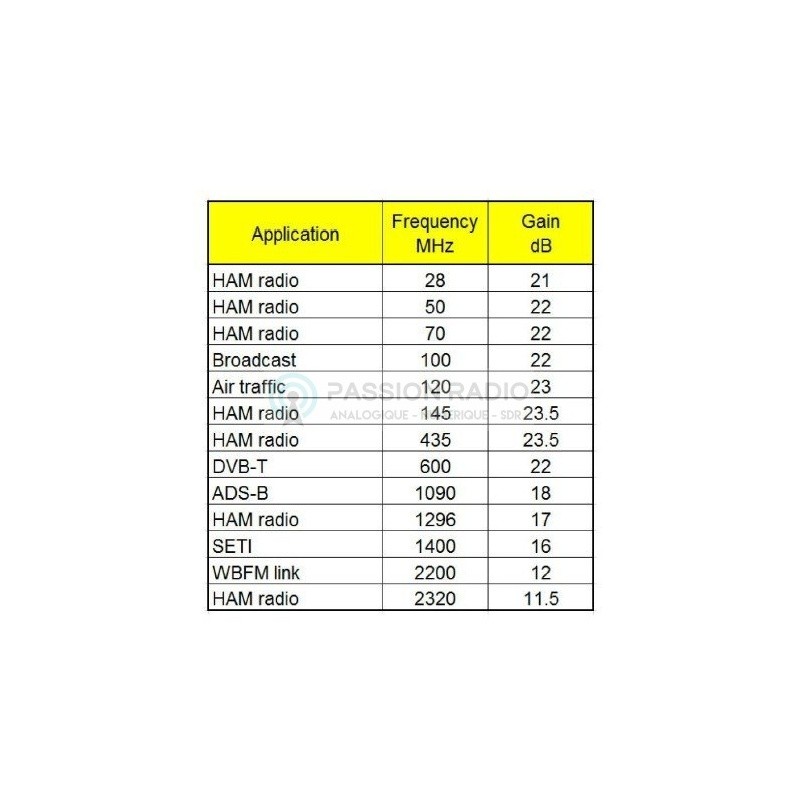

Gain en réception : +11dB à 23dB selon les fréquences (cf. diagramme)
NF: 0.75 dB @ 1GHz
Amplificateur : PGA-103+ (PGA103)
Impédance : 50 ohms
Connecteur antenne : SMA Femelle
Dimension: 25x25 mm

TRES IMPORTANT

Ce préamplificateur est très performant et à utiliser avec précaution, ne jamais l'utiliser près de signaux puissants, ni émettre de signal radio à proximité, (radio FM, station radioamateur, talkie-walkie, etc.) sous peine de "griller" immédiatement votre appareil SDR HackRF One ou AirSpy !

Comment protéger le LNA des décharges électrostatiques ?

Les décharges électro-statiques peuvent endommager le LNA si celui-ci n'est pas protégé ou utilisé correctement.

1 - Ne laisser jamais branché le LNA en permanence ou le placer en permanence derrière une antenne sur le mat
2 - Débrancher l'antenne et de s'assurer de la bonne mise à la masse du LNA et de l'antenne, avant de rebrancher l'antenne, décharger l'électricité statique du câble
3 - Il est également possible de rajouter une protection supplémentaire par diode BAV99 à souder (gratter d'abord l'emplacement) sur l'entrée de l'antenne comme indiqué en vert sur la photo suivante :

Ainsi en cas de foudre c'est la diode qui sera endommagé mais pas le reste de la carte LNA.

Aucun LNA ne sera repris ni échangé pour cause de mauvaise utilisation.

La garantie ne couvre pas les dommages pouvant résulter d'une erreur de montage, d'un mauvais réglage de l'antenne (ROS), d'une puissance maximum d'entrée non respectée, d'un court-circuit de l'alimentation ou de la ligne coaxiale et les dommages liés aux décharges électrostatiques.

Les clients ont aussi achetés

Aucun produit disponible
Nos suggestions
- 5,00 €
  Référence: ADAPT-SMA-M-UHF-F-67
  Adaptateur SMA Male UHF Femelle (SO-239)
  Adaptateur SMA Male vers UHF Femelle (SO-239).
  5,00 €
- 5,90 €
  Référence: PIGTAIL-SMA-M-UHF-F-80
  Pigtail SMA Male UHF Femelle 15/50/100cm RG316
  Câble adaptateur pigtail SMA Male vers fiche UHF Femelle. Cable coaxial RG 316 50 ohms. Existe en 3 longueurs : 15, 50 et 100 cm de long.
  5,90 €
- 5,00 €
  Référence: PIGTAIL-SMA-M-SMA-M-81
  Pigtail SMA Male - SMA Male 15/30/50/100cm RG316
  Adaptateur pigtail SMA Male vers SMA Male, pour connecter par exemple une carte converter Ham it up, au transceiver SDR HackRF One ou encore le récepteur large-bande SDRPlay, et tout appareil équipé
  5,00 €
- 3,95 €
  Référence: ADAPT-SMA-M-SMA-M-291
  Adaptateur SMA Male SMA Male
  Cet adaptateur RF permet est équipé d'un connecteur SMA Male des 2 cotés. Il permet de connecter par exemple 2 câbles ou connecteurs en SMA femelle.
  3,95 €

Avis

Cliquez ici pour donner votre avis

yann

13/04/2016

Fonctionne très bien!

Ce préampli fonctionne très bien : il y a une réelle différence ! Pour le HackRF, l'activation logicielle (avec gqrx) est réalisée en ajoutant le paramètre "bias=1".
