Analyseur d'antenne AA-650 Rigexpert 0.1-650Mhz Bluetooth (ex. AA-600)

Nom du cookie	Fournisseur	Objectif	Expiration
PrestaShop	https://www.passion-radio.fr	Ce cookie technique Prestashop permet de garder les sessions de l'utilisateur ouvertes pendant leur visite, et lui permettre de passer commande ou tout un ensemble de fonctionnement tels que : date d'ajout du cookie, langue sélectionnée, devise utilisée, dernière catégorie de produit visité, produits récemment vus, accord d'utilisation de services du site, Identifiant client, identifiant de connexion, nom, prénom, état connecté, votre mot de passe chiffré, e-mail lié au compte client, l'identifiant du panier.	480 heures

Aucun avis pour le moment

Imprimer

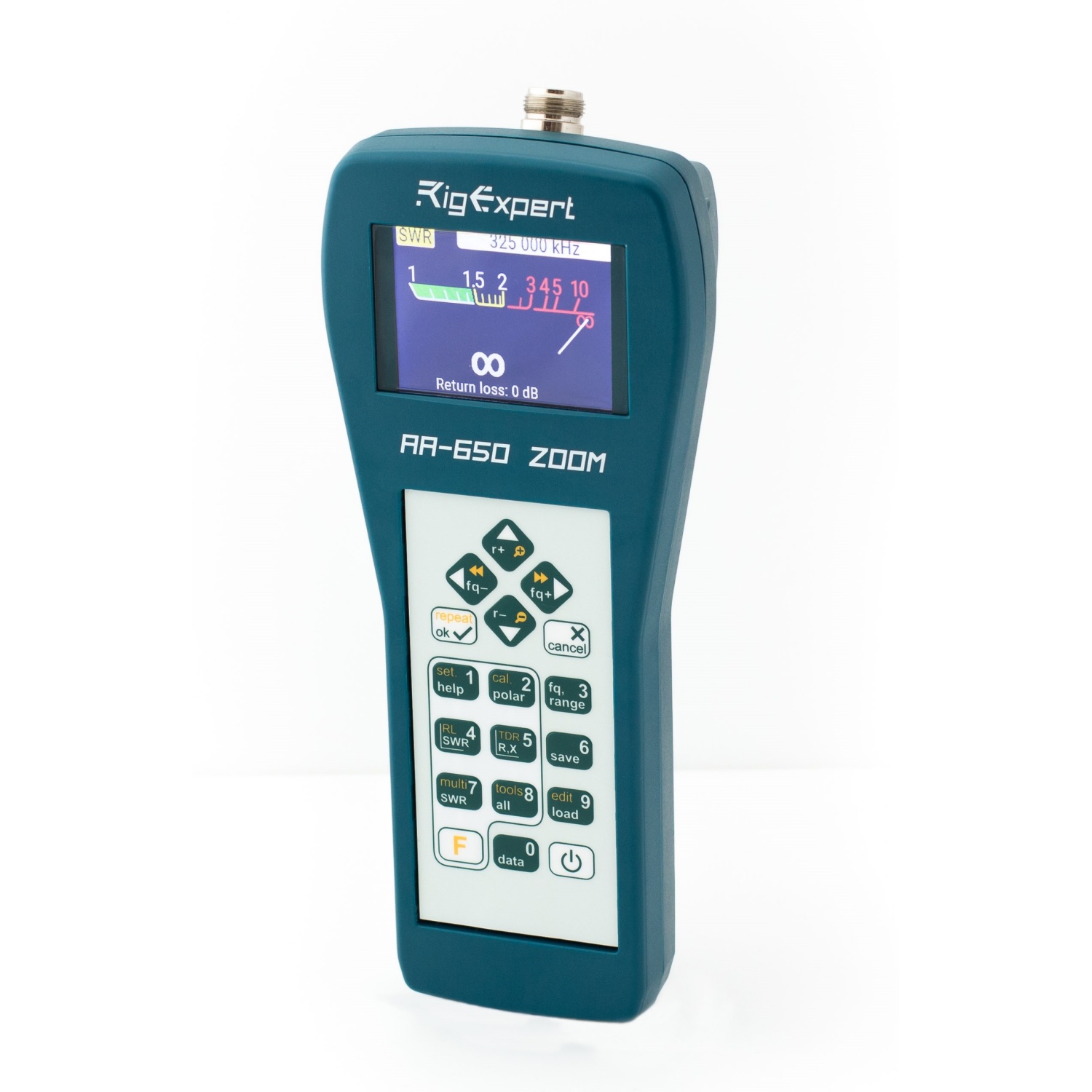

Le RigExpert AA-650 est un remplaçant de l'AA-600 et un puissant analyseur d'antenne conçu pour tester, vérifier, régler ou réparer les antennes et les lignes d'alimentation d'antenne fonctionnant de 0.1 à 650 Mhz avec Bluetooth.

La mesure du ROS (rapport d'ondes stationnaires, SWR), de l'impédance, ainsi que de l'abaque de Smith/polaire permettent de réduire le temps nécessaire au réglage d'une antenne et d'optimiser les performances d'une station de radiocommunication.

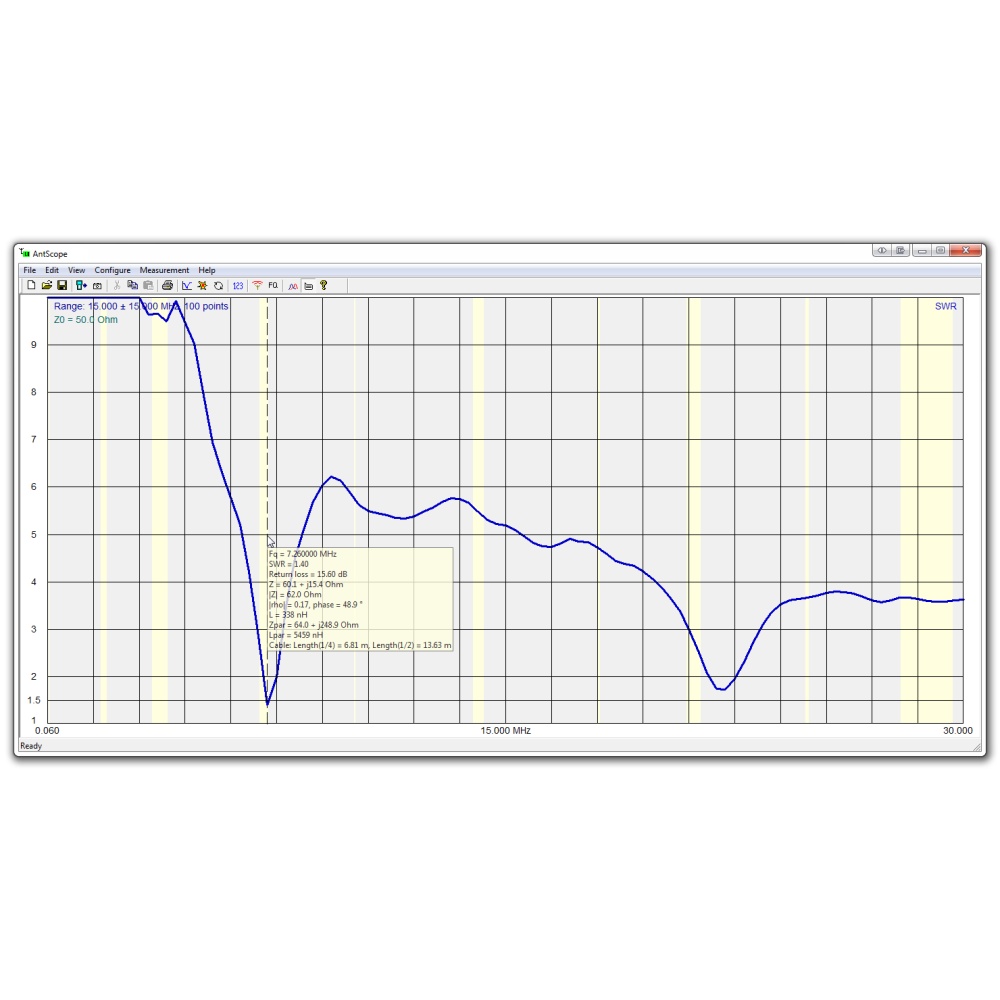

Cet analyseur ne nécessite pas d'étalonnage pour commencer à mesurer et l'analyseur peut se connecter à un PC pour récupérer les données.

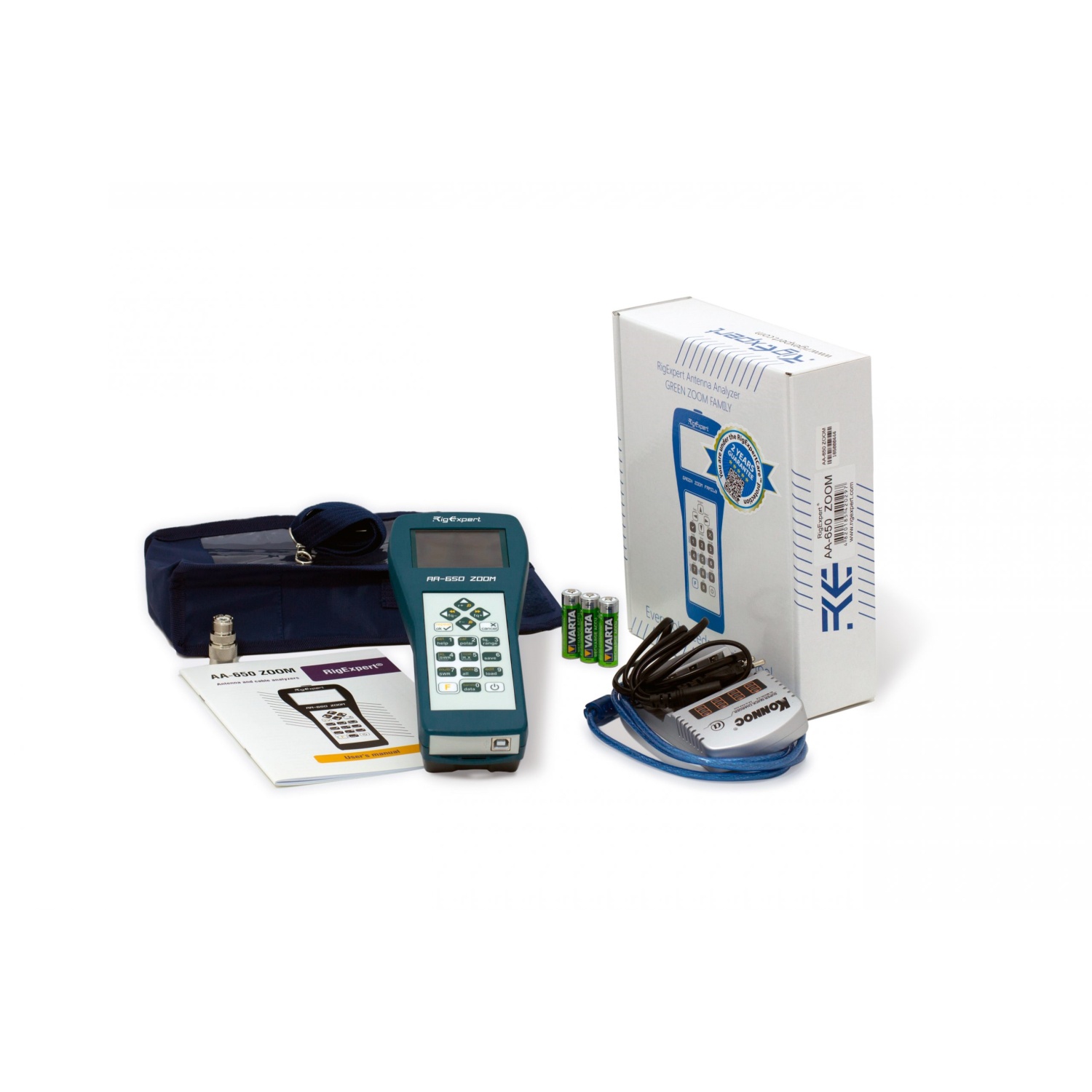

Livré avec : 1 RigExpert AA-650, 1 étui souple avec sangles, 3 piles rechargeables NiMH, 1 chargeur de batterie, 1 câble USB, 1 adaptateur N-UHF, 1 manuel d'utilisation.

Plus de détails

RigExpert AA-600 – Fonctionnement :

Diagramme de structure

Le diagramme de structure de l'analyseur d'antenne RigExpert AA600 se trouve ci-dessous :

Le cerveau de l'analyseur est un microcontrôleur Atmel 8-bit RISC. Il contrôle une puce DDS AD9958 fonctionnant à 500 MHz et générant deux signaux sinusoïdaux. Les deux signaux sont filtrés par un filtre passe-bas et passent ensuite par des conformateurs d'impulsions, produisant deux signaux carrés avec des niveaux LVDS.

Après le commutateur, le signal est mélangé avec la sortie du deuxième canal pour produire une fréquence audio de 2 kHz. Un atténuateur variable est utilisé pour maintenir le niveau du signal audio dans la plage souhaitée. Ce signal est ensuite filtré et transmis au microcontrôleur via le CAN 16 bits. Il existe une relation simple entre la fréquence de mesure, les fréquences DDS et le rapport de division de l'atténuateur :

Sous-bande	Mesure de la fréquence	Fréquence DDS1	Fréquence DDS2	Fréquence harmonique	Rapport de l'atténuateur
1 (AA-600, AA-1000 et AA-1400)	0.1 - 200 MHz	0.1 - 200 MHz	DDS1 + 2 kHz	1	/25
2 (AA-600, AA-1000 et AA-1400)	200 - 600 MHz	67 - 200 MHz	DDS1 + 667 Hz	3	/3
3 (AA-1000 et AA-1400)	600 - 1000 MHz	120 - 200 MHz	DDS1 + 400 Hz	5	/1
4 (AA-1400 uniquement)	1000 - 1400 MHz	142 - 200 MHz	DDS1 + 286 Hz	7	*2

L'écran couleur TFT 320×240 et le clavier 6×3 touches sont connectés directement à l'unité centrale. L'analyseur est équipé de 128K de mémoire Flash externe pour stocker les résultats de mesure, ainsi que de 32K de FRAM externe rapide. La puce d'interface USB permet de connecter l'analyseur au PC.

Détails sur le pont

Voici un schéma du pont résistif et de sa connexion au mélangeur :

Le commutateur qui est contrôlé par l'unité centrale alimente le signal du côté certain du pont vers la puce du mélangeur. Lorsque la charge est totalement active et que sa résistance est de 50 Ω, le pont est équilibré et le commutateur émet le même signal dans les deux positions. Ceci élimine le besoin de calibrer l'analyseur, donnant également une très bonne précision au voisinage de SWR=1.

RigExpert AA-600 – Captures d'écran

Menu principal (page 1)	Menu principal (page 2)
Mesure du TOS	Ecran d'aide pour l'un des modes de mesure
Mode MultiSWR - valeurs numériques	Mode MultiSWR - barres
"Mode "Tout afficher	Graphique TOS
Graphique R,X	Graphique de Smith
Écran des données au curseur	Ecran de sauvegarde en mémoire
Écran d'édition de la mémoire	Écran d'étalonnage
Graphique du réflectomètre temporel	Écran des paramètres (page 1)
