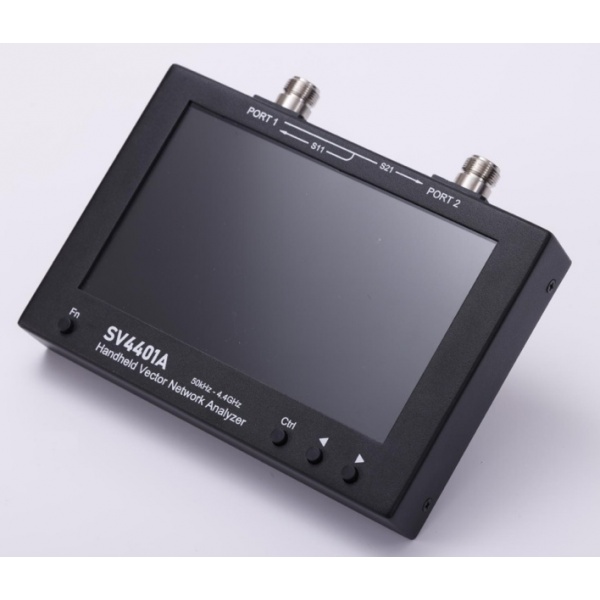

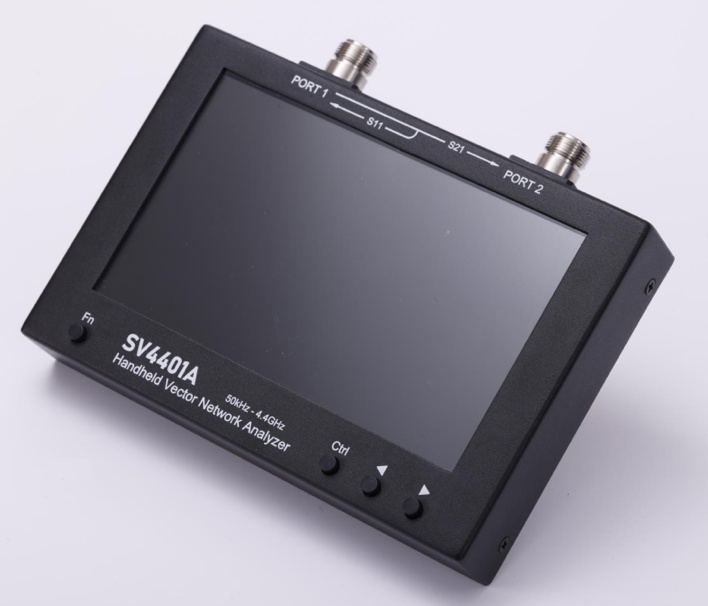

VNA SV4401A 4.4G 50kHz - 4.4GHz avec écran tactile capacitif 7" et fiche N

Agrandir l'image

Afficher toutes les images

Fabricant : CHELEGANCE / JNCRadio

Référence : CHEL-CH0010006-2426

État : Neuf

Pays d'origine :

CHINE

VNA SV4401A 4.4G 50kHz - 4.4GHz avec écran tactile capacitif 7" et fiche N

Aucun avis pour le moment

Imprimer

Le SV4401A est un analyseur de réseau vectoriel (VNA) portable avec une gamme de fréquence de 50kHz à 4.4GHz. Il peut être utilisé pour les mesures S11 et S21. La gamme dynamique S21 est de 75 dB, tandis que la gamme dynamique S11 est de 50 dB.

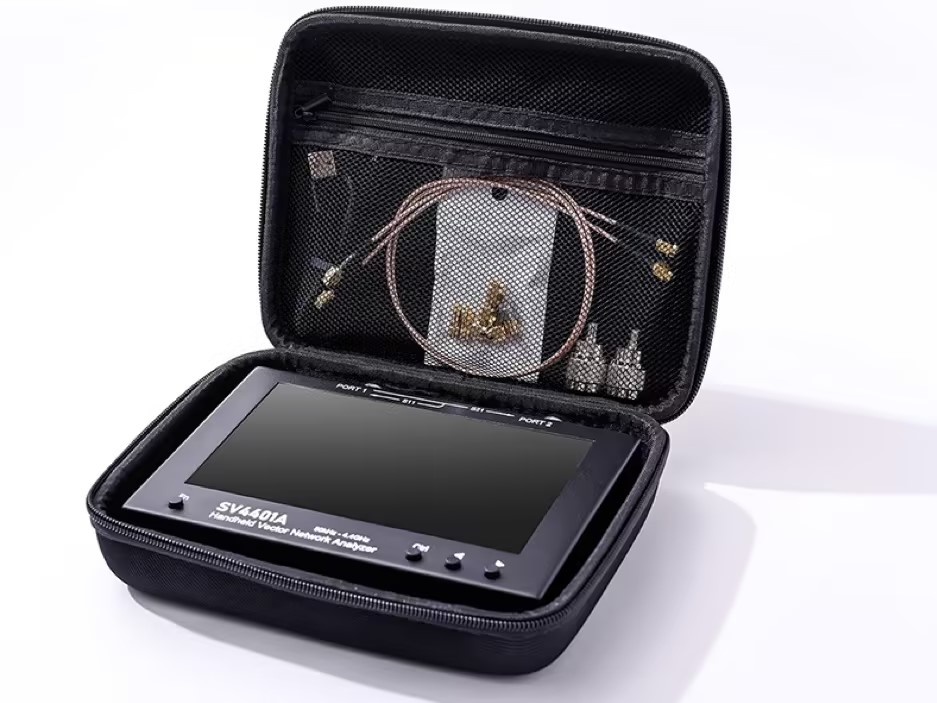

Livré avec : 1x sv4401a, 2x adaptateur N-SMA, 1x kit d'étalonnage OSL, 2x connecteur sma-mâle/sma-mâle, 1x connecteur sma-femelle/sma-femelle, 1x câble rg316 50cm, 1x câble usb-type-c, 1x valise de transport.

Plus de détails

Télécharger

Manuel 2.0 SV4401A VNA (EN)

2.81M

Manuel 2.0 SV4401A VNA (FR)

8.9M

Fiche technique

Paramètres	Spécification	Conditions d'utilisation
Gamme de fréquences	50kHz ~ 4.4GHz
Puissance de sortie RF	-42dBm ~ -12dBm	Taille de l'échelon : 1dB
Type de connecteur	N-K
Puissance d'entréeRF	0dBm (Max)	DC<5V
Précision de la fréquence	<±1ppm	<140MHz
	<±5kHz	>140MHz
Gamme dynamique S21	75dB	<3GHz
	60dB	>3GHz
Gamme dynamique S11	50dB	<3GHz
	40dB	>3GHz
Points de balayage	1001	101-1001
Durée de balayage	400p/s	f>140MHz
Largeur de bande IF	12.5kHz（default）	6.25k/3.12k/1k/300Hz/100Hz/30Hz
Traces	7
Marqueurs	8
Mémoire d'étalonnage	12
Stockage des données	8GB SDCard intégrée
Écran	7 pouces IPS LCD	résolution：1024×600
Écran tactile	Captif
Consommation électrique	5W
Batterie	Intégrée 2x18650	3.6V/3350mAh×2, 4 heures avec 50% d'éclairage de l'écran
Port de charge/données	USB Type-C
Tension de charge	4,7V ~ 5,5V	une source d'alimentation de 5V/2A est recommandée
Sortie d'alimentation	USB 5V/1A
Dimensions de l'appareil	190mmx130mmx30mm
Matériau de la coque	Fer
Poids	1,15 kg	Appareil
	1,65 kg	W/ acc et emballage
Température de fonctionnement	0℃-45℃

Application :

CARACTÈRES S11, S21
- VSWR, DIAGRAMME DE SMITH
- LOGMAG
- PHASE, RETARD
- FACTEUR Q, POLAIRE, LINÉAIRE
- ETC.
MESURES
- ANTENNE
- CÂBLE
- AMPLIFICATEUR
- DUPLEXER
- FILTRE
- ETC.
