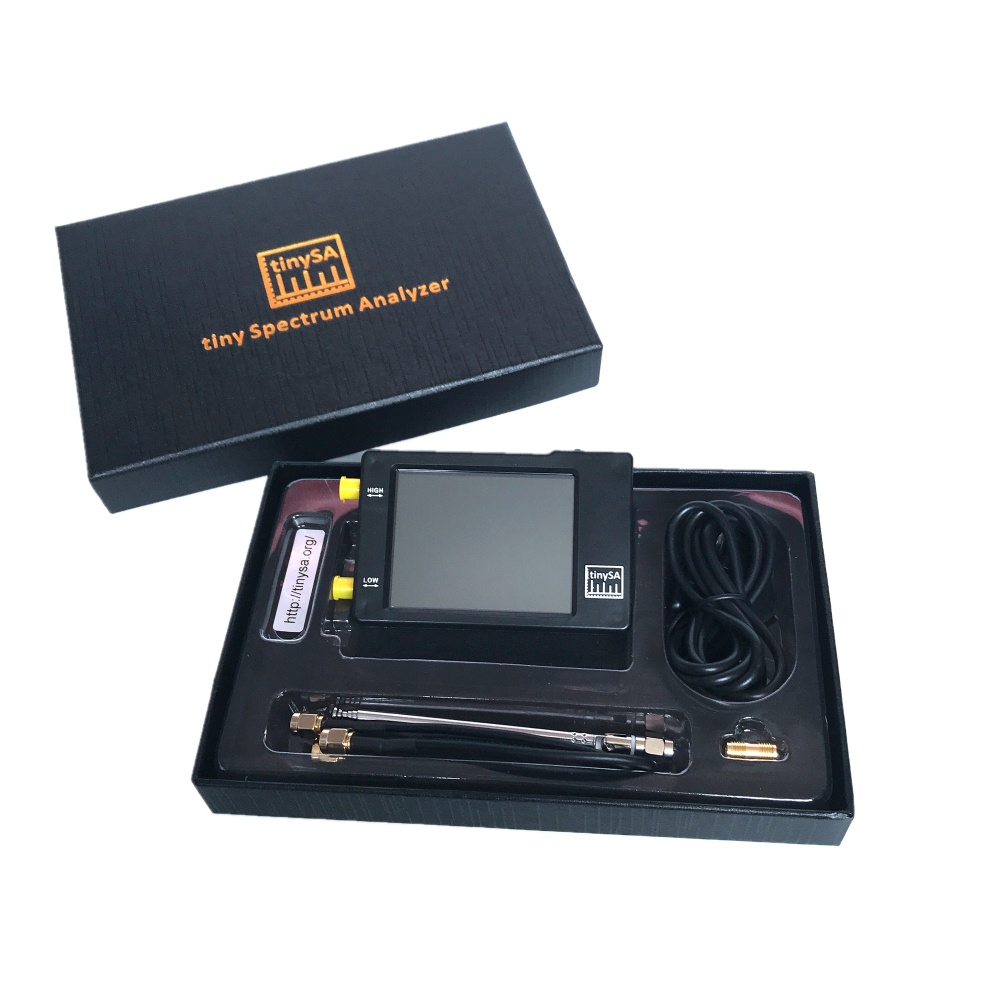

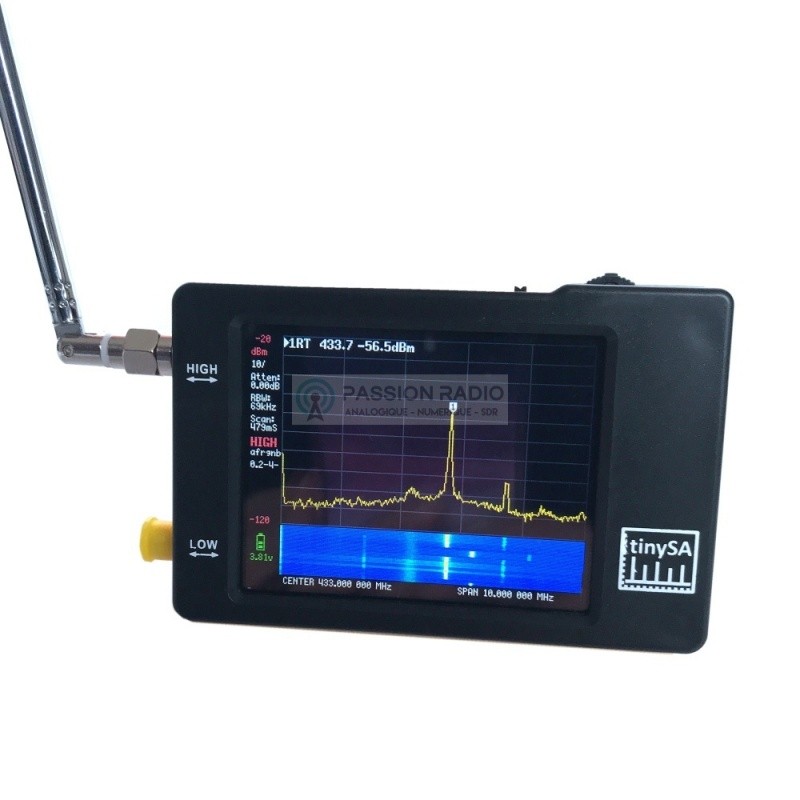

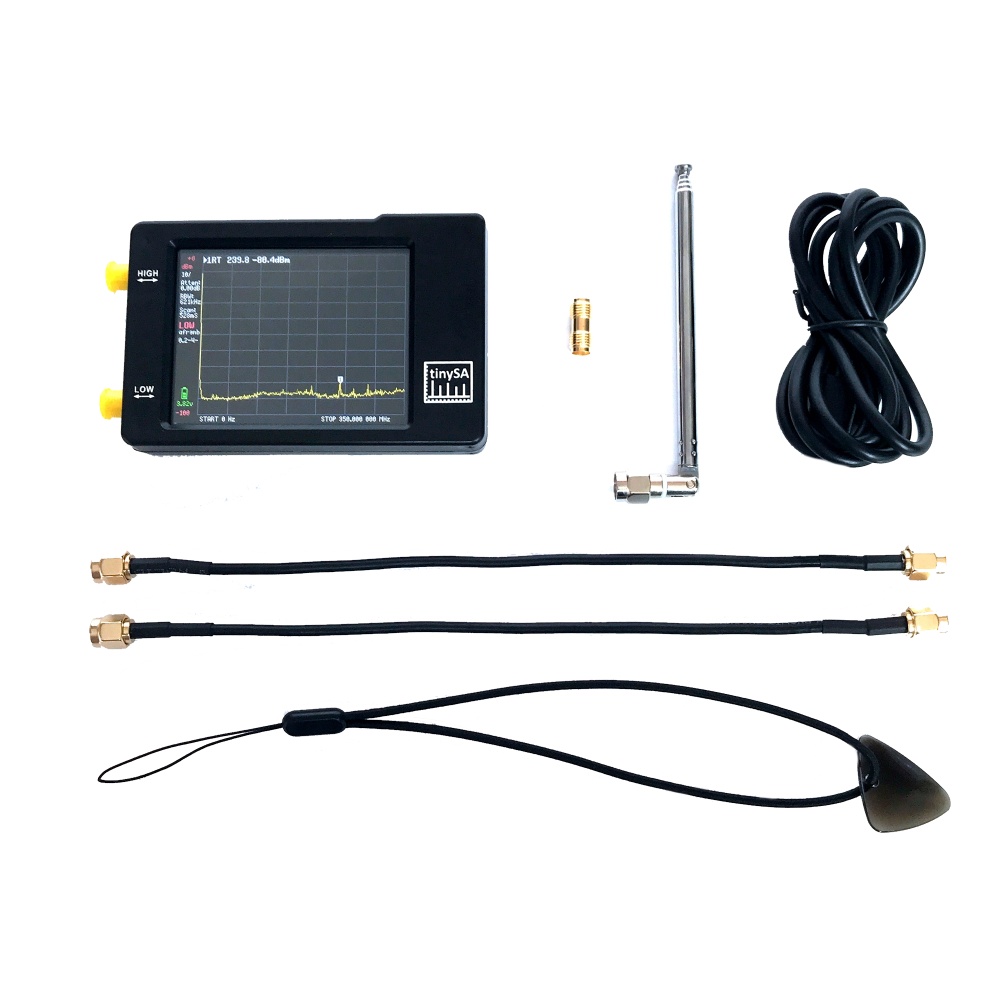

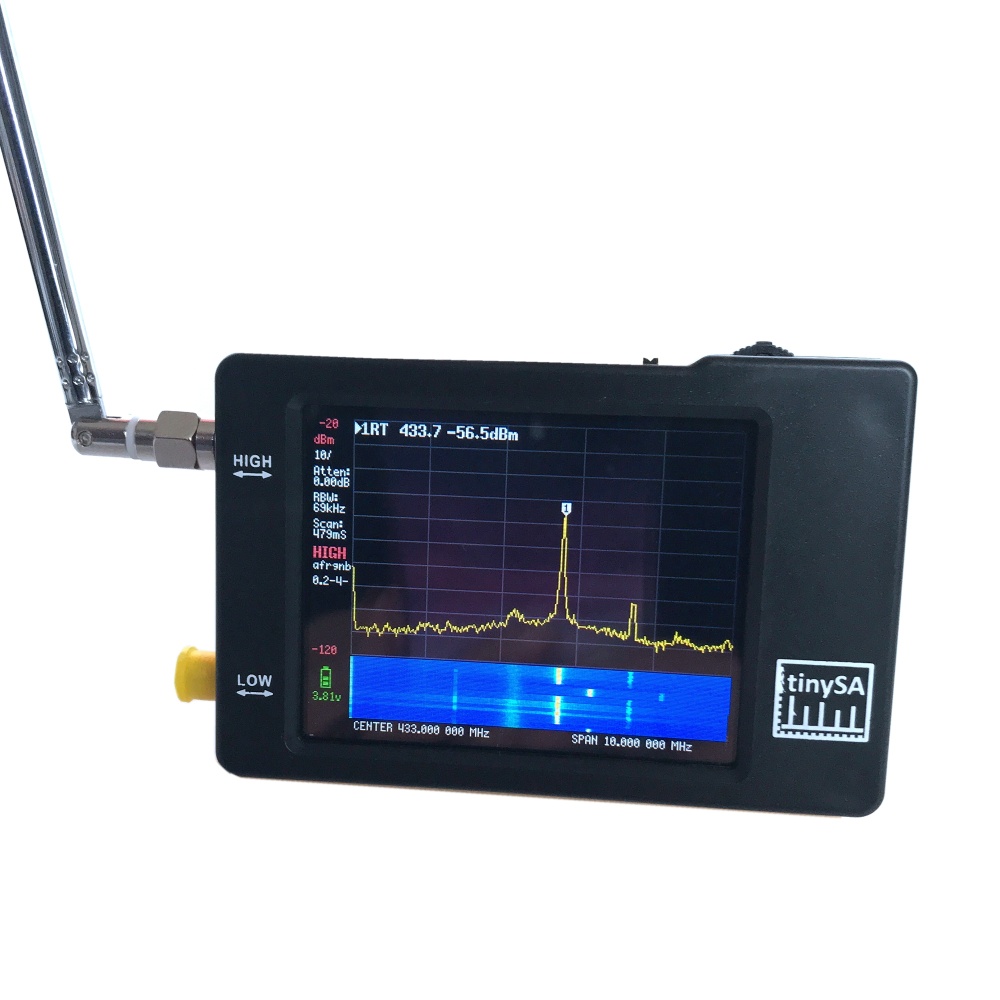

TinySA Analyseur de spectre et générateur signal RF 100 Khz à 960 MHz

• Affichage : TFT 2.8 pouces (7.1cm) 320*240
• Interface USB : USB type-C
• Alimentation : USB 5V 120mA
• Batterie incluse : 400mAh
• Commande par jog
• Contrôle du port série USB
• Résolution d'écran de 51, 101, 145 ou 290 points de mesure
• Vitesse de numérisation de plus de 1000 points/seconde maximum
• Optimisation automatique des points de numérisation réels
• Filtres sélectionnables manuellement de 3, 10, 30, 100, 300, 600 kHz ou sélection automatique de l'un des 57 filtres de résolution
• Port TTL USART en option
• Version hardware V0.3.1_E
• Dimensions : 85.5 x 54 x 11mm
• Garantie 2 ans

Documentation, fiche technique, logiciel, firmware et wiki disponibles sur: https://www.tinysa.org/wiki/

Groupe de discussion sur Google Groups : https://groups.io/g/tinysa

Mode analyseur spectre entrée faible (SMA 1)

• Plage de fréquences d'entrée de 100 kHz à 350 MHz
• Plage dynamique / sensibilité de 70 dB
• Impédance d'entrée 50 ohms lorsque l'atténuation d'entrée est réglée sur 10 dB ou plus
• Atténuation d'entrée manuelle et automatique sélectionnable entre 0 dB et 31 dB par pas de 1 dB
• Niveau d'entrée maximal absolu de +10dBm avec atténuation interne de 0 dB
• Puissance d'entrée maximale absolue +20 dBm avec atténuation interne de 30 dB et très court temps de mesure
• Puissance d'entrée maximale de +0 dBm avec atténuation interne en mode automatique
• Pour de meilleures mesures, maintenir une puissance d'entrée en dessous de -25dBm
• Point d'interception d'entrée des produits de modulation du troisième ordre (IIP3) de +15dBm avec atténuation interne de 0 dB
• Point de compression de 1dB à -1dBm avec 0dB d'atténuation interne
• Résolution du détecteur de puissance de 0,5 dB et linéarité par rapport à la fréquence de +/- 2 dB
• Précision de puissance après l'étalonnage de +/- 2 dB
• Signal discernable le plus faible à 30 MHz en utilisant une largeur de bande de résolution de 30 kHz de -102dBm
• Précision de la fréquence égale à la largeur de bande de résolution sélectionnée
• Bruit de phase de -108dB/Hz à 100kHz de décalage et -115dB/Hz à 1MHz de décalage
• Plage dynamique sans emballement lors de l'utilisation d'une largeur de bande de résolution de 30kHz de 70dB
• Filtres de résolution sélectionnables manuellement avec une largeur de 3, 10, 30, 100, 300, 600kHz. Sélection automatique de l'un des 57 filtres de résolution
• Résolution à l'écran de 51, 101, 145 ou 290 points de mesure
• Vitesse de balayage de plus de 1000 points/seconde en utilisant les filtres de résolution les plus importants
• Optimisation automatique des points de balayage réels pour garantir la couverture de l'ensemble de la plage de balayage, quelle que soit la largeur de bande de résolution choisie
• Option de suppression des parasites pour évaluer si certains signaux sont générés en interne ou réellement présents dans le signal d'entrée
• Après une petite modification du hardware, il est possible d'écouter le son démodulé (AM uniquement)

Mode analyseur de spectre entrée élevé (SMA 2)

• Plage de fréquences d'entrée de 240 MHz à 960 MHz
• Plage dynamique / sensibilité de 50 dB
• Impédance d'entrée dépend de la fréquence, +/- de 50 ohms
• Niveau d'entrée maximal absolu sans atténuation de +10dBm
• Point d'interception d'entrée (IIP3) de -5dBm sans atténuation interne
• Point de compression 1 dB à -6 dBm sans atténuation interne
• Filtres de résolution sélectionnables manuellement de 3, 10, 30, 100, 300, 600 kHz. Sélection automatique de l'un des 57 filtres de résolution
• Comme il n'y a pas de filtre de bande d'entrée, des signaux d'entrée forts en dehors de la gamme 240MHz à 960MHz peuvent provoquer une distorsion des signaux dans la bande
• Résolution du détecteur de puissance de 0,5 dB et linéarité en fonction de la fréquence de +/-2 dB
• Précision absolue du niveau de puissance après étalonnage du niveau de puissance de +/- 2dB
• Signal discernable le plus bas utilisant une largeur de bande de résolution de 30kHz de -115dBm
• Précision de la fréquence égale à la largeur de bande de résolution sélectionnée
• Plage dynamique sans spur lors de l'utilisation d'une largeur de bande de résolution de 30kHz de 50dB
• Filtres de résolution sélectionnables manuellement de 3, 10, 30, 100, 300, 600kHz
• Sélection automatique de l'un des 57 filtres de résolution
• Atténuateur d'entrée optionnel de 25dB à 40dB dépendant de la fréquence. L'erreur de niveau de puissance avec cet atténuateur activé augmente de +/- 10dB
• Résolution à l'écran de 51, 101, 145 ou 290 points de mesure
• Vitesse de balayage de plus de 1000 points/seconde en utilisant les filtres de plus grande résolution
• Optimisation automatique des points de balayage actuels pour assurer la couverture de l'ensemble de la plage de balayage, quelle que soit la largeur de bande de résolution choisie
• Après une petite modification du hardware, il est possible d'écouter le son démodulé (AM/FM)

Mode générateur de signal RF sortie faible (SMA 1)

• Gamme de fréquence de sortie de 100 kHz à 350 MHz
• Sortie générateur de signal sinusoïdal avec harmoniques inférieures à -40 dB du fondamental
• Niveau de sortie sélectionnable par pas de 1 dB entre -76dBm et -6dBm
• Modulation AM, FM étroite et FM large en option ou balayage lent sur une plage de fréquences sélectionnable
• Balayage du niveau de sortie en option sur toute la plage de niveaux de sortie
• En option, modulation AM, FM étroite et FM large avec des fréquences comprises entre 50Hz et 5kHz ou balayage lent sur la plage de fréquence sélectionnable
• Précision du niveau +/- 2dB sur toute la gamme de fréquences de sortie
• Résolution de la fréquence de sortie : 156Hz en dessous de 47MHz ou 312Hz au dessus de 47MHz
• Niveau de sortie sélectionnable par pas de 1dB entre -76dBm et -6dBm

Mode générateur signal sortie faible (SMA 2)

• Gamme de fréquence de sortie de 240 MHz à 960 MHz
• Sortie générateur de signal d'onde carrée
• Résolution de la fréquence de sortie soit 156Hz en dessous de 480MHz ou 312Hz au-dessus de 480MHz
• Niveau de sortie sélectionnable par incréments variables entre -38dBm et +9dBm
• Modulation FM étroite et FM large en option avec des fréquences comprises entre 50Hz et 6kHz ou balayage lent sur une plage de fréquences sélectionnable
• Sortie onde carrée optionnelle avec fondamental à -26dBm connecté à l'entrée/sortie haute
• La fréquence peut être réglée sur 1MHz, 2MHz, 4MHz, 10MHz, 15MHz ou 30MHz

Comment calibrer l'écran tactile

A la première utilisation, l'écran doit être calibrer avec la fonction TOUCH CAL.
