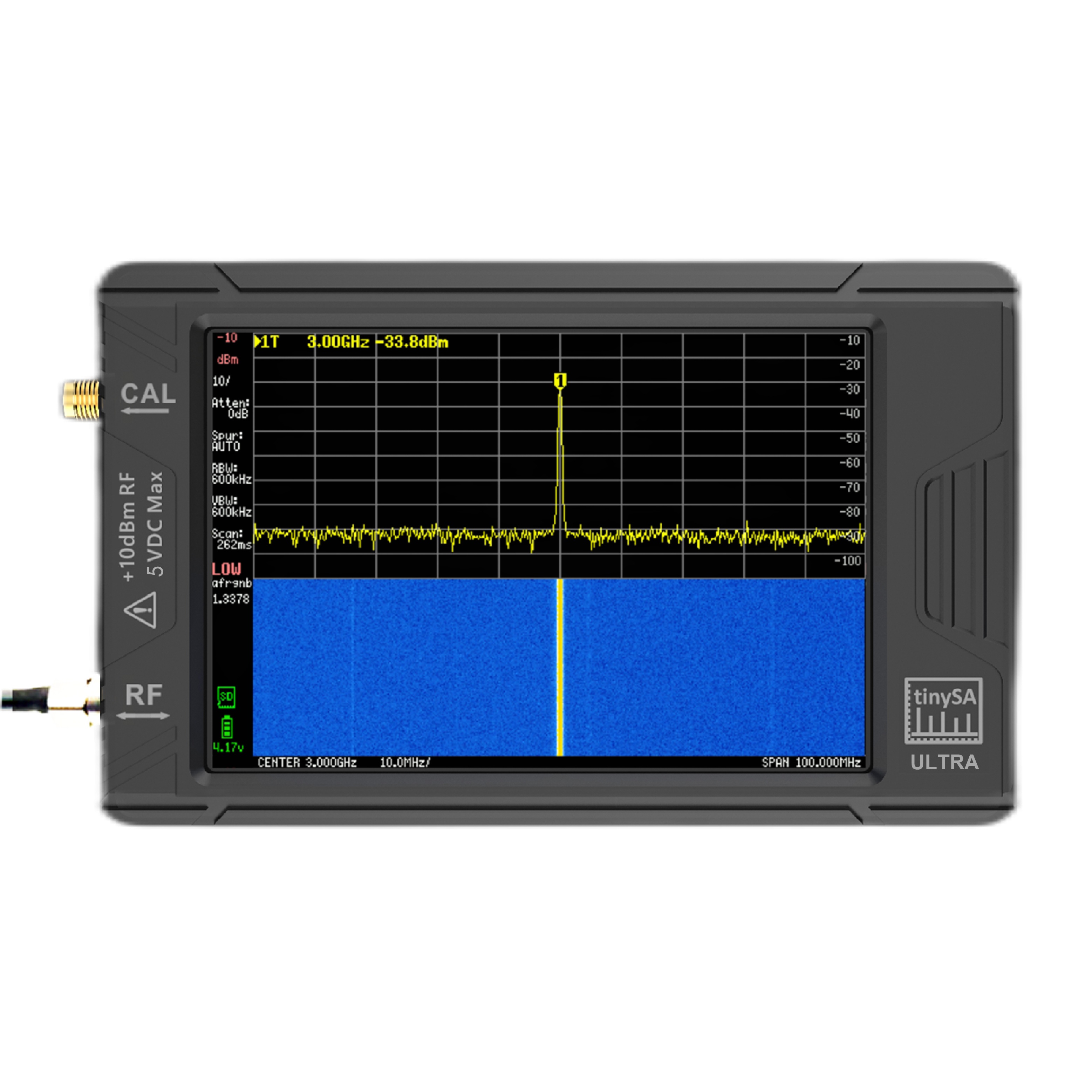

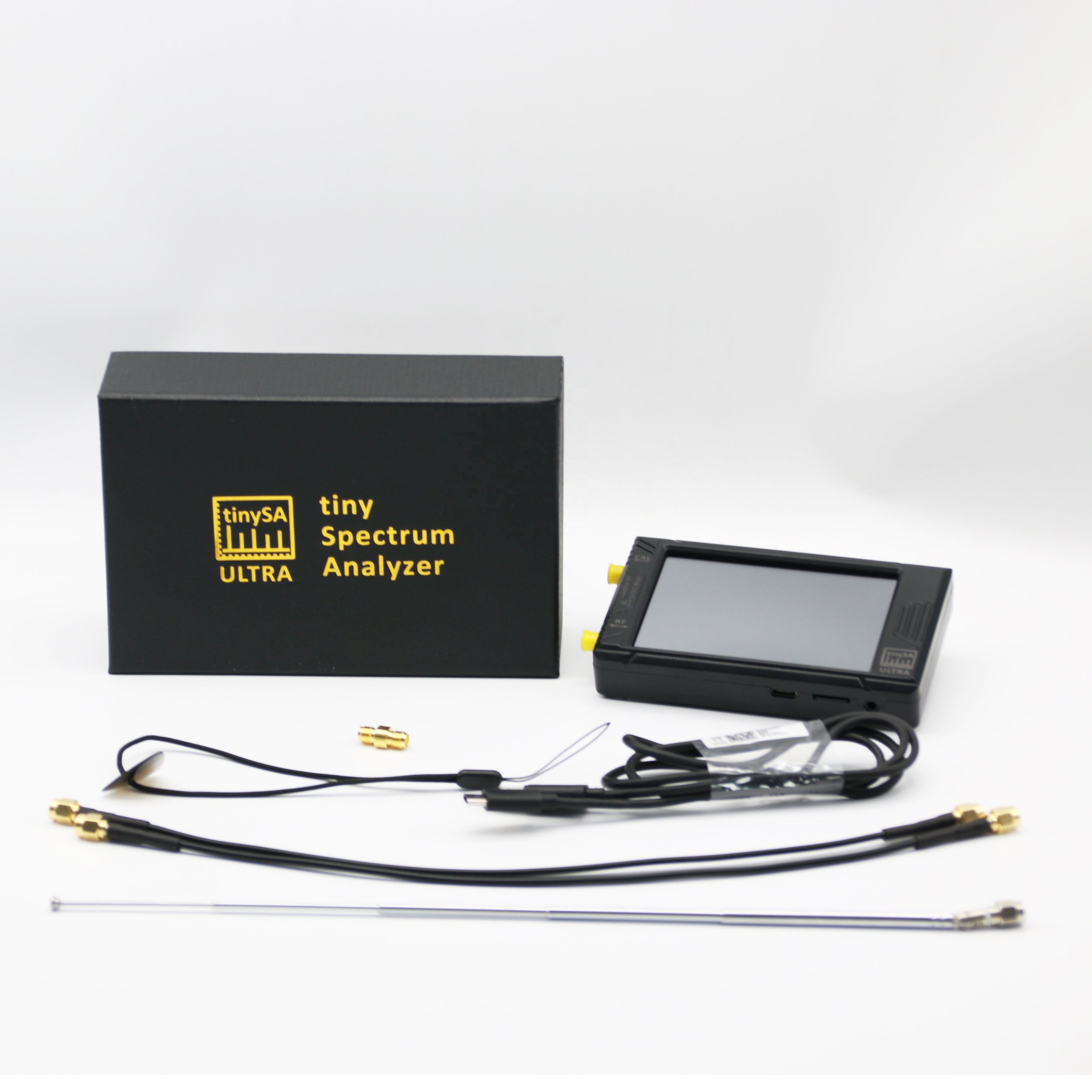

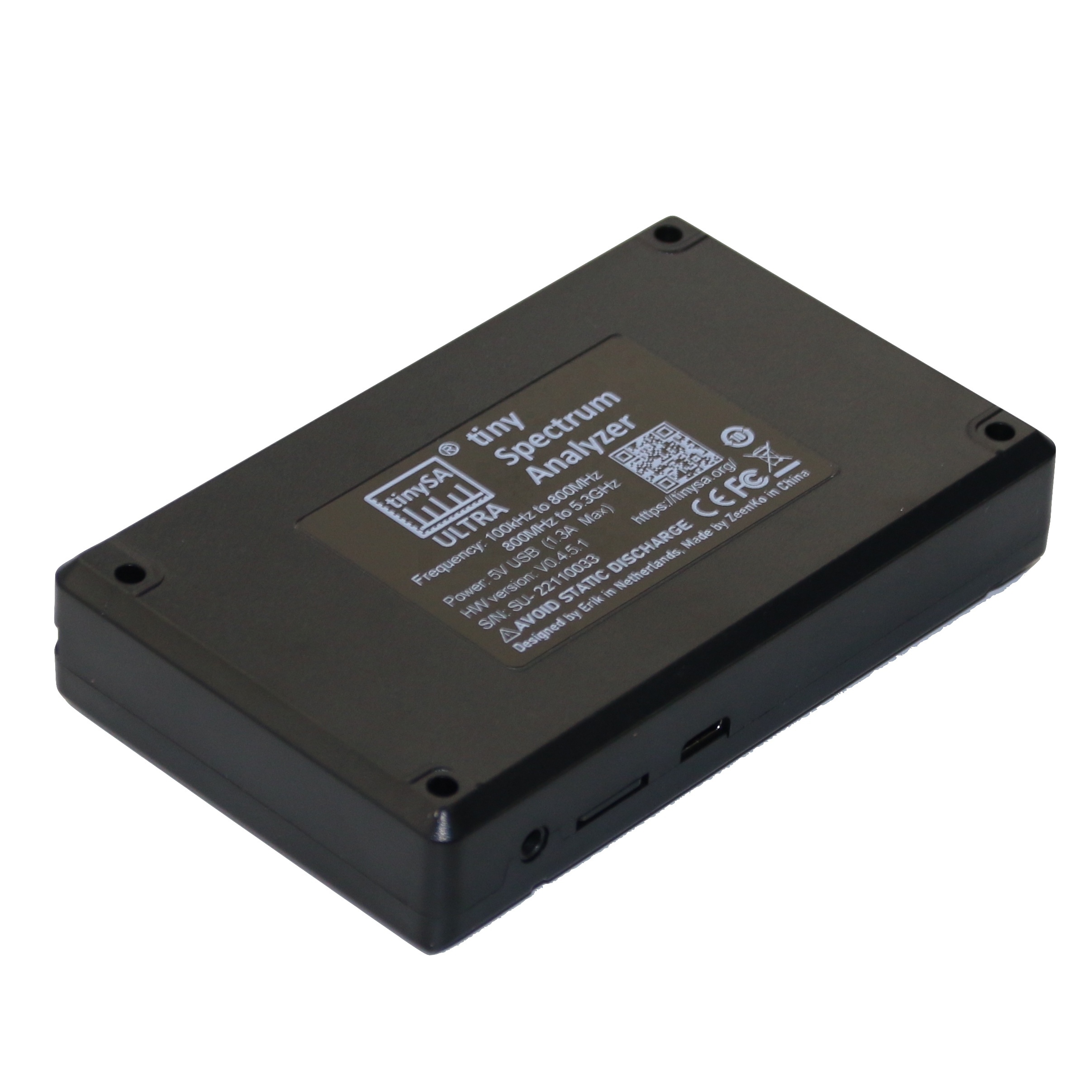

TinySA ULTRA Analyseur spectre & générateur signal 100 Khz à 5.4 GHz

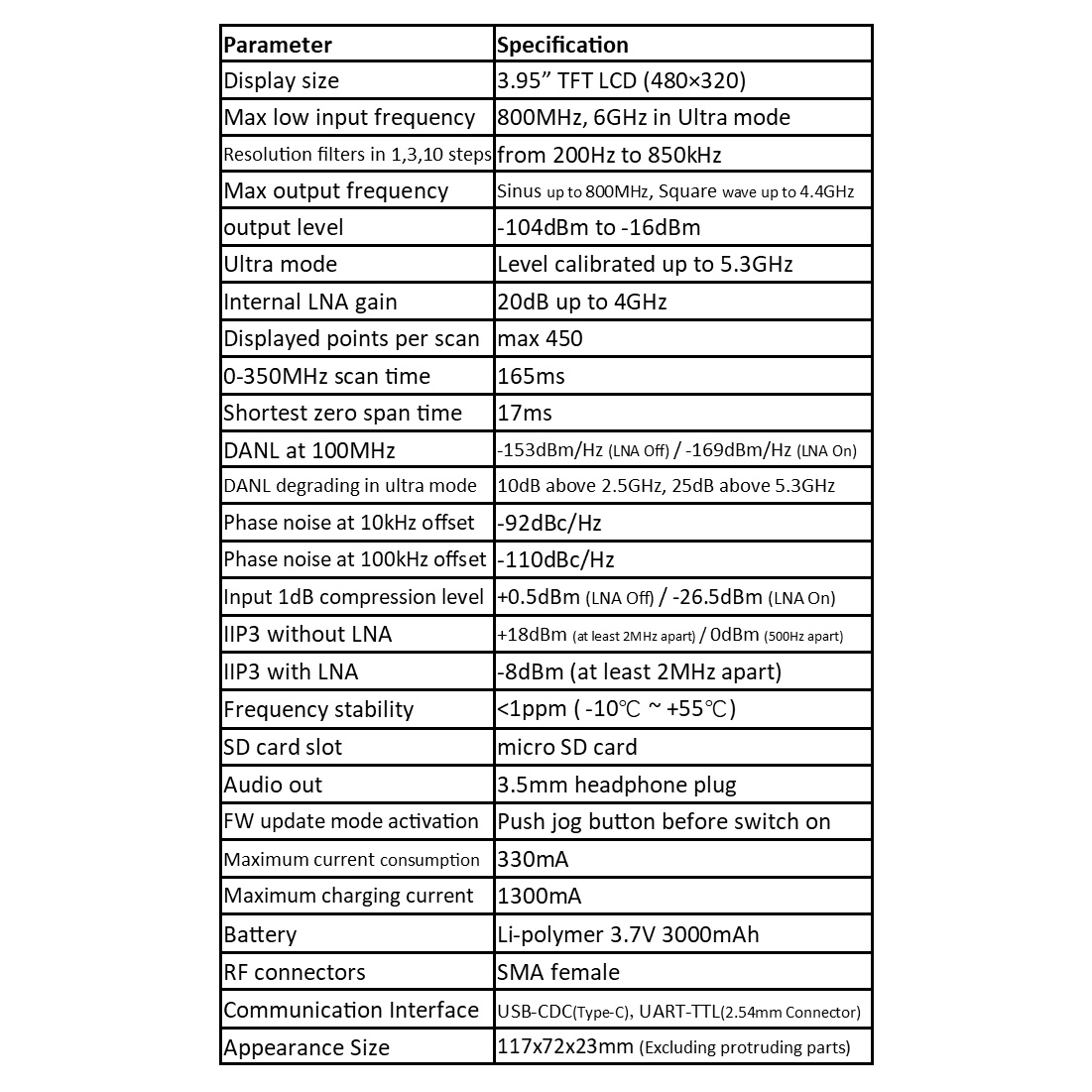

Spécifications de l'analyseur de spectre

• Gamme de fréquences d'entrée de 100kHz à 800MHz en mode normal et jusqu'à 6GHz en mode ULTRA
• Impédance d'entrée de 50 ohms lorsque l'atténuation d'entrée est réglée à 10 dB ou plus
• Atténuation d'entrée manuelle et automatique sélectionnable entre 0dB et 31dB par pas de 1 dB lorsque le LNA n'est pas actif
• Entrée maximale +/-5V DC
• Niveau d'entrée maximal absolu de +6dBm avec une atténuation interne de 0dB
• Puissance d'entrée maximale absolue à court terme de +20dBm avec 30dB d'atténuation interne
• Puissance d'entrée maximale suggérée de +0dBm avec atténuation interne en mode automatique
• Pour obtenir les meilleures mesures, la puissance d'entrée doit être inférieure à -25dBm.
• Point d'interception des produits de modulation de troisième ordre (IIP3) de +15dBm avec une atténuation interne de 0dB
• Point de compression de 1dB à -1dBm avec 0dB d'atténuation interne
• Résolution du détecteur de puissance de 0,5dB et linéarité en fonction de la fréquence de +/-2dB en dessous de 5,3GHz, +/-5dB entre 5,3GHz et 6GHz
• Précision absolue du niveau de puissance après étalonnage du niveau de puissance de +/- 2dB
• LNA 20dB intégré en option avec une figure de bruit de 5dB
• Signal discernable le plus bas sans LNA à 30MHz en utilisant une largeur de bande de résolution de 30kHz de -102dBm
• Signal discernable le plus bas avec LNA à 30MHz en utilisant une largeur de bande de résolution de 200Hz de -145dBm
• Précision de la fréquence égale à la largeur de bande de résolution sélectionnée
• Bruit de phase de -90dB/Hz à 100kHz de décalage et -120dB/Hz à 1MHz de décalage
• Gamme dynamique sans spur lors de l'utilisation d'une largeur de bande de résolution de 30kHz de 70dB
• Filtres de résolution avec une largeur de 0,2, 1, 3, 10, 30, 100, 300, 600 et 850 kHz
• Résolution à l'écran de 51, 101, 145, 290 ou 450 points de mesure
• Vitesse de balayage de plus de 1000 points/seconde en utilisant les filtres de plus grande résolution
• Optimisation automatique des points de balayage réels pour assurer la couverture de l'ensemble de la plage de balayage, quelle que soit la largeur de bande de résolution choisie
• Option de suppression des parasites pour évaluer si certains signaux sont générés en interne ou réellement présents dans le signal d'entrée
• Sortie casque pour l'écoute de l'audio démodulé (AM uniquement). Connecteur stéréo uniquement, l'impédance élevée est plus forte, protection contre les courts-circuits

Spécifications du générateur de signaux

• Sortie sinusoïdale avec harmoniques inférieures à -40dB de la fondamentale de 100kHz à 800MHz
• Niveau de sortie sélectionnable par pas de 1dB entre -110dBm et -20dBm
• Au-dessus de 800 MHz, choix entre deux modes de sortie :
• Mode de signal le plus propre : onde carrée, jusqu'à 4,4 GHz avec des pas de fréquence grossiers et un niveau de sortie moins précis.
• Mode de précision maximale : harmoniques réduites avec éventuellement de forts spurs jusqu'à 5,4GHz avec une résolution de fréquence égale à moins de 800MHz et des pas de niveau de sortie fins.
• Précision du niveau +/- 2dB jusqu'à 800Mhz entre -72dBm et -18dBm, moins de précision en dessous de -72dBm, encore moins de précision en dessous de -110dBm.
• Résolution de la fréquence de sortie 57,2Hz
• Fréquences de modulation AM ou FM optionnelles entre 50Hz et 5kHz (AM) ou 1kHz (FM) ou balayage sur la plage de fréquences sélectionnable.
• Profondeur de modulation AM entre 10 % et 100
• Déviation FM entre 1kHz et 300kHz
• En option, balayage du niveau de sortie sur la totalité de la plage de niveau de sortie
• Sortie onde carrée optionnelle avec fondamentale à -35,6 dBm connectée à la sortie d'étalonnage
• La fréquence peut être réglée sur 1 MHz, 2 MHz, 4 MHz, 10 MHz, 15 MHz ou 30 MHz

Documentation, fiche technique, logiciel, firmware et wiki du TinySA ULTRA sont disponibles sur : https://www.tinysa.org/wiki/

Support et groupe de discussion sur Google Groups : https://groups.io/g/tinysa

A la première utilisation, l'écran doit être calibrer avec la fonction TOUCH CAL.
