1290-1310 MHz 70 éléments 23.2 dBi antenne Super Yagi EME 23cm70DXP (AA)

rating Aucun avis pour le moment

La plus grande antenne commerciale 1296 MHz - 23 cm Yagi EME 70 éléments 23cm70DXP

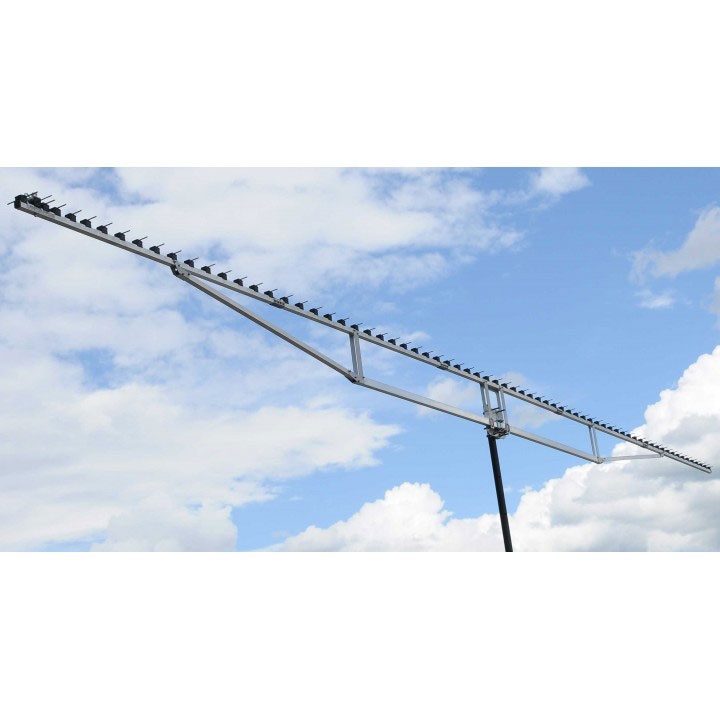

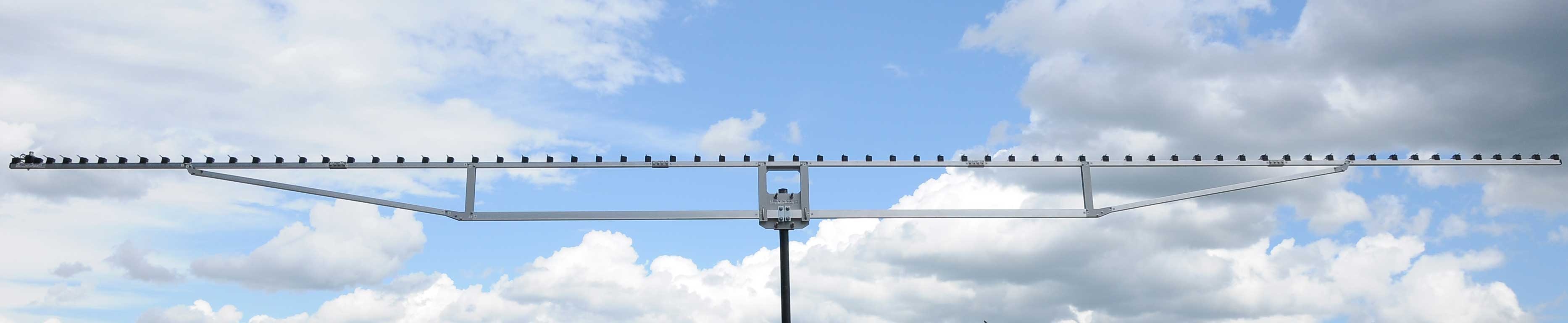

Antenne Super Yagi 70 éléments sur un boom de 6 mètres de long !

Gain 23.2 dBi. Opération large bande 1290 - 1310 MHz. Le balun est fait en UT-141 ou câble téflon semi-rigide similaire

Le matériel Antennas Amplifiers (AA) est disponible sur commande uniquement avec une expédition sous 10 à 15 jours environs.

Info livraison : Cette antenne est considérée comme un colis de très grande taille et les transporteurs appliquent un surcout supplémentaire pour l'expédition. Hauteur du colis 120cm.

Plus de détails

344,40 € HT

En stock

   2 pièces disponibles. Expédié de France en 24-72h.

Fiche technique

The-biggest-1296MHz-23cm-Yagi-antenna-PA1296-70-6AUT

Antenne 1296 MHz la plus performante, la plus belle, la plus grande jamais fabriquée. Boom de 6 mètres de long.

70 éléments fournissent le gain maximum jamais réalisé sur la bande 23 cm.

Spécifications électriques :
Gamme de fréquence :1290 - 1310 MHz
Gain avant en espace libre :23,2 dBi
Rapport avant-arrière :37 dB
3 dB Largeur de faisceau horizontale :13.2°
3 dB Largeur de faisceau verticale :13.4°
Polarisation :Horizontale
Impédance d'entrée nominale :50 Ohms
TOS sur toute la bande :< 1.2
Puissance d'entrée maximale :300
Méthode d'adaptation :Balun de tension. UT141 ou câble téflon similaire
Connecteur :N femelle
Spécifications mécaniques :
Nombre d'éléments :70
Diamètre des éléments :Tige d'aluminium de 4 mm
Diamètre du dipôle :3 mm Cuivre
Élément le plus long :120 mm
Position de montage de l'élément :Au-dessus de la perche
Balun et connecteur :Inclus
Longueur de la perche :5.9 m

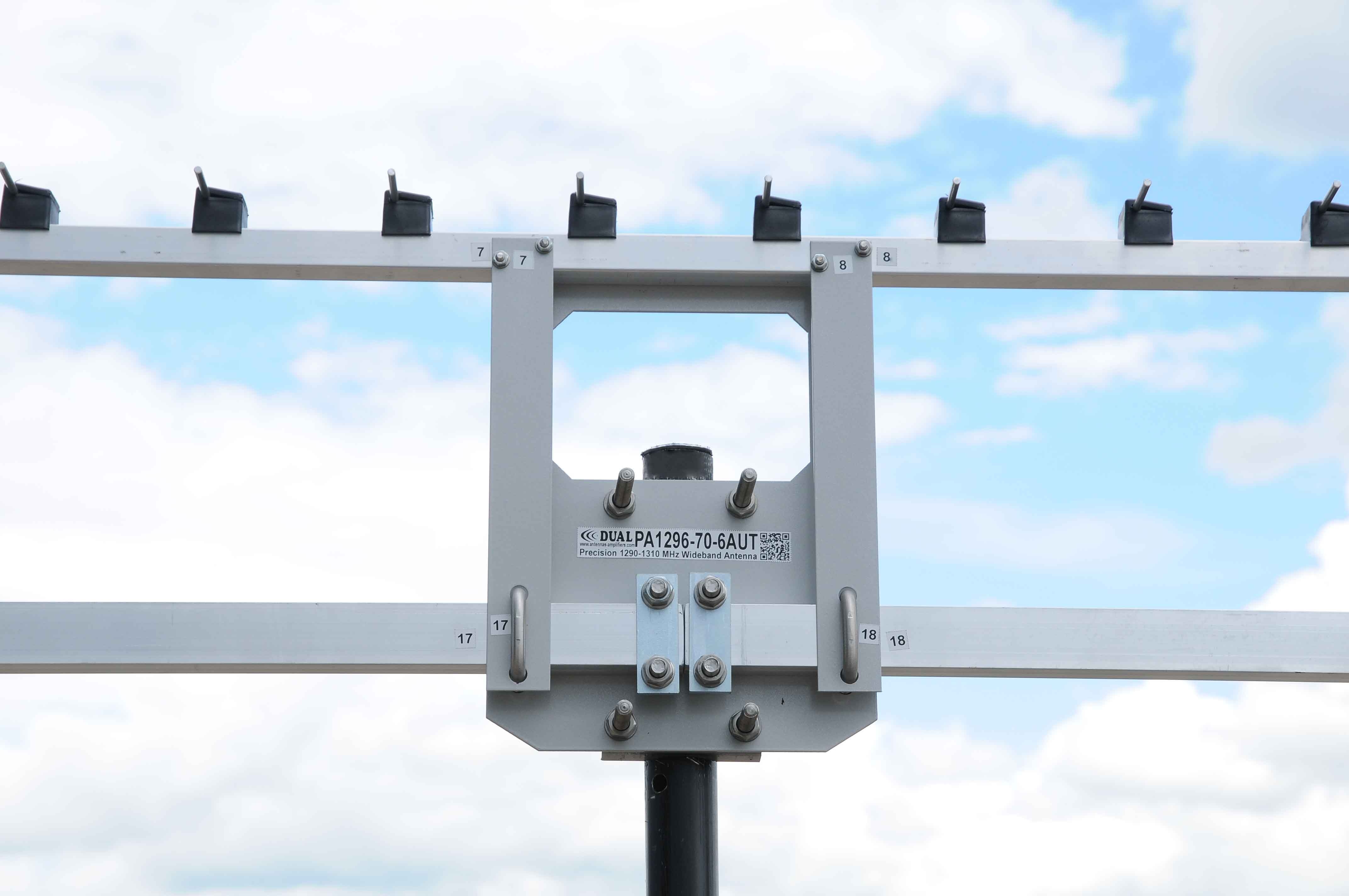

Taille de la perche :20 x 20 mm + support 20 x 30 mm
Nombre de pièces de la rampe :5 + 4
Support de hauban :Non
Diamètre du mât de montage :30 - 50 mm 1-1/4 - 2″ OD
Vitesse du vent de survie :120 km/h
Poids net :6,7 kg
Poids brut :8,7 kg
Longueur de transport :1,19 m (longueur des bagages enregistrés en avion)

Radiation-Pattern-PA1296-70-6AUT-The-Biggest-23cm-Super-Yagi-Antenna-Low-Noise-EME-Portable-70elements

Gain en espace libre de l'antenne 23.2 dBi.

1296MHz-23cm-Super-Yagi-EME-antenna-70elements-PA1296-70-6AUT

Avec un bon amplificateur et préamplificateur vous pouvez travailler en EME avec cette antenne Yagi simple.

Distance d'empilement vertical :
2 antennes pour F/S< -13.6 dB96 cm
Gain :26 dBi
Distance d'empilement horizontal :
2 antennes pour F/S< -13.6 dB96 cm
Gain :26 dBi

Floyd K5LA vient de faire un QSO EME avec une simple 23cm70DXP et 375 watts avec un ampli Beko.

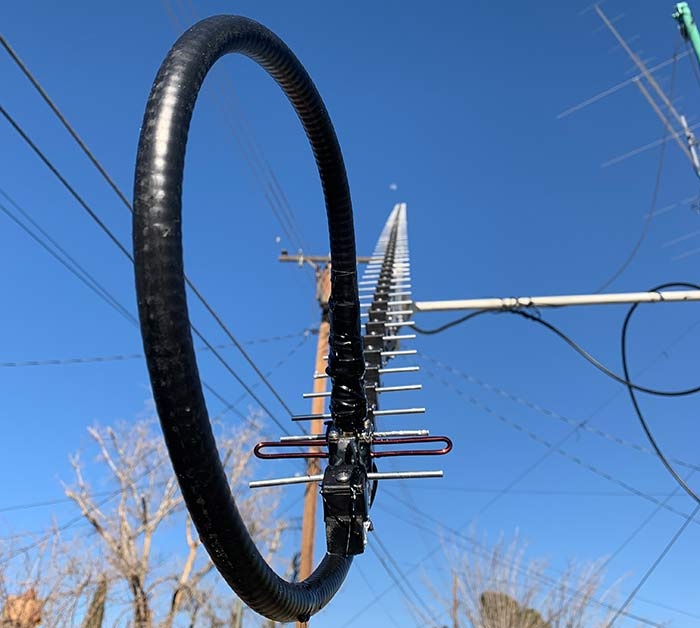

Pointé sur la Lune K5LA 23cm70DXP 23cm EME Single Yagi QSO avec OK1DFC.

Pointed at the Moon Floyd K5LA PA1296-70-6AUT 23cm EME Single Yagi QSO

QSO EME 23cm OK1DFC-K5LA Antenne Yagi simple 23cm70DXP

23cm EME QSO OK1DFC K5LA Single Yagi Antenna PA1296-70-6AUT
