> Antennes Radio>VHF-UHF>Croisée & hélice>Commutateur de polarisation H-V-RHCP pour antenne CROSS 144 MHz 1500W (AA)

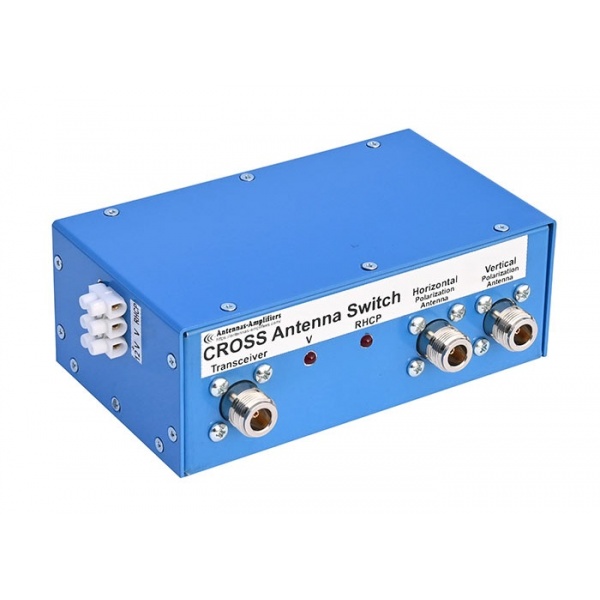

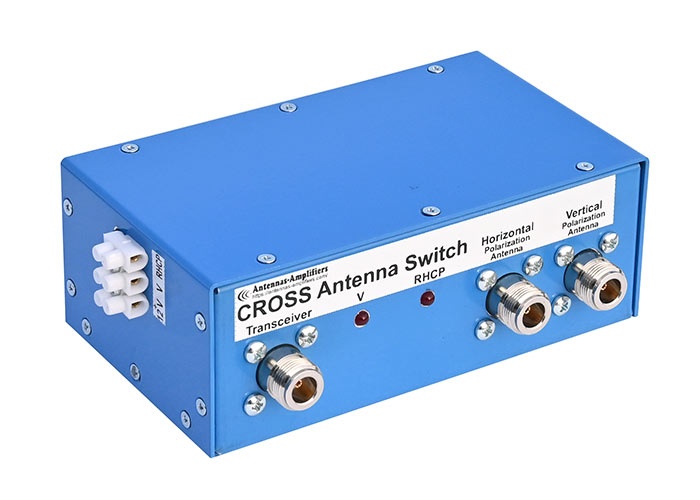

Commutateur de polarisation H-V-RHCP pour antenne CROSS 144 MHz 1500W (AA) Agrandir l'image
Commutateur de polarisation H-V-RHCP pour antenne CROSS 144 MHz 1500W (AA)
Antennas Amplifiers

AA-0916-2mH-V-RHCP-2371

Neuf

Serbie

Commutateur de polarisation H-V-RHCP pour antenne CROSS 144 MHz 1500W (AA)

rating Aucun avis pour le moment

Obtenez de bien meilleurs résultats dans les concours terrestres, EME, les expéditions DX, ou le travail sur satellite avec cette antenne CROSS 2m 1500W commutateur de polarisation H-V-RHCP.

2m CROSS Antenna 1500W Polarization Switch H-V-RHCP vous permettra de changer les trois polarisations les plus importantes avec une pleine puissance de 1500W. Polarisation horizontale, verticale et circulaire droite. La seule condition est que la longueur électrique entre deux dipôles perpendiculaires doit être de 90° ou 520mm sur une bande de 2m.

Cette condition s'applique à toutes les antennes CROSS des amplificateurs d'antennes.

Peu importe que vous vouliez travailler sur des satellites LEO et que vous ayez besoin d'une polarisation RHCP ou sur des concours terrestres / EME où dans la plupart des cas, vous n'aurez besoin que d'une polarisation horizontale ou verticale.

Vous serez toujours au mieux de votre forme. Le décalage maximum de polarisation sera de 3dB ou moins. Avec la possibilité de changer rapidement la meilleure polarisation appropriée.

Le matériel Antennas Amplifiers (AA) est disponible sur commande uniquement avec une expédition sous 10 à 15 jours environs.

Plus de détails

396,48 € TTC

330,40 €

HT

Disponible sur commande uniquement, sous 10 à 15 jours

Fiche technique

Commutateur de polarisation d'antenne 2m CROSS H-V-RHCP Puissance 1500W

2m CROSS Antenna Polarization Switch H-V-RHCP Power 1500W

Comment fonctionne le commutateur de polarisation 2m CROSS Antenna 1500W H-V-RHCP ?

Utilisez deux câbles identiques de n'importe quelle longueur. D'un côté, connectez-les à l'antenne CROSS. Disons 2m20CROSSDX.

De l'autre côté, connectez le câble de l'antenne de polarisation horizontale à l'entrée appropriée du commutateur de polarisation. Il en va de même pour l'antenne à polarisation verticale.

La position par défaut est la polarisation horizontale. Cela signifie que vous n'avez pas besoin d'alimentation électrique pour vous connecter au commutateur. L'émetteur-récepteur sera automatiquement connecté à l'antenne à polarisation horizontale.

Le schéma intérieur est présenté ci-dessous.

2m CROSS Antenna Transmit/Receive Horizontal-Vertical-RHCP 1500W Schematic

Le diviseur à 2 voies est interne. Résolu avec un câble coaxial haute puissance en téflon.
La polarisation par défaut est horizontale. Vous n'avez pas besoin d'appliquer de tension à l'interrupteur 70cm CROSS.
Appliquer +12V à la broche +12V sur l'antenne CROSS 2m 1500W Commutateur de polarisation H-V-RHCP
La polarisation verticale est obtenue avec le relais 3 (Rly3) sur le schéma ou sur l'appareil en réglant la broche "V" sur "-".
La polarisation RHCP est obtenue en appliquant une tension aux relais 1, 2 et 4 ou en réglant la broche "RHCP" sur "-".

Câblage

2m CROSS Antenna Polarization Switch H-V-RHCP 1500W Wiring

2m CROSS Antenna Polarization Switch H-V-RHCP 1500W Wiring.pdf

Câblage :

Two 2m CROSS Antennas Polarization Switch H-V-RHCP 1500W Wiring

Tout est identique pour quatre antennes. Au lieu de deux diviseurs à 2 voies, utilisez des diviseurs à 4 voies 2m.

De quoi avez-vous besoin pour commuter les polarisations de l'horizontale à la verticale et RHCP ?

  1. La solution la plus simple est d'utiliser un commutateur rotatif à 3 voies. D'un côté, il se connecte à l'alimentation et de l'autre côté aux bornes de l'interrupteur de polarisation 2m CROSS Antenna 1500W H-V-RHCP .
  2. La même chose mais avec des diodes LED supplémentaires pour l'indication de la polarisation actuelle.
  3. Commutation électronique pour l'automatisation des stations.

2m CROSS Antenna Polarization Switch H-V-RHCP 1500W How to Switch Polarizations

Mesures :

En polarisation horizontale, perte d'insertion minimale de seulement 0,068dB avec un TOS très faible de seulement 1,06.

2m CROSS Antenna Polarization Switch H-V-RHCP 1500W Horizontal Antenna Insertion Loss and SWR

Polarisation verticale. Perte d'insertion minimale de seulement 0,069 dB avec un TOS très faible de seulement 1,04.

2m CROSS Antenna Polarization Switch H-V-RHCP 1500W Vertical Antenna Insertion Loss and SWR

Polarisation RHCP. Perte d'insertion minimale de seulement 0.156dB avec perte incluse du diviseur de puissance interne à 2 voies. TOS de seulement 1.08.

2m CROSS Antenna Polarization Switch H-V-RHCP 1500W Horizontal Antenna Insertion Loss and SWR RHCP Polarization

Utilisez cette antenne CROSS 70cm 1200W commutateur de polarisation H-V-RHCP pour les concours EME, expéditions DX, ou satellites LEO.
