> Antennes Radio>VHF-UHF>Croisée & hélice>432 MHz CROSS 42 éléments 18.2dBi Antenne Yagi pour EME & DX 70cmCROSS42DX (AA)

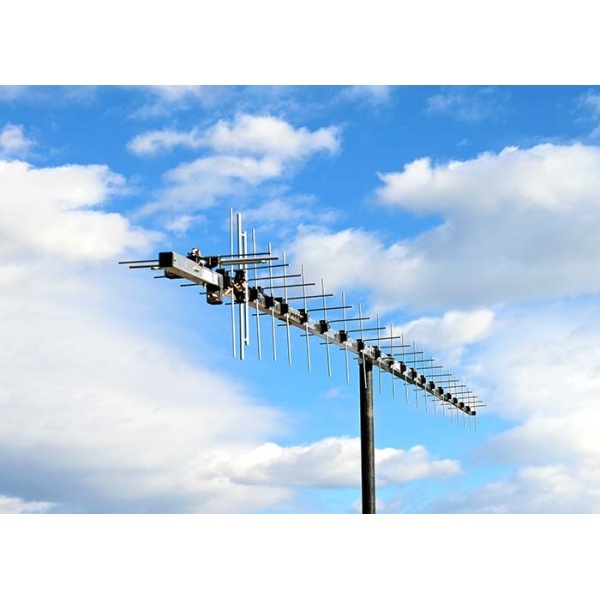

432 MHz CROSS 42 éléments 18.2dBi Antenne Yagi pour EME & DX 70cmCROSS42DX (AA) Agrandir l'image
432 MHz CROSS 42 éléments 18.2dBi Antenne Yagi pour EME & DX 70cmCROSS42DX (AA)
Précédent
Suivant

Antennas Amplifiers

AA-1740-70cmCROSS42DX-2366

Neuf

Serbie

432 MHz CROSS 42 éléments 18.2dBi Antenne Yagi pour EME & DX 70cmCROSS42DX (AA)

rating Aucun avis pour le moment

Exemplaire bonne 42 éléments EME World's Best CROSS Yagi Antenna 70cm42CROSS avec 18.2dBi gain, caractéristiques de faible bruit et haute suppression de tous les lobes latéraux.

Dédiée aux EME à faible bruit et à la chasse DX .

Avec ces antennes, vous entendrez des signaux extrêmement faibles via la Lune avec la possibilité de changer de polarisation.

Le déséquilibre de polarisation maximum est de -3dB avec un seul relais H/V.

Le matériel Antennas Amplifiers (AA) est disponible sur commande uniquement avec une expédition sous 10 à 15 jours environs.

Info livraison : Cette antenne est considérée comme un colis de très grande taille et les transporteurs appliquent un surcout supplémentaire pour l'expédition. Hauteur du colis 120cm.

Plus de détails

403,20 € HT

Disponible sur commande uniquement, sous 10 à 15 jours

Fiche technique

Que signifie 70cmCROSS42DX ?

70cm - Bande 70cm - 432-434 MHz
42 - 42 Eléments - 21 éléments pour la polarisation horizontale et 21 éléments pour la polarisation verticale
CROSS - L'antenne Yagi a des éléments horizontaux et verticaux - séparés sur un seul boom, l'antenne est montée dans un format "+".
Polarisation horizontale - montage conventionnel les éléments polarisés horizontalement sont parallèles à la Terre
Polarisation verticale - comme ci-dessus mais les éléments sont perpendiculaires à la Terre.

432-434MHz CROSS Yagi Antenna 42elements 70cm42CROSS

Spécifications électriques :

Gamme de fréquences : 432-434 pour DX et EME à faible bruit
Gain avant en espace libre : 18,2 dBi
Rapport avant-arrière : 36 dB
Polarisation : Horizontale et verticale. RHCP et LHCP avec déphasage
Distance entre les dipôles : 173mm
Degrés : 90°
Isolation entre les antennes : Plus de 28dB
Impédance d'entrée nominale : 50 Ohms
TOS sur toute la bande : < 1.2
Puissance d'entrée maximale : 2 x 850W pour Hpol et Vpol et 1700W pour RHCP et LHCP
Méthode d'adaptation : Alimentation directe à travers une self de mode commun (balun de courant)
Connecteurs : 2 x "N

Spécifications mécaniques :

Nombre d'éléments : 42 (21+21 éléments)
Diamètre de l'élément : tige en aluminium de 4 mm
Diamètre du dipôle : tube en cuivre dur de 8 mm recouvert de plastique. Correspondance en épingle à cheveux
Élément le plus long : 340 mm
Position de montage de l'élément : Antenne CROSS - 2 côtés
Balun et connecteurs : Inclus
Longueur de la perche : 5.4 m
Taille de la perche : Flèche conique 40×40 mm, 30×30 mm, 20×20 mm
Rayon de braquage : 3 m
Nombre de pièces de la flèche : 5
Support de corde de haubanage : Non, flèche solide
Diamètre du mât de montage : 32 - 70 mm
Attache : Acier inoxydable M8
Vitesse du vent de survie : 150 km/h
Charge du vent : 0,19 m2
Poids net : 6 kg
Poids brut : 7,9 kg
Longueur de transport : 1,2 m

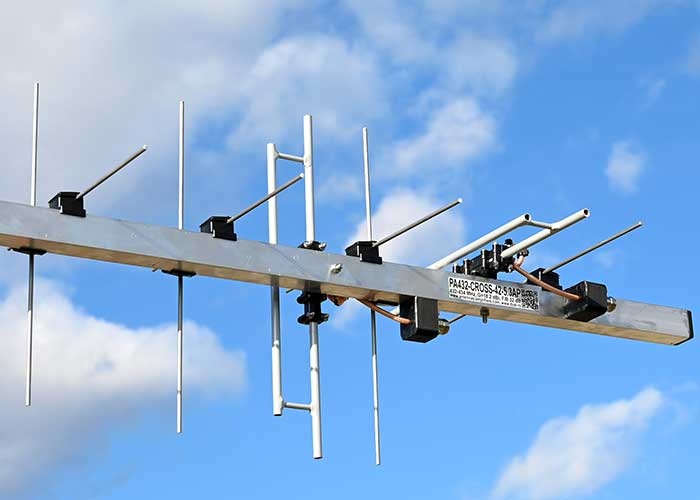

Vue des dipôles et du balun :

432 CROSS EME Low Noise Antenna 70cm42CROSS Dipoles View

Diagramme de rayonnement azimutal

70cm CROSS Yagi Antenna 70cm42CROSS Azimuth Radiation Pattern

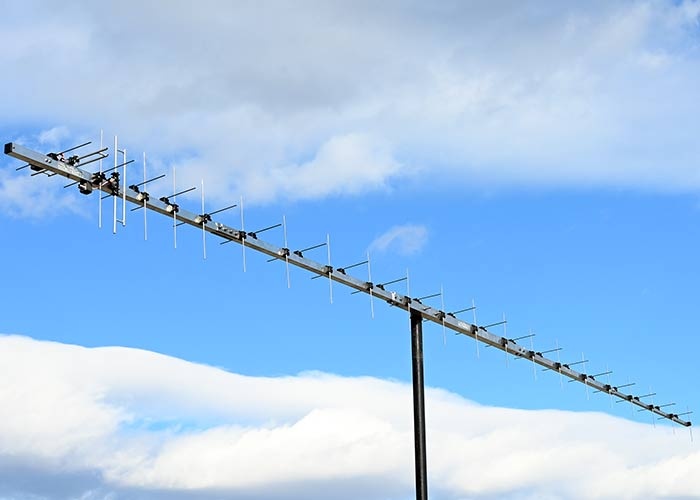

Conçu pour durer :

70cm CROSS Antenna 42elements 70cm42CROSS
