> Antennes Radio>VHF-UHF>Croisée & hélice>430-450 MHz CROSS Antenne 1200W Commutateur de polarisation H-V-RHCP (AA)

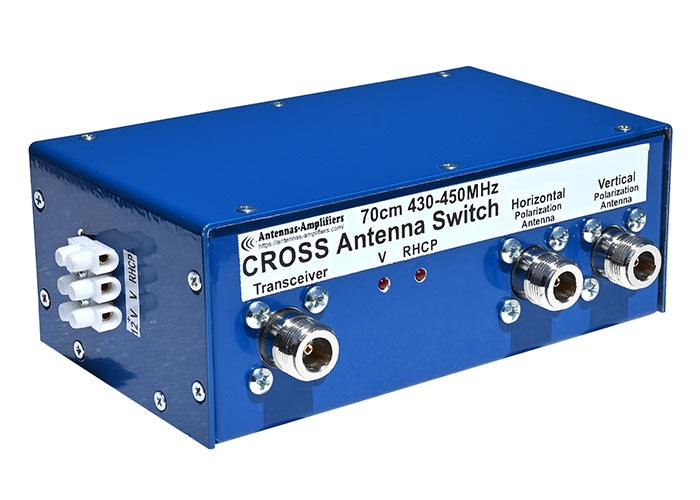

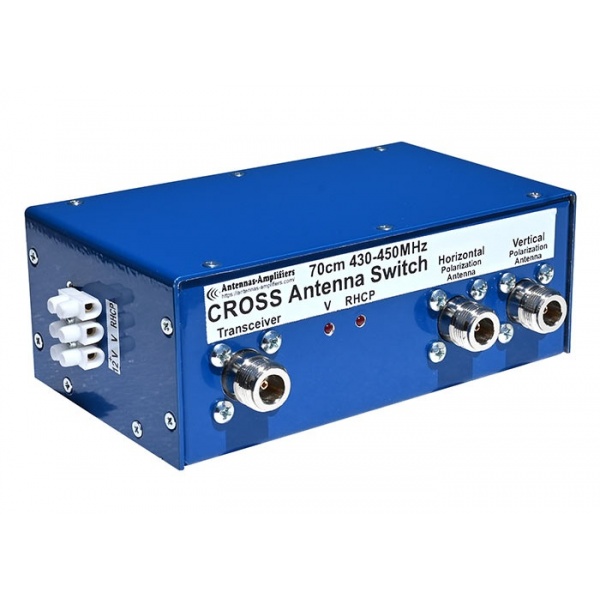

430-450 MHz CROSS Antenne 1200W Commutateur de polarisation H-V-RHCP (AA) Agrandir l'image
430-450 MHz CROSS Antenne 1200W Commutateur de polarisation H-V-RHCP (AA)
Antennas Amplifiers

AA-1744-70cmH-V-RHCP-2370

Neuf

Serbie

430-450 MHz CROSS Antenne 1200W Commutateur de polarisation H-V-RHCP (AA)

rating Aucun avis pour le moment

Ultimate 70cm CROSS Antenna 1200W Polarization Switch H-V-RHCP, obtenez de bien meilleurs résultats dans les concours EME, les expéditions DX, ou le travail sur les satellites LEO avec cette 70cm CROSS Antenna 1200W Polarization Switch H-V-RHCP.

L'antenne CROSS 70cm 1200W commutateur de polarisation H-V-RHCP vous permettra de changer les trois polarisations les plus importantes avec une puissance totale de 1200W. Polarisation horizontale, verticale et circulaire droite. La seule condition est que la longueur électrique entre deux dipôles perpendiculaires doit être de 90° ou 173mm sur une bande de 70cm. Cette condition satisfait toutes nos antennes 70cm CROSS.

Peu importe que vous vouliez travailler sur des satellites LEO et que vous ayez besoin d'une polarisation RHCP ou sur des concours terrestres / EME où dans la plupart des cas, vous n'aurez besoin que d'une polarisation horizontale ou verticale. Vous serez toujours au mieux de votre forme. Le décalage maximum de polarisation sera de 3dB ou moins. Avec la possibilité de changer rapidement la meilleure polarisation appropriée.

La commutation de la polarisation doit se faire exclusivement "à froid". Sans aucune puissance appliquée.

Utilisez cette antenne CROSS pour les concours EME, les expéditions DX, ou les satellites LEO.

Le matériel Antennas Amplifiers (AA) est disponible sur commande uniquement avec une expédition sous 10 à 15 jours environs.

Plus de détails

408,70 € TTC

340,58 €

HT

Disponible sur commande uniquement, sous 10 à 15 jours

Fiche technique

70cm CROSS Antenna 1200W Polarization Switch H-V-RHCP

Comment fonctionne l'Antenne CROSS 70cm 1200W Commutateur de Polarisation H-V-RHCP ?

Utilisez deux câbles identiques de n'importe quelle longueur. D'un côté, connectez-les à l'antenne 70cm CROSS.

De l'autre côté, connectez le câble de l'antenne à polarisation horizontale à l'entrée appropriée du commutateur de polarisation 70cm. Il en va de même pour l'antenne de polarisation verticale.

La position par défaut est la polarisation horizontale. Cela signifie que vous n'avez pas besoin d'alimentation pour vous connecter au commutateur. L'émetteur-récepteur sera automatiquement connecté à l'antenne à polarisation horizontale.

Le schéma intérieur est présenté ci-dessous :

2m and 70cm CROSS Antenna Transmit/Receive Horizontal-Vertical-RHCP Schematic

Le diviseur à 2 voies est interne. Résolu avec un câble coaxial haute puissance en téflon.

La polarisation par défaut est horizontale. Vous n'avez pas besoin d'appliquer de tension à l'interrupteur CROSS 70cm.

Appliquez +12V à la broche +12V sur le commutateur de polarisation H-V-RHCP de l'antenne 70cm CROSS 1200W.

Lapolarisation verticale est obtenue avec le relais 3 (Rly3) sur le schéma ou sur l'appareil en réglant la broche "V" sur "-".

La polarisationRHCP est obtenue en appliquant une tension aux relais 1, 2 et 4 ou en réglant la broche "RHCP" sur "-".

Antenne CROSS 70cm 1200W Commutateur de polarisation H-V-RHCP 430-450MHz Câblage

70cm CROSS Antenna 1200W Polarization Switch H-V-RHCP 430-450MHz Wiring

Deux antennes 70cm CROSS 430-450MHz Commutateur de polarisation H-V-RHCP 1200W Câblage

Two 70cm CROSS Antennas 430-450MHz Polarization Switch H-V-RHCP 1200W Wiring

Tout est identique pour les quatre antennes.

De quoi avez-vous besoin pour commuter les polarisations de l'horizontale à la verticale et RHCP ?

  1. La solution la plus simple est d'utiliser un commutateur rotatif à 3 voies. D'un côté connecter à l'alimentation et de l'autre côté aux bornes 70cm CROSS Antenna 1200W Polarization Switch H-V-RHCP .
  2. La même chose mais avec des diodes LED supplémentaires pour l'indication de la polarisation actuelle.
  3. Commutation électronique pour l'automatisation des stations.

Comment changer de polarisation :

70cm CROSS Antenna 1200W Polarization Switch H-V-RHCP 430-450MHz How to Switch Polarizations

Commutateur H-V-RHCP Mesures :

En polarisation horizontale, perte d'insertion minimale de seulement 0,22 dB avec un TOS très faible de seulement 1,004.

70cm CROSS Antenna 1200W Polarization Switch H-V-RHCP 430-450MHz Horizontal Antenna Insertion Loss and SWR

En polarisationverticale, perte d'insertion minimale de seulement 0,24 dB avec un TOS très faible de seulement 1,009.

70cm CROSS Antenna 1200W Polarization Switch H-V-RHCP 430-450MHz Vertical Antenna Insertion Loss and SWR

Polarisation RHCP. Le TOS n'est que de 1,03

70cm CROSS Antenna 1200W Polarization Switch H-V-RHCP 430-450MHz RHCP SWR

La différence de phase entre les connecteurs d'antenne horizontaux et verticaux après calibrage sur l'horizontale

70cm CROSS Antenna 1200W Polarization Switch H-V-RHCP 430-450MHz RHCP Calibrated Phase on Horizontal Polarization Connector

Différence de phase mesurée sur le connecteur de polarisation verticale, la différence de phase obtenue est de seulement 0,63°.

70cm CROSS Antenna 1200W Polarization Switch H-V-RHCP 430-450MHz RHCP Measured Phase Difference on Vertical Polarization Connector
