> Antennes Radio>HF 0-30 Mhz>Portable - SOTA>Antenne filaire G5RV multibandes HF taille complète ou 1/2 taille
Antenne filaire G5RV multibandes HF Sigma Euro-Comm Filaire CRT-G5RV-DEMI-406 Agrandir l'image
Antenne filaire G5RV multibandes HF Sigma Euro-Comm Filaire CRT-G5RV-DEMI-406
Sigma Euro-Comm

Neuf

Royaume-Uni

Antenne filaire G5RV multibandes HF taille complète ou 1/2 taille

rating Lire les 18 avis
Note moyenne : 5/5 Nombre d'avis : 18

L'antenne filaire G5RV existe en 2 versions : 1/2 demi-taille, 16 mètres de long, couvrant 4 bandes radioamateurs de 7 à 30 MHz : 40/20/15/10m, ou en taille complète de 31 mètres de long et couvrant 5 bandes amateurs de 3.5 à 30MHz : 80/40/20/15/10m.

  • Multibandes avec d'excellents rendements sur les bandes amateurs 80/40/20m, bons sur 30m et 17m, et moyen sur 15/12/10m
  • Performante en trafic local et bonne en DX lorsqu'elle est placée en hauteur au dessus de 10 mètres du sol (7m minimum dans tous les cas)
  • Faible encombrement et légère en portable
  • Nécessite une boite d'accord en multibande
  • Ne requiert pas de balun pour fonctionner, la ligne bi-filaire (échelle à grenouille) permet de réaliser directement l'adaptation en 50 ohms

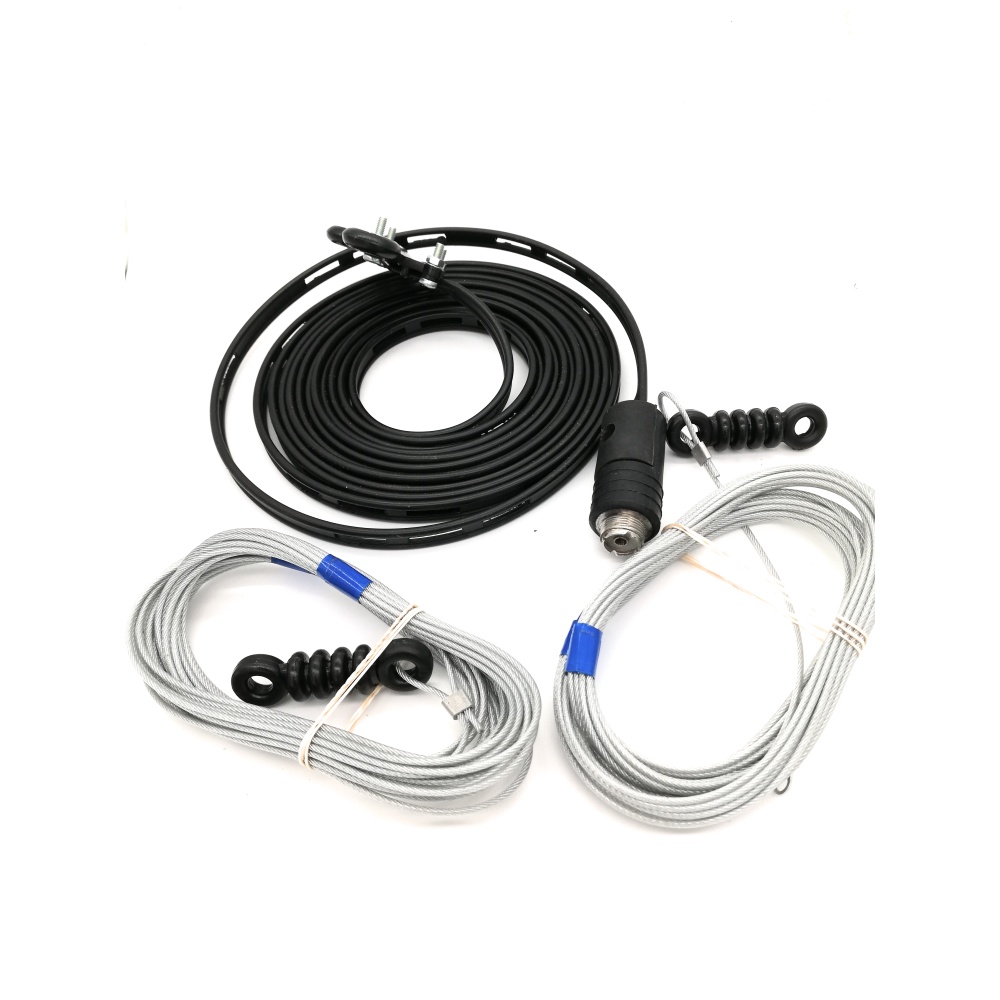

Livré à monter soi-même : 2 longs fils, 2 isolants montés à l'extrémité des 2 fils, 1 câble ruban avec connecteur SO-239 (UHF-femelle), notice de montage.

Plus de détails

49,00 € HT

En stock

   Plus de 10 pièces disponibles. Expédié de France en 24-72h.

  • 1/2 taille
  • Taille complète

Télécharger

Doc G5RV de F5NB

en français 302.95k

Fiche technique

Fiche technique antenne G5RV

  • Fréquences de réception : 7 à 30 MHz (version 1/2 taille), et 3.5 à 30Mhz (version complète)
  • Fréquences en émission : 7, 14, 21 et 28MHz (version 1/2 taille) et 3.5, 7, 14, 21 et 28MHz (version taille complète)
  • Longueur totale de l'antenne : 16m sur la version 1/2 taille (2x longs fils de 7.8 m), et 31m sur la version taille complète (2x longs fils de 15.5 m)
  • Longueur du cable coaxial ruban : 4,66m en 1/2 taille et 9,35m en taille complète
  • Puissance : 300 Watts nominal, 500 Watts PEP
  • Impédance : 50 Ohms
  • Connecteur : SO-239 (UHF-femelle)

Cette antenne est à alimenter avec un câble coaxial de 50 Ohms d'une longueur comprise entre 14 et 28 mètres. Pour être utilisé en multibande, sans risque pour le poste, l'antenne G5RV doit impérativement être associée à une boite d'accord/couplage.

Le câble coaxial ruban doit être tenu verticalement et pour obtenir les meilleurs résultats l'antenne G5RV doit être montée le plus haut possible, avec son centre à 7 mètres minimum (10 mètres ou plus idéalement), et soit en position horizontale, soit en V inversé (avec un angle entre 90° et 120°).

Inventé par le radioamateur G5RV, R. Louis VARNEY de son nom, publie pour la première fois la documentation technique de son antenne en novembre 1966

En savoir plus sur la fabrication d'une antenne G5RV : Le site de F5AD et document PDF à télécharger ci-dessous de F5NB.

  • Les clients ont aussi achetés

    • Câble coaxial en bobine RG-58 C/U MIL C17 M&P 5mm
      32,50 €

      Référence: MESSI-COAXIAL-RG58M-AR30-1149

      Câble coaxial en bobine RG-58 C/U MIL C17 M&P 5mm

      Câble coaxial RG-58 C/U MIL17 Messi & Paoloni, RG58 d'un diamètre de 5 mm, pour une utilisation en fréquence de 0 à 1000 Mhz (HF, VHF et UHF) ou pour la construction d'antenne filaire, dipôle,

      32,50 €
    • Fiche PL259 6mm pour RG58 broche plaquée or
      1,94 €

      Référence: MOON-56-225-PLUG6G-2139

      Fiche PL259 6mm pour RG58 broche plaquée or

      Fiche mâle PL259 de qualité supérieure 50ohm - 6mm (pour câbles RG58). Cette fiche PL259 est livrée avec une broche plaquée or.

      1,94 €
    • DIAMOND X50 Antenne fixe 144/430Mhz Diamond Antenna Fixe DIAMOND-X50-SO239-819
      79,00 €

      Référence: DIAMOND-X50-SO239-819

      DIAMOND X50 et X-50N Antenne fixe 144/430Mhz

      Antenne verticale pour station de base Diamond X50 bi-bande 144/430 MHz (2m/70cm), avec radians. Type: 6/8 onde (144MHz), 3x 5/8 onde (430MHz)Longueur: 1,7 m Poids: 0,9 kg Gain: 4.5dB (144MHz), 7.2dBi

      79,00 €
    • Antenne multibande HF 80-6 mètres LW20 longueur du fil 20,28m 400 Watt, 50 Ohm
      84,90 €

      Référence: SIGMA-LW20-2700

      Antenne filaire multibande HF 80-6 mètres SIGMA LW20 400 W PEP

      L'antenne filaire SIGMA LW-20 HF est conçue pour les bandes HF allant de 80 m à 6 m. Cette antenne se trouve un UNUN 9:1 intégré, elle est idéale pour ceux qui ont besoin d'une installation flexible

      84,90 €

  • Nos suggestions

Avis

Cliquez ici pour donner votre avis

rating 5
G5RV super!!
suite a une nouvelle installation rapide , achat pratique et fonctionnelle s\'accorde correctement avec seulement la boite de couplage integré du 17m 160 m sans soucis sur les bandes au dessus, ca fonctionne aussi mais c\'est preferable de passer par une verticale.
rating 4
manque des chose
manque fixation des long fil et dommage que les visseries ne sont pas en inox
rating 5
Parfait
G5RV en longueur complète qui me donne entière satisfaction.
rating 5
Filaire g5rv
Très content de mon achat, antenne très performante sur toutes les bandes
rating 5
ANTENNE FILAIRE G5RV MULTIBANDES HF AVEC BALUN 1:9
reçu rapidement en promotion bien protéger .le produit me paraît de qualité du coup je vais faire une vidéo de présentation du produit dès que possible sur ma chaine YouTube Cibi radio 11 métrés F4LCD à Bientôt Arnaud SWL
rating 5
Antenne G5RV
Produit reçu rapidement.
rating 5
Bien reçus
Hâte de l\'installer
rating 5
Antenne G5RV
Conforme à la description
rating 5
Antenne G5RV
Pleinement satisfait de mon achat.
rating 5
antenne filaire

RAS très bon produit

rating 4.5
RAS tout est OK

juste une petite remarque sur la fixation du fil antenne sur le réceptacle Twin leed il manque qq chose (cosse œillet serre câble inox) j'espère juste que le transfo résistera plus que mon précédent

rating 5
Un bon produit

Qui rayonne bien

rating 5
ideale

cette antenne est parfaite pour mes expéditions en extérieur, mon seul regret est de ne pas avoir pris l'antenne entière (31 mètres).... ais faut il encore pouvoir la loger.... bon matériel, vendeur réactif, envoi soigné

rating 5
G5rv

Excellente antenne, très compact que j'ai utilisé à mon dernier sota avec de bon reports .

rating 5
Antenne
Bonne qualité
rating 5
Antenne filaire
Très bon produit je vous recommande se marchand pour sa rapidité et un très bon matériel merci
rating 5
excellente antenne

Cette antenne est excellente pour quelqu'un qui ne veut pas se prendre la tête, j'en utilise une depuis 20 ans, (fabrication maison, car vu le prix pour quelques bouts de fils !) Mais comme toute antenne qui fait tout, elle est moins bonne qu'un multi-doublets taillé précisément pour chaque bandes choisies, moi, elle ne s'accorde pas du tout sur 10m, pare-contre elle s'accorde sur 160m. mais avec un rendement minimum, 73s à tous !!

rating 2
tres bonne en reception uniquement..

ATTENTION l'antenne est très bonne en réception uniquement en émission il y a beaucoup de tos et impossible de calibrer l'antenne avec une boite accord je la recommande pour la réception uniquement.

Réponse :

Merci de votre retour d'expérience, toutefois cette antenne fonctionne parfaitement en émission et avec un tuner automatique comme pour toutes les G5RV.

Pour fonctionner correctement en émission, cette antenne doit être installée en respectant plusieurs critères :

- Le sommet de l'antenne doit être à 7m minimum au dessus du sol, 10m étant recommandé
- L'antenne doit être montée soit en position horizontale et elle est dans ce cas directionnelle, soit en V inversé et elle est alors omnidirectionnelle, en respectant un angle compris entre 90° minimum et 120° maximum,
- Le câble coaxial ruban doit être tenu verticalement et éloigné de tout support métallique

Sans le respect de ces contraintes, l'antenne aura du ROS.
