> Antennes Radio>Accessoires>Filtres RF>Filtre passe-bande BPF 2m faible perte 144-148 MHz Fiche N 1500W (AA)

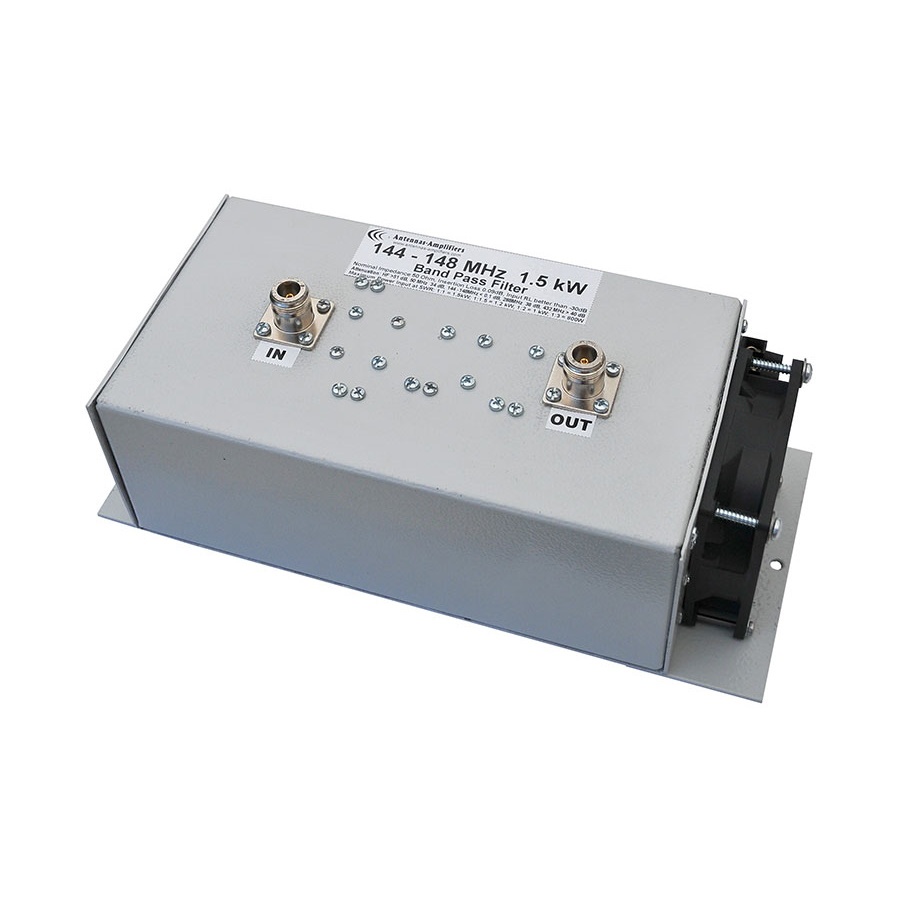

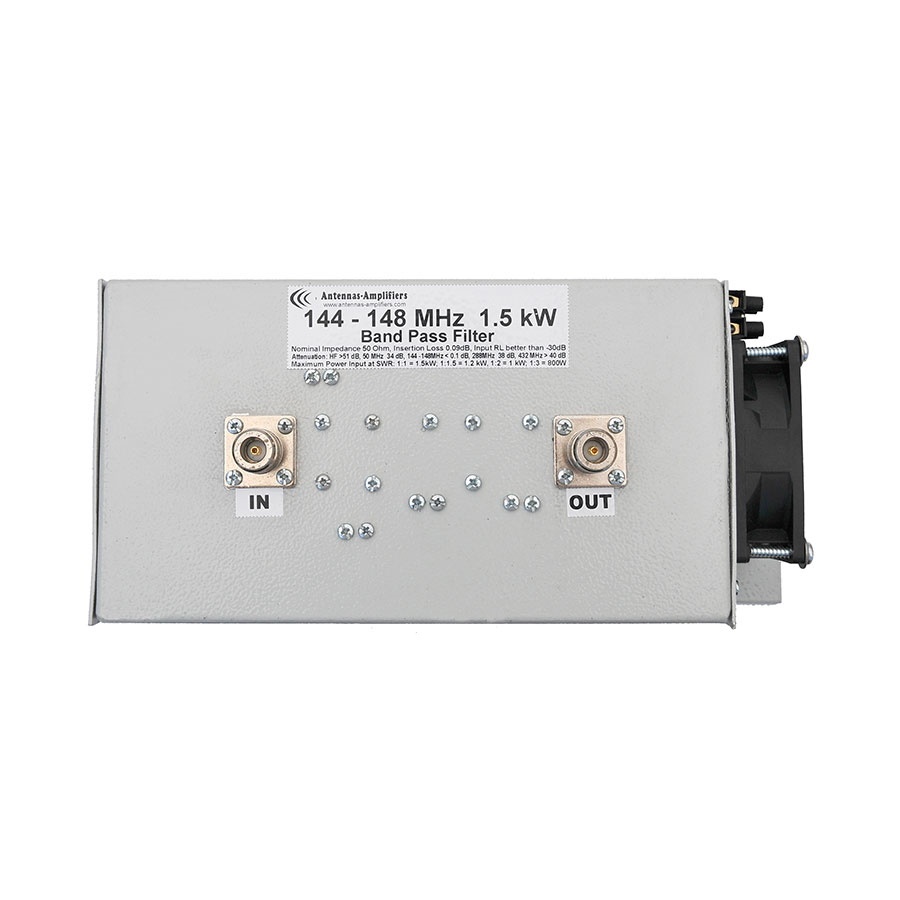

Filtre passe bande 2m 144-148 MHz émission a faible perte connecteurs N 1500W (AA) Agrandir l'image
Filtre passe bande 2m 144-148 MHz émission a faible perte connecteurs N 1500W (AA)
  • Filtre passe bande 2m 144-148 MHz émission a faible perte connecteurs N 1500W (AA)
  • Filtre passe bande 2m 144-148 MHz émission a faible perte connecteurs N 1500W (AA)

Antennas Amplifiers

AA-FILTER2M1500W-2686

Neuf

Serbie

Filtre passe-bande BPF 2m faible perte 144-148 MHz Fiche N 1500W (AA)

rating Aucun avis pour le moment

Filtre passe-bande d'émission de chez Antennas Amplifiers et pour la bande de fréquences 2m de 144 MHz à 148 MHz 1,5 kW, avec une perte d'insertion <0,1 dB, connecteur N femelle et une puissance maximum 1500W.

Le filtre BPF utilise des bobines et des condensateurs à Q élevé, avec un Q de plus de 4500. La faible perte du filtre est obtenue grâce à une conception et un réglage minutieux.

Peut être également utilisé comme filtre de réception avant le LNA à large bande pour protéger les dispositifs sensibles des signaux hors bande puissants.

Plus de détails

329,00 € HT

En stock

   2 pièces disponibles. Expédié de France en 24-72h.

Fiche technique

Bien que l'intention de ce filtre soit d'être utilisé comme filtre de transmission, la conception lui permet également d'être utilisé comme filtre de réception avant le LNA à large bande pour protéger les dispositifs sensibles des signaux hors bande puissants.

Destiné à être utilisé avec des amplificateurs linéaires jusqu'à 1.5 kW de sortie. Ce filtre passe-bande supprimera toute émission harmonique de votre amplificateur linéaire.

Avec une perte d'insertion très faible. Parfait pour placer avant n'importe quel LNA ou pour protéger le récepteur des émetteurs HF dans les expéditions DX ou dans l'environnement multi-multi.

Ce filtre BPF supprimera tous les signaux des stations HF 1.8 - 28 MHz, 50-54 MHz, 70 cm - 432 MHz (430 - 440 MHz).

Il réduira les problèmes de TVI (interférence TV) ou les problèmes de voisinage liés à de fortes perturbations radioélectriques provenant d'émetteurs HF, 6 mètres ou 70 cm.

Résultats mesurés avec l'analyseur de réseau HP8753ES entièrement calibré à deux ports :

  • 1.8MHz=-100 dB
  • 3.8MHz=-91 dB
  • 7,1 MHz = -81 dB
  • 14 MHz = - 67dB
  • 21MHz= -58dB
  • 28 MHz = -51 dB
  • 50 MHz = -34 dB
  • 54 MHz = -31 dB
  • 144 MHz = -0,09 dB
  • 145 MHz = -0,086 dB
  • 146 MHz = -0,09 dB
  • 148 MHz = -0,089 dB

Harmoniques et signaux parasites :

  • 288 MHz = -40 dB
  • 296 MHz = -37 dB
  • 430 MHz = -41 dB
  • 432 MHz = -42 dB
  • 440 MHz = -44 dB
  • 576 MHz = -36 dB
  • 720 MHz = -34 dB
  • 880 MHz = -33 dB (GSM - Téléphone mobile)
  • 930 MHz = -31 dB (GSM - Téléphone mobile)
  • 960 MHz = -29 dB (GSM - Téléphone mobile)
  • 1296 MHz = -17 dB

Connecteurs : Fiche N femelle
Fabricant : Antennas Amplifiers
