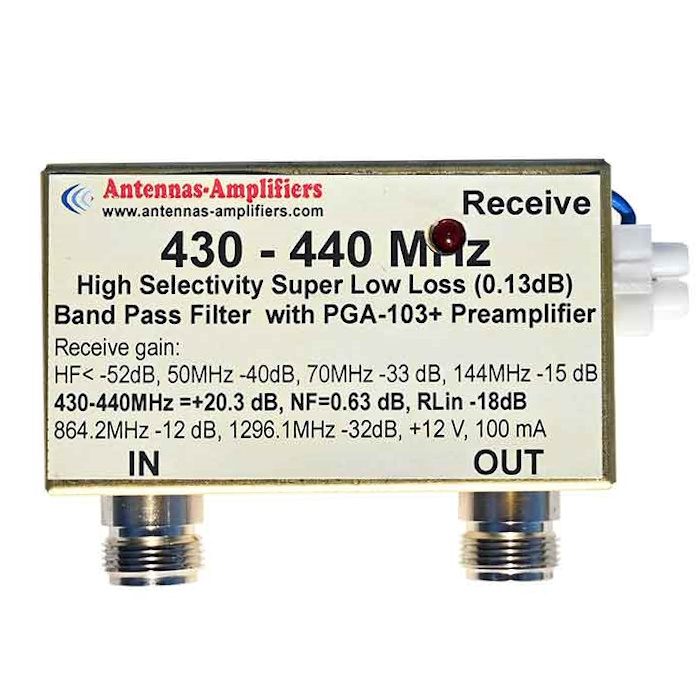

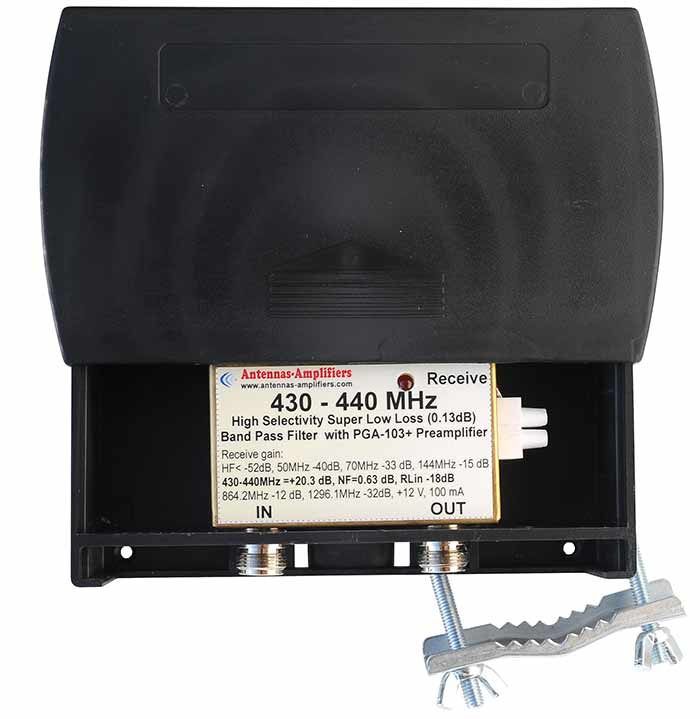

Préamplificateur 70cm +20dB à faible bruit avec filtre passe-bande 430-440MHz

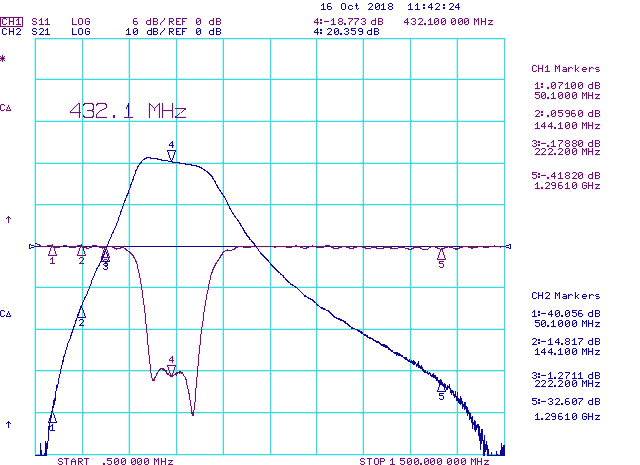

Résultats mesurés :

Fréquence et gain :

28,4 MHz : -52 dB
50,11 MHz : -40 dB
70 MHz : - 33 dB
FM 88 MHz : - 27 dB
FM : 108 MHz : - 22 dB
144 MHz : - 15 dB
222 MHz : - 1 dB
430 MHz : + 20,3 dB NF = 0,63 dB RL d'entrée meilleur que -18dB
432,1 MHz : + 20,3 dB NF = 0,63 dB +20,3 dB NF = 0,63 dB RL d'entrée meilleur que -18dB
440 MHz : + 20,2 dB NF = 0,63 dB RL d'entrée meilleur que -18dB
720,5 MHz : - 1 dB
864,2 MHz : - 12 dB
1240 MHz : - 29 dB
1296.1 MHz : - 32 dB
IP3out : > 37 dBm

Connecteur IN (vers antenne) : N femelle
Connecteur OUT (vers récepteur) : N femelle

Ces très bons résultats sont obtenus grâce à une sélection minutieuse des composants et à une conception soignée.

Grâce au filtrage d'entrée, la combinaison du préamplificateur et du filtre passe-bande est beaucoup mieux protégé contre les interférences dues à des signaux hors bande puissants.
