> Antennes Radio>HF 0-30 Mhz>Directive HF>Antenne Yagi 50–50.5 MHz 2 éléments 6m 6.3 dBi 6m2DX (AA)

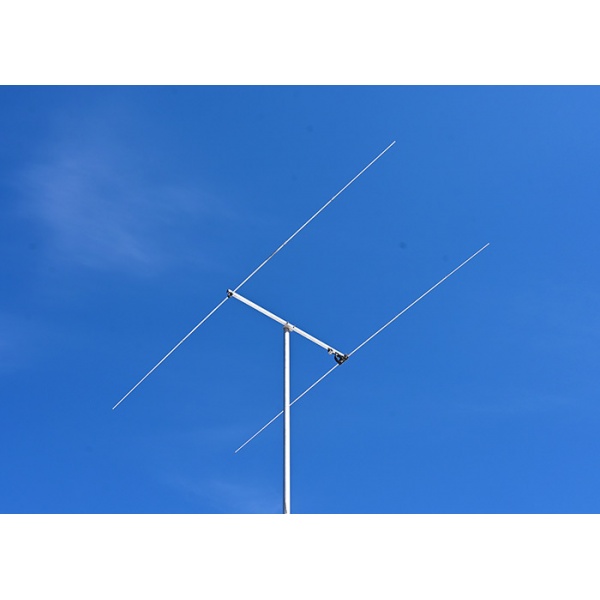

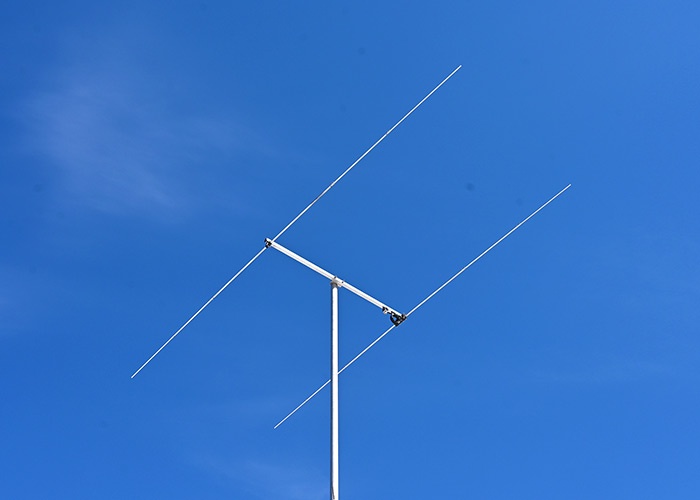

Antenne 6m 2elements 6m2DX 50–50.5 MHz 6.3 dBi (AA) Agrandir l'image
Antenne 6m 2elements 6m2DX 50–50.5 MHz 6.3 dBi (AA)
  • Antenne 6m 2elements 6m2DX 50–50.5 MHz 6.3 dBi (AA)
  • Antenne 6m 2elements 6m2DX 50–50.5 MHz 6.3 dBi (AA)

Antennas Amplifiers

AA-0100-6m2DX-2685

Neuf

Serbie

Antenne Yagi 50–50.5 MHz 2 éléments 6m 6.3 dBi 6m2DX (AA)

rating Aucun avis pour le moment

L'antenne Yagi 6m 2 elements 6m2DX est conçue pour résister aux vents violents. La flèche relativement courte produit un large diagramme de rayonnement azimutal.

  • Gamme de fréquences : 50 - 50,5 MHz
  • Gain avant en espace libre : 6,3 dBi
  • Rapport avant-arrière : 10 dB
  • Largeur de faisceau horizontale à -3 dB : 68,4°.
  • Polarisation : Horizontale
  • Impédance d'entrée nominale : 50 Ohms
  • TOS sur toute la bande : <1.2
  • Puissance d'entrée maximale : 1000 W (plus sur demande)

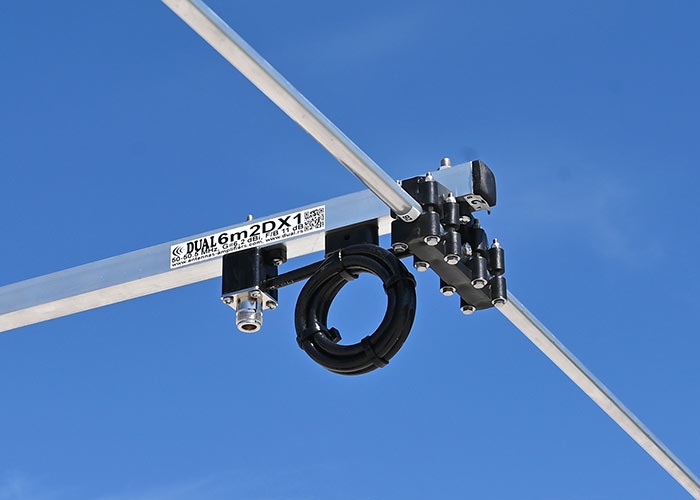

  • Méthode d'adaptation : Alimentation directe à travers une self de mode commun (balun de courant)
  • Connecteur : N femelle

Le matériel Antennas Amplifiers (AA) est disponible sur commande uniquement avec une expédition sous un délai de 10 à 15 jours habituellement.

Info livraison : Cette antenne est considérée comme un colis de très grande taille et les transporteurs appliquent un surcout supplémentaire pour l'expédition. Hauteur du colis 120cm.

Plus de détails

120,96 € HT

En stock

   1 pièce disponible, expédié de France en 24-72h.

Fiche technique

Que signifie 6m2DX ?

6m - Antenne bande magique 50MHz

2 - Eléments

DX - Destinée à être utilisée dans la partie DX de la bande 50-50.5MHz avec un excellent TOS

Spécifications mécaniques de l'antenne 6m 2 éléments 6m2DX

  • Nombre d'éléments : 2
  • Eléments coniques. Tube central 12mm, extensions 10 et 8mm
  • Dipôle conique. Tube central 12mm, extensions 10 et 8mm
  • Balun et connecteur : Inclus
  • Elément le plus long : 3,1 mètres
  • Position de montage de l'élément : Sous la perche
  • Longueur de la perche : 1,1 mètre
  • Taille du bras : 20 x 20 mm
  • Rayon de braquage : 1,8 mètre
  • Nombre de pièces de la rampe : 1
  • Support de hauban : Pas nécessaire. Flèche solide
  • Diamètre du mât de montage : 30 - 50 mm 1-1/4″ - 2″ OD
  • Collier de serrage : M8 en acier inoxydable
  • Vitesse du vent de survie : 150 km/h
  • Poids net : 1,1 kg
  • Poids brut : 2,5 kg
  • Longueur de transport : 1,2 m

Distance d'empilement vertical pour deux 2e éléments de 6m Antenne 6m2DX

2,75 m Gain 9,3 dBi, F/B 18,6 dB (+3 dB)
3,2 m Gain 9,8 dBi, F/B 21,6 dB (Max F/B) (+3,5 dB)
3,5 m Gain 10 dBi, F/B 16 dB (+3,7 dB)


Distance d'empilement vertical pour quatre 6m2DX

2,55 m Gain 12,1 dBi, F/B 17 dB (+5,8 dB)
2,7 m Gain 12,3 dBi, F/B 19 dB (+6 dB)
2,95 m Gain 12,6 dBi, F/B 25 dB (+6,3 dB)
3,2 m Gain 12,9 dBi, F/B 26 dB (+6,6 dB)

    Supériorité F/B et G/T.

Toutes les antennes ont été calculées à l'aide d'un logiciel de simulation électromagnétique 3D complet de pointe, incluant l'influence du boom, du support, des baluns et des connecteurs. Les performances des antennes conçues à l'aide de ces techniques sont exceptionnelles, bien meilleures que celles des antennes conçues à l'aide de programmes "filaires".
Comparaison des logiciels de simulation électromagnétique

    Pas de réglage des antennes

Avant l'expédition, nous assemblons chaque antenne et testons ses caractéristiques. Cela signifie que vous pouvez vous attendre à des performances électriques et mécaniques exceptionnellement bonnes, y compris un faible TOS sur toute la gamme conçue, immédiatement après l'assemblage.
Il n'est pas nécessaire d'accorder le dipôle, ou tout autre élément pour obtenir un TOS parfait sur la gamme de fréquence prévue. Tout est préréglé.

    Facile à installer

Tout est étiqueté, il suffit de mettre un numéro sur un autre. L'antenne peut être assemblée avec des outils manuels.
Tout est inclus dans la boite d'antenne : Antenne, balun avec connecteur, et support. Il ne vous reste plus qu'à l'assembler et à vous amuser !
