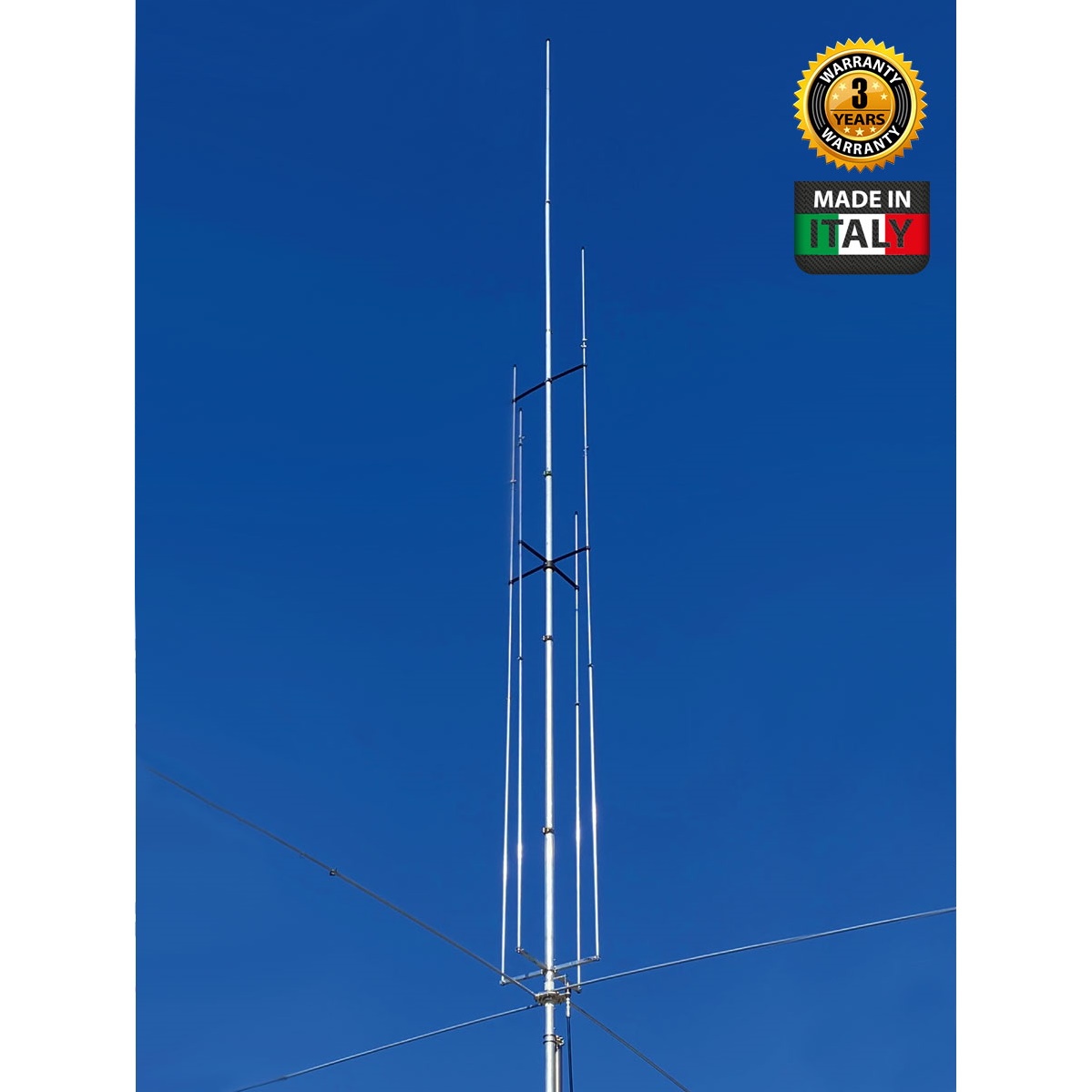

Antenne Grazioli MV6 verticale multibande HF 1/4λ 3kW

Caractéristiques techniques :

• Gamme de fréquence : HF 20, 17, 15, 12, 10 + VHF 6m
• Type : dipôle vertical 1/4 λ alimenté en extrémité
• Impédance : asymétrique de 50Ω
• Rayonnement : omnidirectionnel
• Polarisation : verticale - linéaire
• Gain de 0 dBd – 2,15 dBi
• SWR en résonance : ≤1.5:1
• Puissance maximale applicable : 3000 Watts en continu tous modes d'émission
• Système d’alimentation : direct - connecté à la terre DC

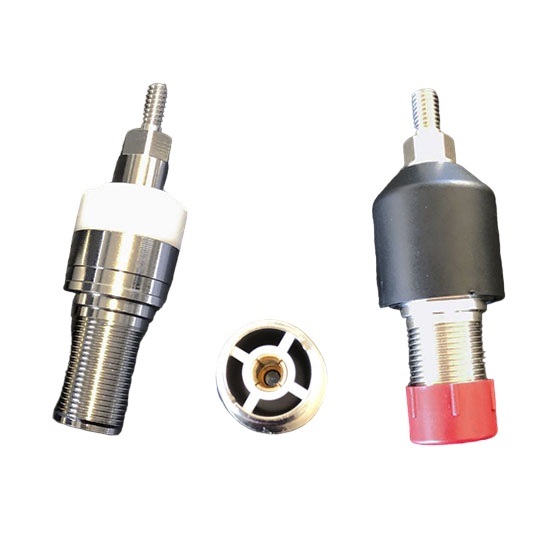

• Connecteur : UHF femelle (SO-239) avec isolant PTFE, broche centrale plaquée or

Matériau de qualité supérieure : Alliage AW6063-T66 d'aluminium, de magnésium et de silicium durci à l'état T-66, qui assure une résistance maximale. Les tubes sont extrêmement précis sur les deux diamètres et l'épaisseur de la paroi, permettant un couplage précis et sans "jeu" entre les tubes.

Spécifications :

• Matériaux : Tube aluminium AW6063-T66, fibre de verre, laiton, PTFE, vis en acier inoxydable
• Surface au vent : 0,4 m²
• Charge au vent à 130Km/h : 19 Kgf
• Résistance au vent : 130 Km/h
• Hauteur totale : 6,75m
• Longueur du fouet : 6,20m
• Longueur radiale : 2,7m

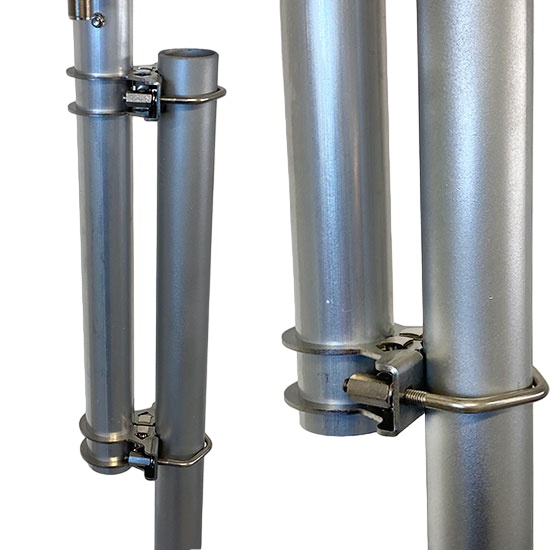

• Montage sur mât : ø 40-54 mm
• Poids net : 7,8 Kg

Attention : L'installation de ce produit à proximité de lignes à haute tension est dangereux. Suivez les instructions pour votre sécurité.

* Construction du choke balun

L'antenne MV6 est maintenant fournie avec un tore "Fair Rite" fabriqué aux USA pour créer un choke balun à installer sous l'antenne et afin d'en améliorer les performances.

Le Choke Balun pour la bande HF (1,8-30 MHz) à installer à proximité du connecteur d'antenne, permet d'atténuer de manière significative les courants de gaine, qui peuvent réduire les performances de l'antenne et peuvent provoquer des perturbations dans la station ou un ROS élevé.

Grazioli Antenne fournit le tore en ferrite d'origine FAIR-RITE (FT240-43 Made in USA) pour la création « Maison » de votre choke balun haute performance.

Matériel non fourni à rajouter par le client pour la fabrication :

- 2 connecteurs PL259 adaptés au type de câble que vous utilisez. (1 PL259 + 1 SO239 si une boîte de protection en plastique est utilisée)
- Environ 1,2 m de câble coaxial de bonne qualité, type RG58 pour une puissance continue jusqu'à 300 Watts à 30 MHz ou RG142BU en Téflon pour une puissance continue jusqu'à 1500 Watt AWG à 30 MHz

Grazioli déconseille absolument l'utilisation de câbles à diélectrique FOAM expansé (diélectrique blanc spongieux) car ils ne peuvent pas être enroulés autour du tore sans compromettre ses caractéristiques électriques.

Instructions pour construire le choke balun

Prenez le câble coaxial, étalez-le sur une surface et marquez la moitié de sa longueur avec un morceau de ruban isolant ou un marqueur.

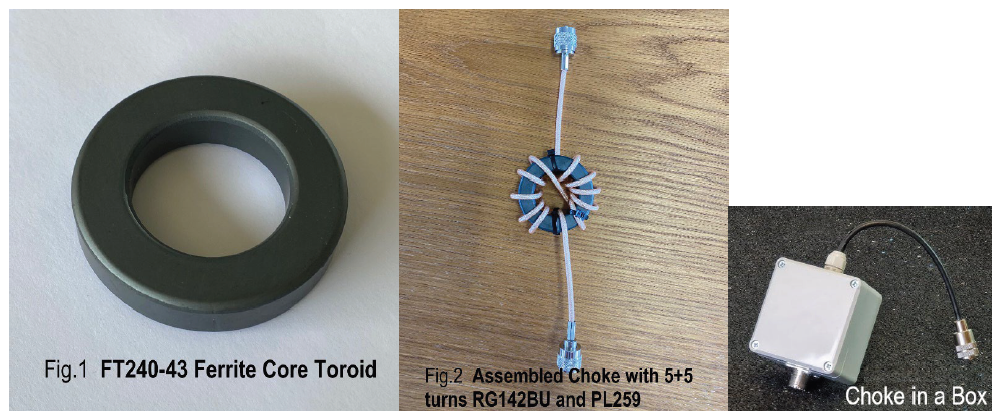

Puis insérez-le dans le tore Fig.1 jusqu'au repère, et fixez-le avec une pince en plastique, commencez à enrouler les bobines en faisant passer le câble à travers le tore au moins 5 ou 6 fois, puis faire les 5 ou 6 tours du côté opposé avec la même procédure, jusqu'à obtenir le balun comme celui de la Fig.2.

Fixer l'extrémité de l'enroulement avec une autre pince et votre balun est terminé. Il suffit maintenant d'installer les connecteurs des deux côtés, et de connecter un côté à l'antenne et l'autre à la ligne de descente coaxiale.

Si vous souhaitez le fixer au mat de support, nous recommandons de placer une épaisseur de bois ou de plastique d'au moins 4 - 5cm entre eux pour éviter qu'ils ne soient affectés par la masse métallique.

Pour protéger le balun, vous pouvez utiliser un boîtier en plastique pour installations électriques, en installant une SO239 sur la partie inférieure du boîtier vers la ligne de descente, et un presse-étoupe sur la face supérieure, où se trouve le câble qui va connecter l'antenne qui sortira, percez un ou deux trous dans la base pour évacuer toute condensation.
