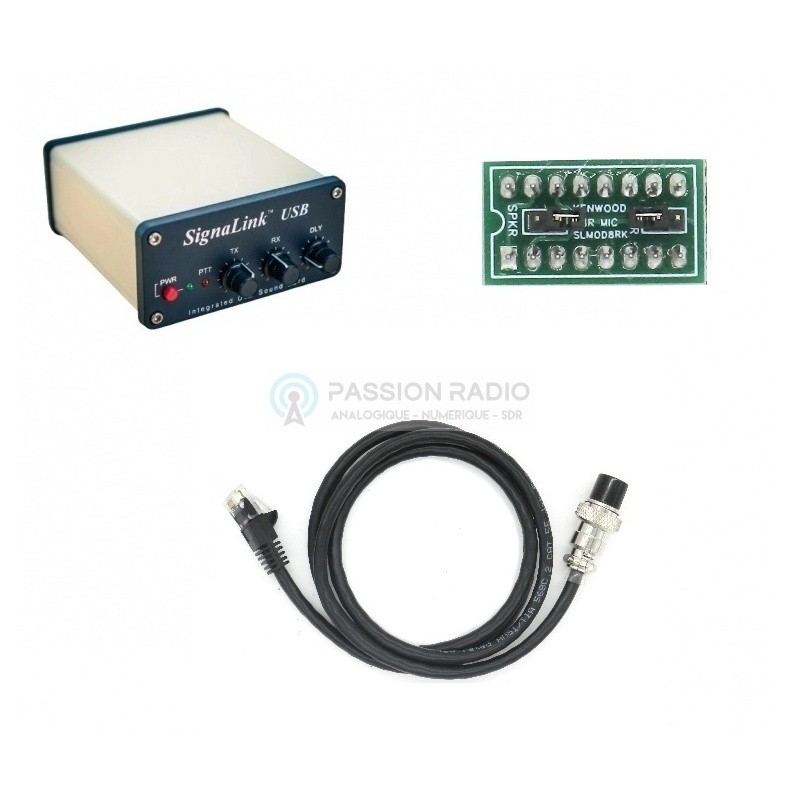

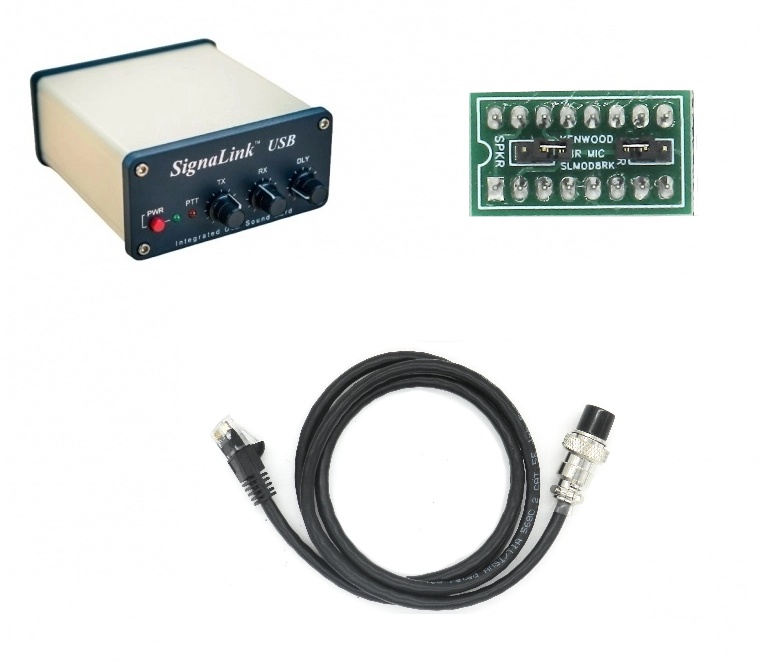

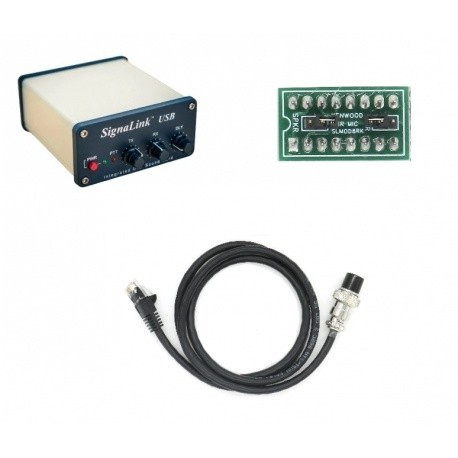

Pack Signalink-SLUSB-8R + SLMOD8-RK pour Kenwood & Alinco avec prise micro 8 broches

• Alimentation : Port USB compatible USB 1.1/2.0/3.0, connecteur Male B
• Consommation : ~140mA en transmission, ~80mA nominal
• Température de fonctionnement : -30°C à +60°C
• Réponse en fréquence audio : 200 Hz - 4000 Hz à 600 ohms
• Taux d'échantillonnage : 16 Bits, jusqu'à 48Khz
• Système d'exploitation : Windows 98SE, ME, 2000, XP, Vista, Windows 7, 8.x et Windows 10
• MAC OS 9.1, MAC OS X 10.00
• Entrée/sortie radio Z : 600 Ohm
• Délai Auto-PTT™ : 30 ms à 3 secondes
• Circuit PTT : Relais, valeur nominale - 1A @ 24VDC (max), 0.5A @ 120VAC (max)
• Connexion radio : Audio TX, Audio RX, PTT, GND et RJ-45 femelle
• Audio RX/haut-parleur : Jack mono 3,5 mm mono
• Boîtier : Aluminium extrudé, revêtement en poudre
• Dimensions : 40 x 81 x 91 mm
• Poids : 187g

Postes radios compatibles

Ce pack Signalink est compatible avec les postes radios ci-dessous et les versions Européennes ou américaine.

KENWOOD
TM-201/211/221/231
TM-241/2530/2550
TM-2570
TM-321/331/3530/401
TM-421/431/441/521
TM-531/541/621/631
TM-701/721/731
TR-50/751/851
TS-50/60/140/430/440
TS-450/570/660/670
TS-680/690/701/711
TS-780/790/811/850
TS-870/930/940/950
TS-2000
TW-4000/4100

ALINCO
ALD-24T
ALR-22T/22HT/72T
DR-110T/112T
DR-130T/135E/135T
DR-150/235T
DR-430T/435E/435T
DR-510T/570T
DR-590T/592T/599T
DR-600T /610E/610T
DR-620E/620T
DX-70T /70TH/70EH
DX-77
DX-SR8T/E
DX-SR9

Réglages des cavaliers PWR / SPKR - Pour maintenir la compatibilité avec autant de radios que possible, ce module de cavaliers a deux petits cavaliers qui peuvent être réglés pour activer l'alimentation et le haut-parleur audio.

PWR - Ce cavalier n'est *PAS* utilisé avec le SignaLink USB, mais peut être installé pour alimenter l'ancien modèle SignaLink SL-1 ou SL-1+ à partir de votre radio s'il y a suffisamment de puissance disponible sur la broche n°5 du connecteur du micro (vérifiez le manuel de votre radio).

SPKR - Ce cavalier ne doit être installé que si votre radio dispose d'un haut-parleur audio sur la broche n°6 de la prise Mic (vérifiez le manuel de votre radio).  Si le haut-parleur audio n'est pas disponible, vous devrez connecter un câble audio entre la radio et le SignaLink comme décrit dans le manuel d'installation de SignaLink.

Le SignaLink USB supporte pratiquement TOUS les modes numériques disponibles pour les interfaces de carte son, y compris, mais sans s'y limiter, les modes PSK31, MT-63, WSJT/WSJT-X (FT8, JT4, JT9, JT65, QRA64, ISCAT, MSK144, WSPR, JTMS, FSK441, FSK315, ISCAT, et JT6M.), SSTV, APRS ®, Packet (300 et 1200 bauds), VARA HF, VARA Narrow, et VARA Wide.

Le SignaLink USB supporte également pratiquement TOUS les modes vocaux (VOIP, RoIP, etc.), tels que EchoLink ®, et Zello.

Les seuls modes que vous ne pouvez pas utiliser avec le SignaLink USB, ou toute autre interface de carte son, sont Pactor, G-TOR et Clover.
