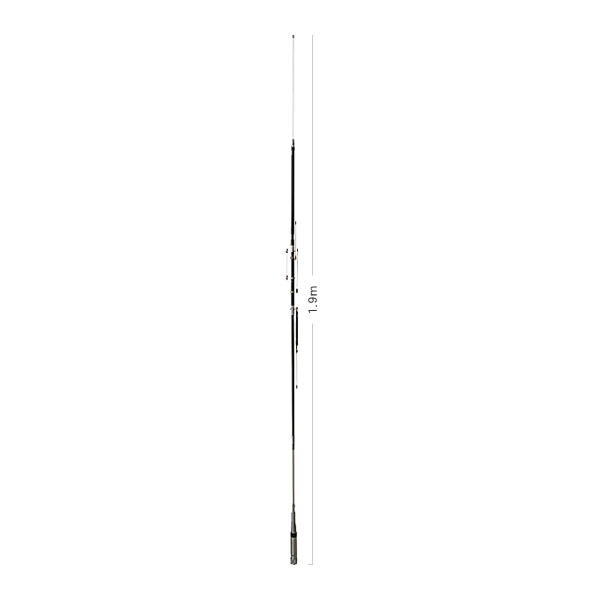

Antenne Diamond HV7CX multibande mobile HF VHF & UHF

Agrandir l'image

Fabricant : Diamond Antenna

Référence : DIAMOND-HV7CX-2821

État : Neuf

Pays d'origine :

Japon

Antenne Diamond HV7CX multibande mobile HF VHF & UHF

Aucun avis pour le moment

Imprimer

L'antenne Diamond HV7CX est une antenne mobile polyvalente conçue pour un usage radioamateur sur les bandes de fréquence HF 7/21/28 MHz, VHF 50 & 144 MHz ainsi que la bande UHF 430 MHz.

Sa construction robuste et sa facilité d'installation en font un choix idéal pour une utilisation en condition mobile avec une seule et même antenne pour toutes les bandes couvertes :

HF : 40m (7MHz), 15m (21MHz), 10m (28MHz) et avec le brin HVC14CX (en option) : 30m (10MHz) et 20m (7MHz)
VHF : 6m (50MHz), 2m (144MHz)
UHF : 70cm (430MHz)

Puissance maximale : 120W (SSB) en HF et 200W VHF/UHF
Longueur : 1.9 mètres
Base : Inclinable
Type de connecteur : PL-259

Selon le poste avec lequel l'antenne est utilisée, nous recommandons d'ajouter le diplexeur MX-62M afin de séparer les bandes HF et les bandes VHF/UHF.

Cette antenne Diamond HV-7CX est garantie d'origine en provenance directe du Japon.

Info livraison : Cette antenne est considérée comme un colis de très grande taille et les transporteurs appliquent un surcout supplémentaire pour l'expédition. Hauteur du colis 180cm.

Plus de détails

Télécharger

Manuel Diamond HV7CX

799.1k

Manuel Diamond HV7CX (EN)

357.79k

Fiche technique

Bandes de fréquences couvertes

7 à 7.1MHz
14 à 14.35MHz*
21 à 21.45MHz
28 à 29.7MHz
50 à 52MHz
144 à 146MHz
430 à 440MHz

Longueur :1.9m
Poids : 760g (avec bobine de charge 7MHz)
Gain :2.15dBi (144MHz) et 5.5dBi (430MHz)
ROS : Moins de 1.5:1 (21/28/50/144/430MHz), moins de 2:1(7/14MHz*)
Puissance max : 120W SSB (7/14*/21/28MHz), 200W SSB (50/144/430MHz)
Impédance : 50ohms
Connecteur : PL-259 (UHF Male)
Type d'antenne : 1/4 onde (7/14*/21/28/50MHz), 1/2 onde (144MHz), 2x5/8 onde (430MHz)
Fonctionne sans plan de masse uniquement sur 144/430MHz (2m/70cm)

* Requiert la bobine optionnelle HVC-14CX.

Conseils d'utilisations

1 - L'antenne HV7CX requiert un très bon plan de masse pour pouvoir être accordée sur les bandes HF. Pour les bandes VHF et UHF elle peut fonctionner sans plan de masse.

2 - Nous déconseillons l'utilisation d'un support de type embase magnétique avec cette antenne et recommandons un support pour voiture relié à la masse au chassis du véhicule ou bien un support à perçage.

3 - Pour le réglage du ROS sur les bandes HF, nous recommandons de commencer par le réglage de la bande 50MHz (6m), puis des autres bandes HF en ajustant la taille des brins de chaque bande. Pour la bande VHF-UHF il n'y a pas de réglage, l'antenne est pré-réglée pour la bande 2m et 70cm.
