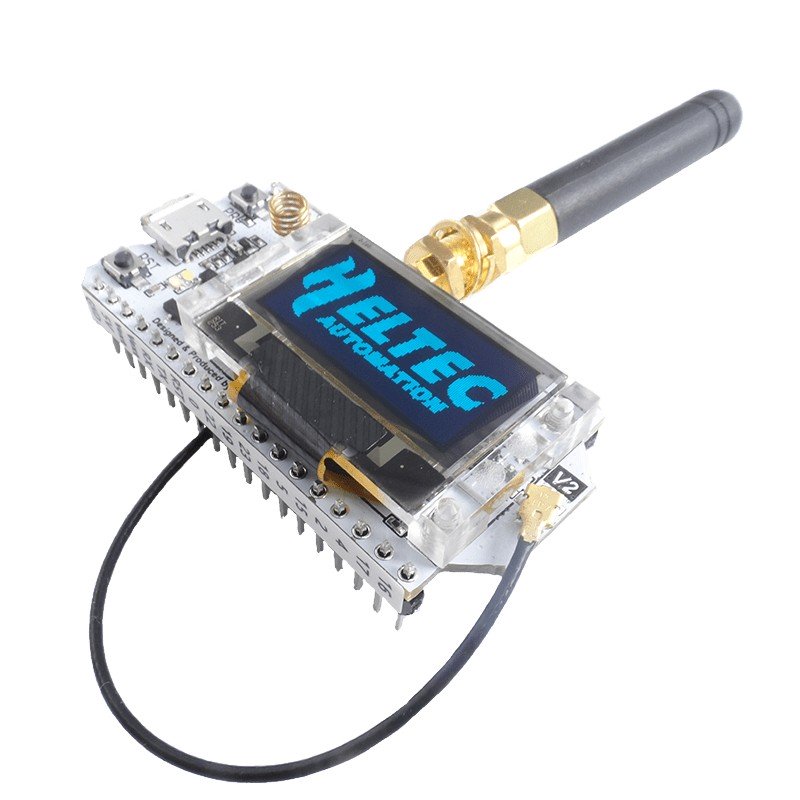

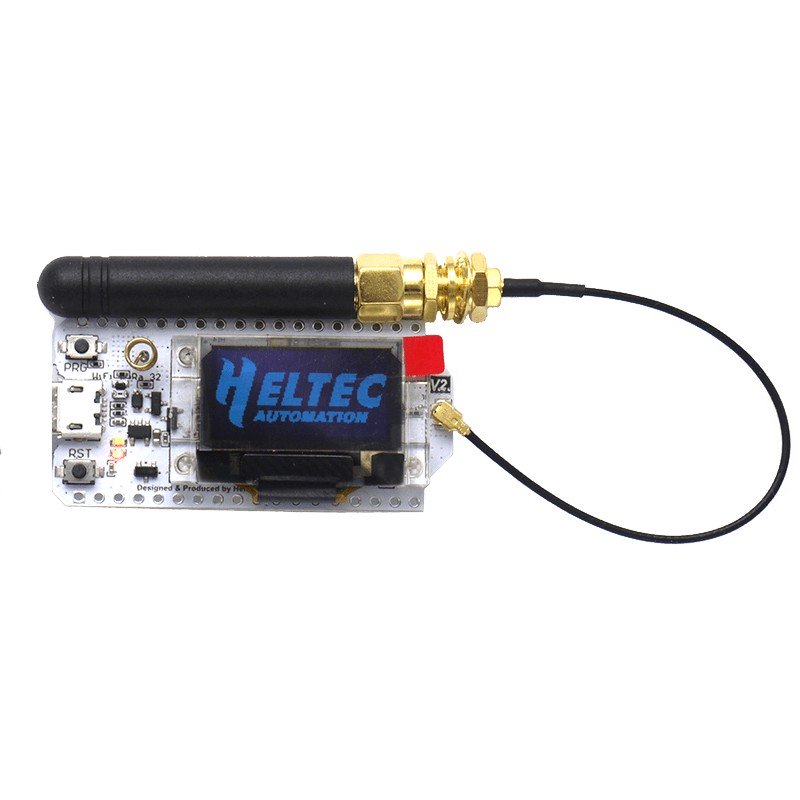

Tracker LoRa 433 & 868 Mhz ESP32 SX1276 Bluetooth WIFI Heltec

rating Aucun avis pour le moment

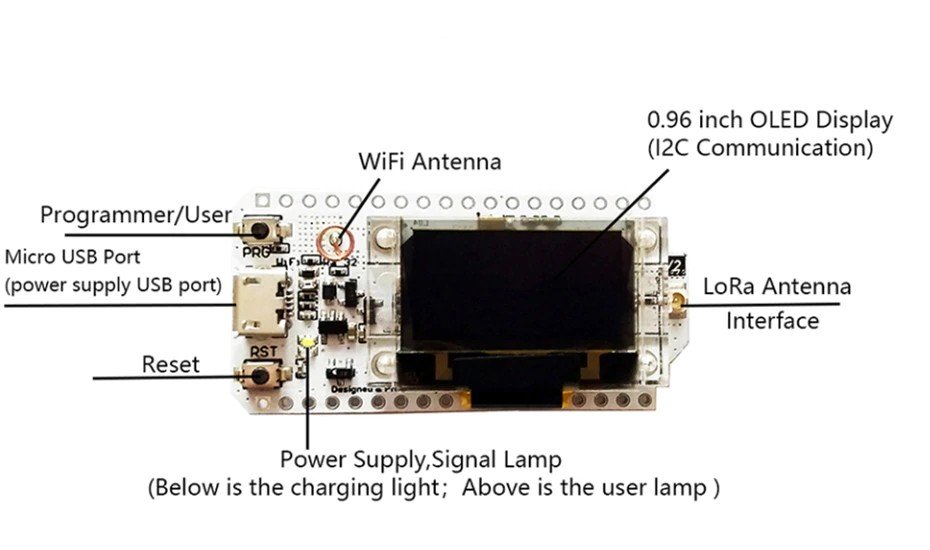

Ce tracker pour réseau LoRaWAN est une carte de développement IoT pour LoRa 433 Mhz ou 868 Mhz (selon le modèle) avec connexion WIFI 802.11 b/g/n/e/i, Bluetooth/BLE et écran OLED 2,4cm.

Compatible avec l'environnement Arduino, Windows, Linux, Mac et basé sur le microprocesseur ESP32 (dual-core 32 bits) et la puce LoRa SX1278 (version 433Mhz) ou SX1276 (version 868Mhz).

Intègre système de gestion de batterie, charge et décharges, protection contre les surcharges, commutation automatique alimentation USB / batterie.

Livré avec : 1 tracker LoRa ESP32 V2, 1 antenne lora 433 ou 868, 2 headers (à souder), batterie et câble micro-USB non inlcus.

Plus de détails

Ce matériel n'est plus disponible

  • 433 Mhz
  • 868 Mhz

Fiche technique

Spécifications tracker lorawan ESP32

Microprocesseur

ESP32 (240MHz dual-core, 520KB, Wi-Fi, Bluetooth BLE)

Puce LoRa

SX1276 (bande ISM 868 Mhz)
SX1278 (bande ISM 433 Mhz)

Puissance LoRa max

18dBm ± 2dB - 60-80mW

Matériel

UART x 3; SPI x 2; I2C x 2; I2S x 1

12 – bits ADC; 8 – bits DAC

29 GPIO

Ecran

2,4cm affichage OLED

Mémoire Flash

8MB (64M-bits) SPI FLASH

Connecteur

1 Micro USB
1 Connecteur antenne IPEX (U.FL)
1 Batterie

Dimensions

50.2 x 25.5 x 9.74 mm

USB to UART Bridge

CP2102 (drivers)

Alimentation

Batterie 3.7V Lithium - Non incluse
USB : 5V
Pin : 3.3V ou 5V

Consommation

Veille : 800uA
WIFI : 115 - 135mAh
LoRa TX 10dB : 50mAh
LoRa TX 20 dB : 130mAh

Documentation Heltec WiFi LoRa 32

Comment établir une connexion série entre votre carte ESP32 sous Windows, Mac ou Linux

Bibliothèque Arduino pour les cartes Heltec ESP32 (ou ESP32 + LoRa) sur Github

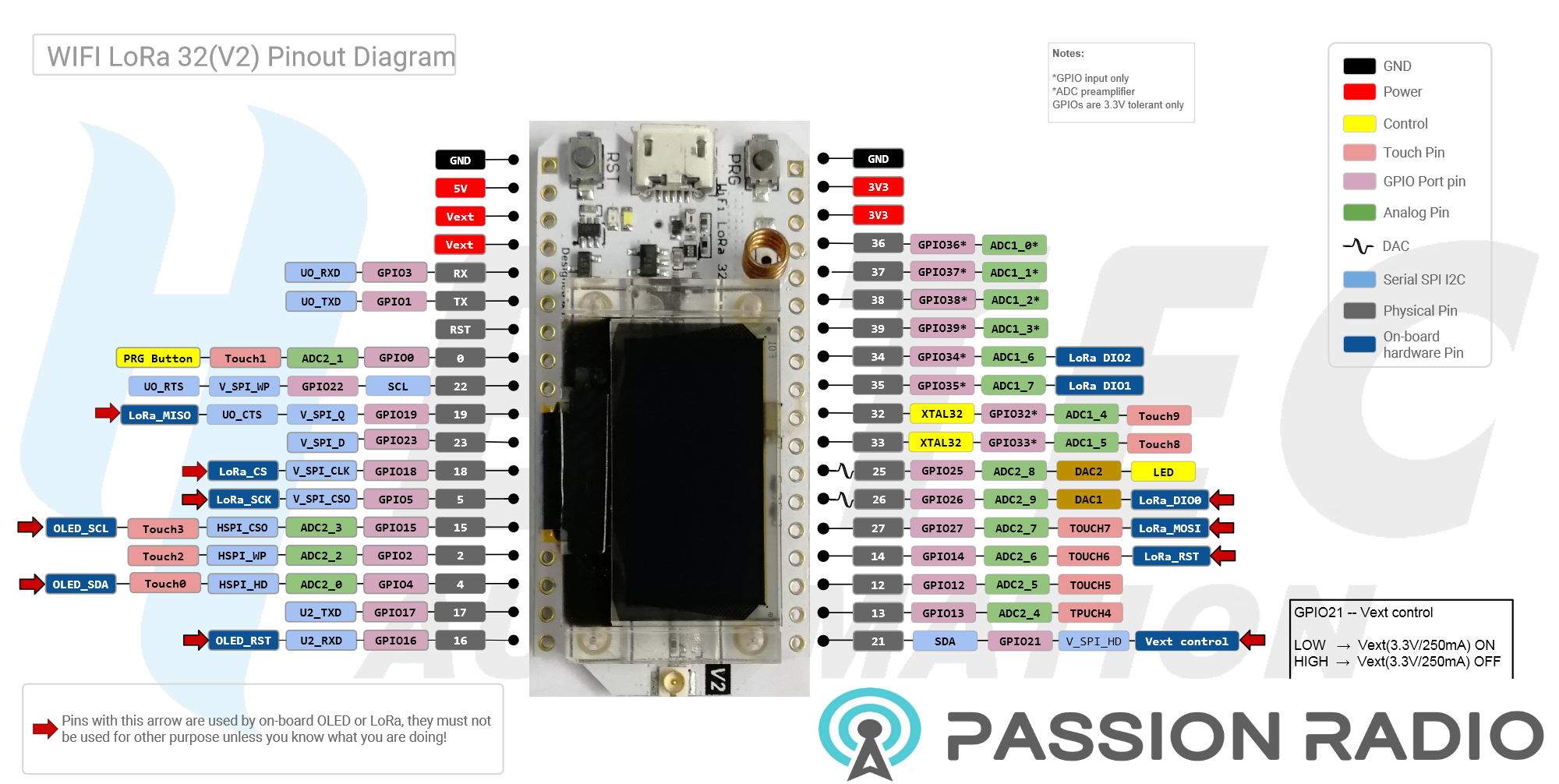

Schéma de branchement LoRa ESP32 V2

branchement heltec wifi lora 32
