KrakenSDR : Récepteur SDR pour Radiogoniométrie avec 5x Antennes gonio

• Nombre de canaux : 5 récepteurs SDR (contre 4 pour le KerberosSDR).
• Fréquence de réception : 24 MHz à 1,766 GHz. Nominale de 100 à 1000MHz.
• Taux d'échantillonnage : 2,56 MHz par canal.
• Stabilité d'oscillateur : 1 PPM, pour une synchronisation parfaite.
• Consommation électrique : 5 V, 2,2 A (11 W) via USB-C (nécessite un adaptateur ou batterie compatible non incluse).

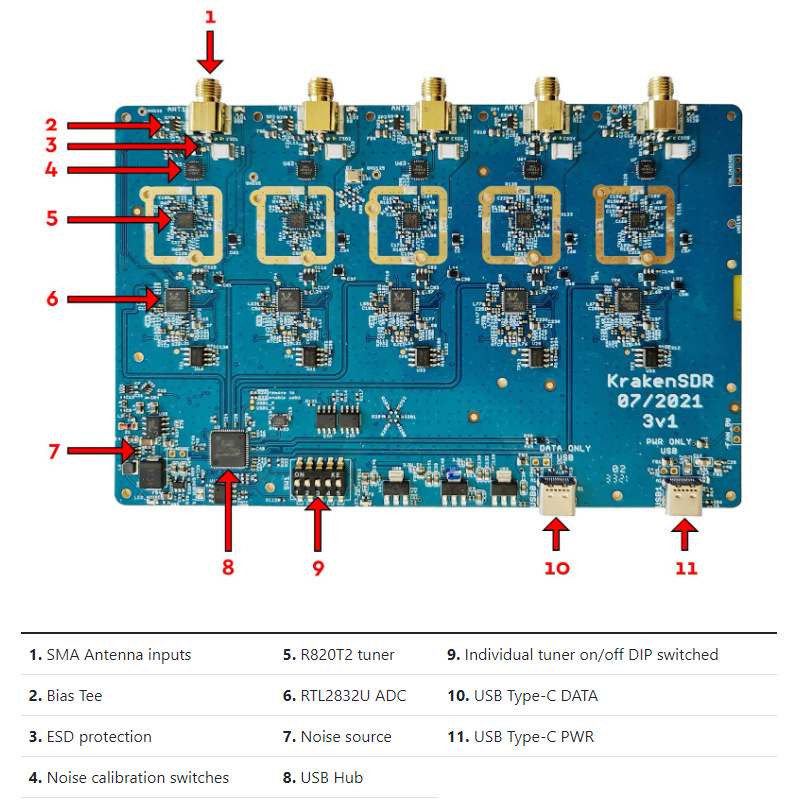

• Conception matérielle avancée :
  • Refroidissement actif et passif pour une utilisation jusqu’à 50 °C.
  • Boîtier robuste avec protection contre les décharges électrostatiques (ESD).
  • Bias tees intégrés (4,5 V) pour alimenter des composants RF externes comme des LNA.
• Logiciels supportés : Compatibilité avec KrakenSDR Direction Finding, GNU Radio, Heimdall DAQ, et autres outils open-source.

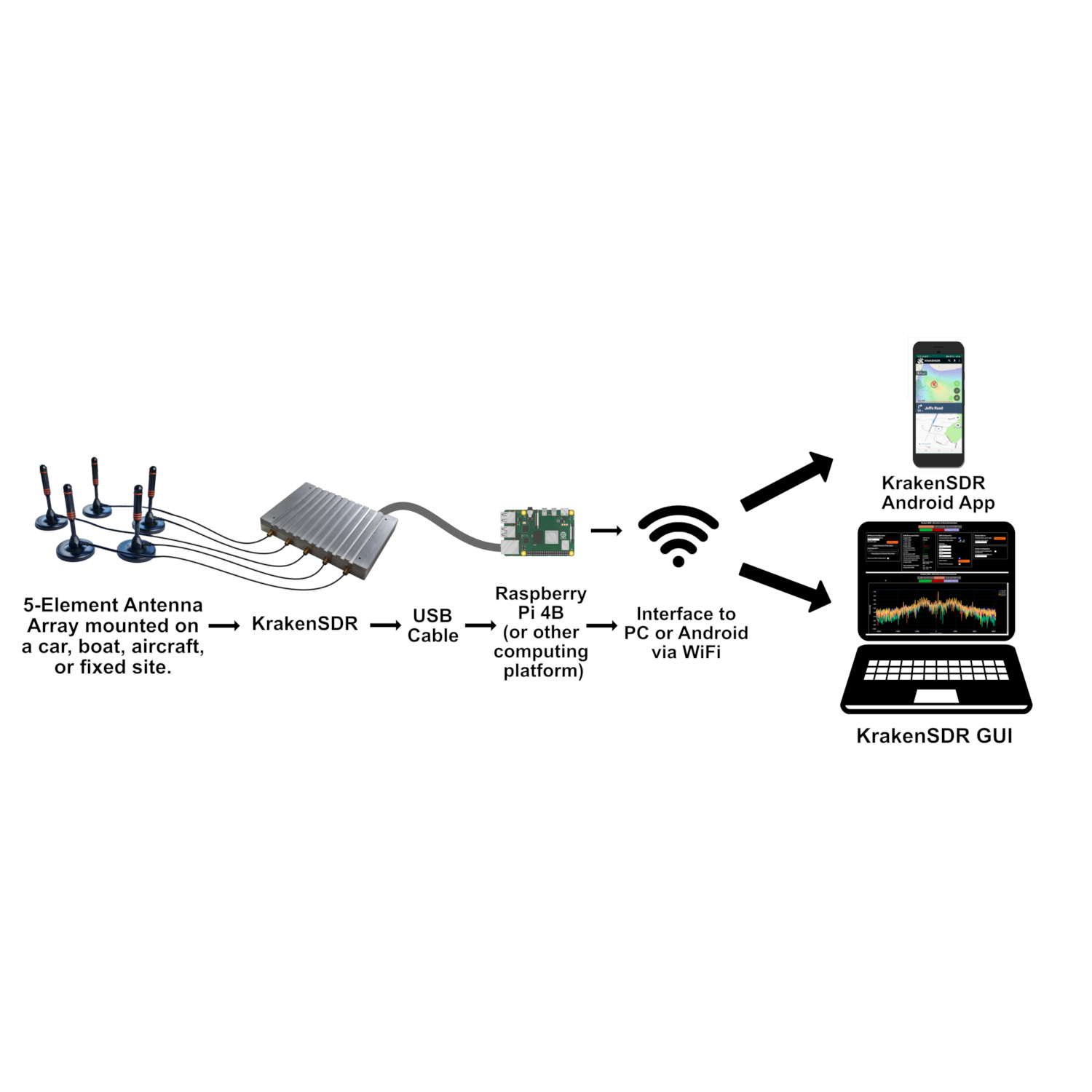

• Plateformes : Fonctionne sur Raspberry Pi 4, PC (Linux et Windows).

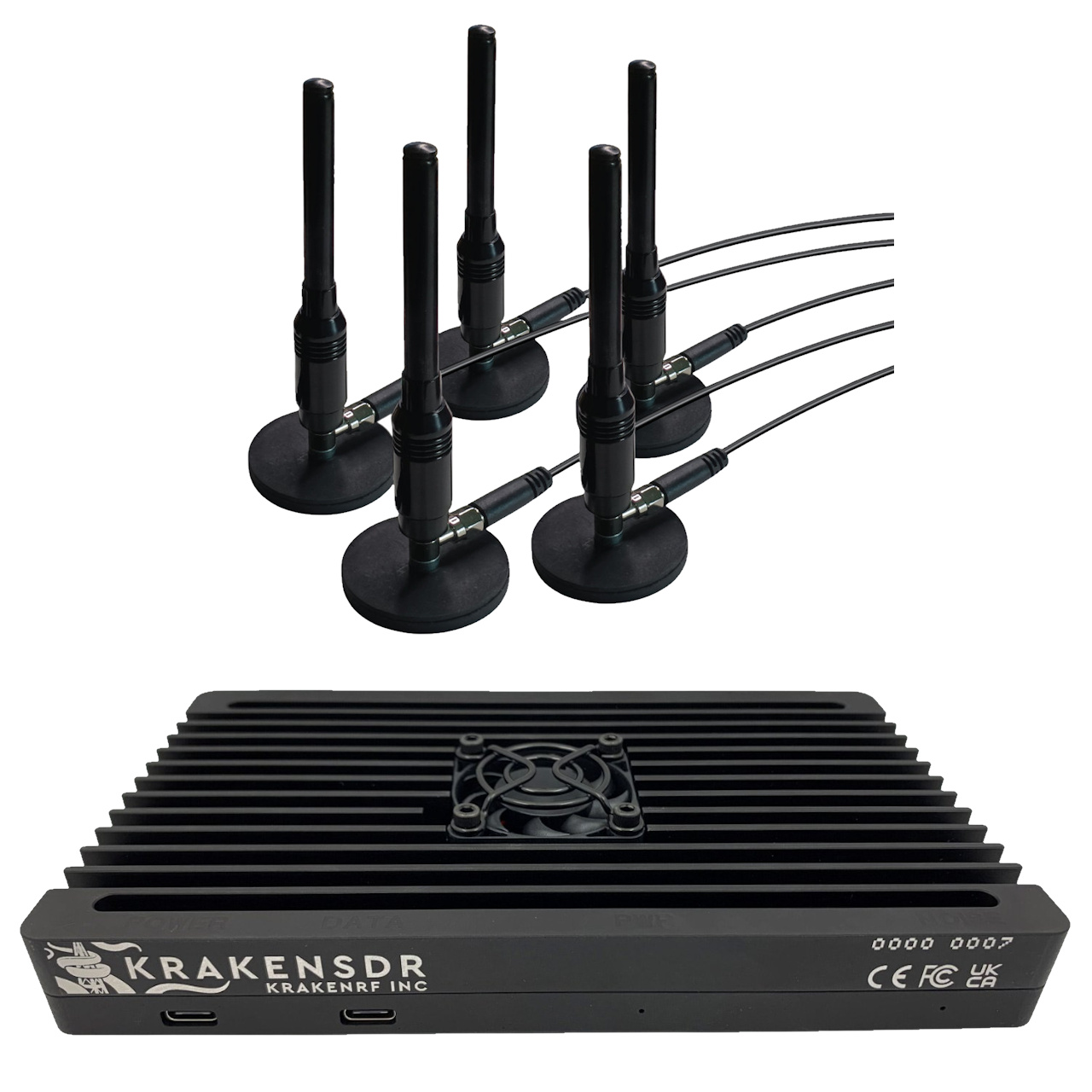

Antennes :

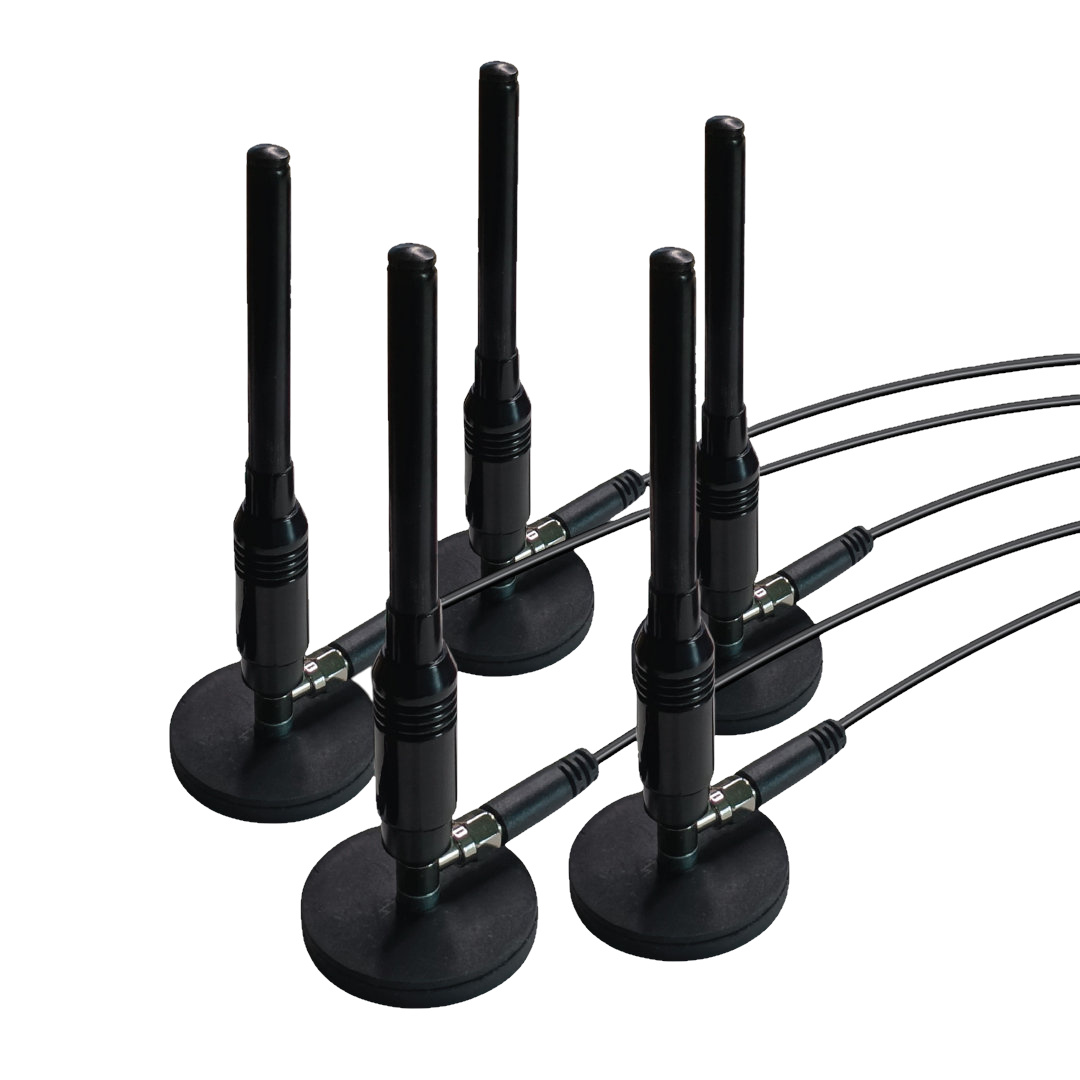

Pack de 5 antennes magnétiques VHF-UHF incluses, avec câble de 2m en SMA male.

Applications :

• Localisation de signaux RF, interférences ou émetteurs illégaux.
• Radiogoniométrie en véhicule pour recherche ou suivi d’actifs.
• Suivi de balises pour la faune, les équipements ou les opérations de secours.
• Expériences radioamateurs : chasse au renard, monitoring des répéteurs, etc.
• Radioastronomie et études scientifiques grâce à l’interférométrie.

Fonctionnalités :

• Calibration totalement automatique, éliminant les manipulations manuelles.
• Refroidissement amélioré pour une performance fiable dans les environnements fermés.
• Protection contre les surtensions et l’ESD pour une durabilité accrue.
• Cartographie précise des signaux avec l’application Android dédiée.

Design et ergonomie :

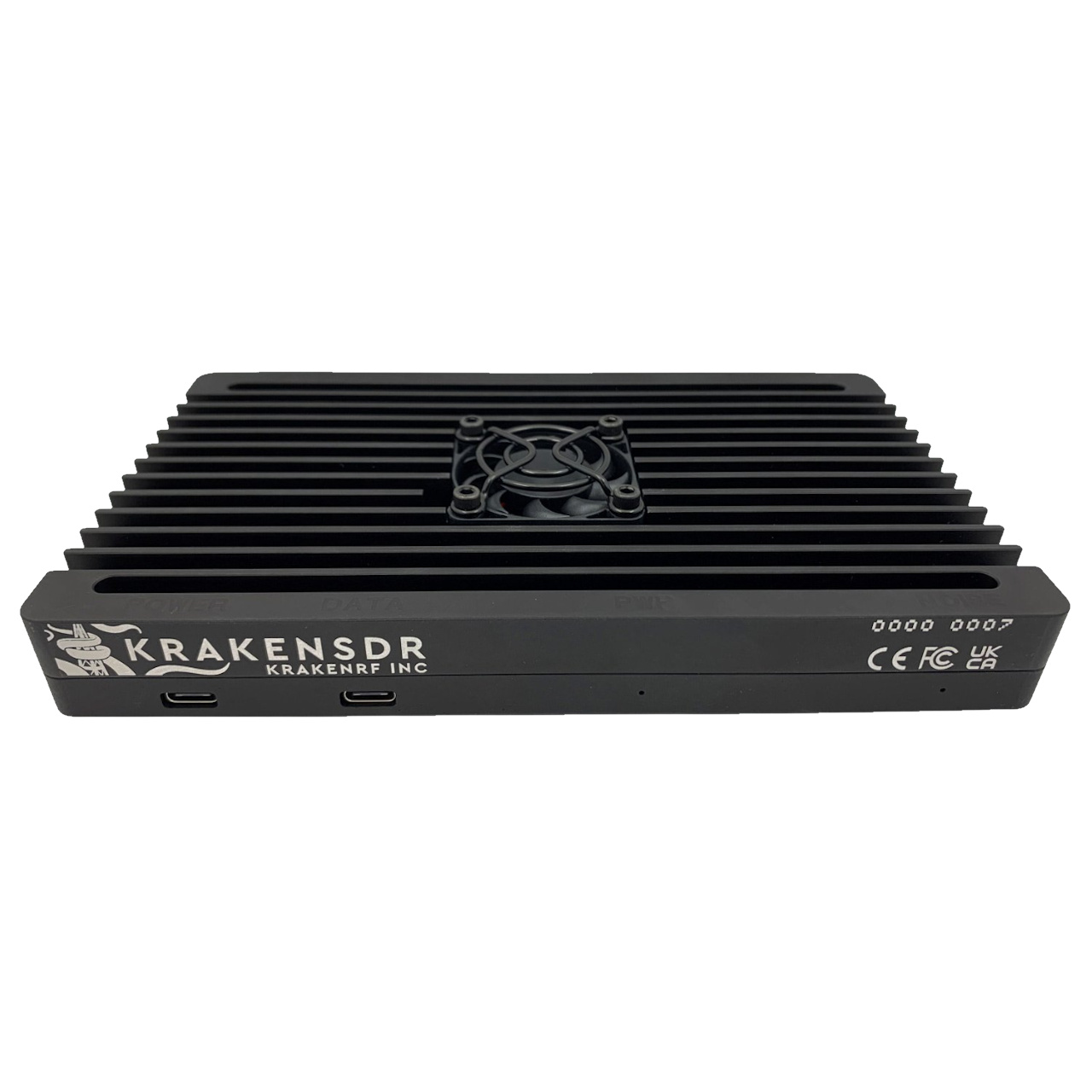

• Dimensions : 177 mm x 112,3 mm x 25,86 mm (+4,7 mm pour la grille du ventilateur).
• Poids : 670 g boitier seul
• Ports SMA : 5 entrées RX (CH0 à CH4).
• LED de statut : Indiquent l’alimentation, l'activité des canaux et l’état du bruit interne.

Documentation, support et wiki disponible sur https://github.com/krakenrf/krakensdr_docs/wiki

Un forum est disponible pour tout support technique sur : https://forum.krakenrf.com/

Radiogoniométrie et localisation par onde électromagnétique

La radiogoniométrie est une méthode utilisée pour déterminer la direction d'arrivée d’une onde électromagnétique. Fondée sur des principes physiques tels que la directivité d’antenne, l’interférométrie et l’effet Doppler-Fizeau, elle trouve des applications variées dans la navigation, la guerre électronique, la surveillance du spectre radio, et même les activités sportives.

Exemples d'applications

1. Navigation
   En navigation maritime et aérienne, la radiogoniométrie permet de localiser un récepteur par rapport à des émetteurs fixes, tels que des radiophares ou radiobalises.

   • Elle est utilisée pour tracer une position en triangulant les signaux provenant de deux émetteurs.
   • Une technique appelée homing permet de rejoindre un port ou un point précis à l’aide d’un seul émetteur.

   Historiquement, les navires et les avions utilisaient cette technologie avant l’avènement du GPS, bien qu'elle exigeait un opérateur entraîné pour corriger les anomalies de propagation liées aux conditions atmosphériques ou environnementales.

2. Guerre Électronique
   En contexte militaire, la radiogoniométrie sert à localiser des émetteurs hostiles, tels que des radars, des radios, ou des autodirecteurs de missiles. Cette localisation peut se faire :

   • Par triangulation à l’aide de plusieurs récepteurs en différents points.
   • Par calcul en fonction des mouvements du récepteur.


3. Recherche et Sauvetage
   En France, le plan SATER (Sauvetage Aéro-Terrestre) utilise la radiogoniométrie pour localiser les aéronefs civils ou militaires en détresse. Des radiogoniomètres tels que les ADF (Automatic Direction Finder) sont intégrés aux aéronefs pour détecter les signaux d’urgence.


4. Surveillance du Spectre Radio
   Les agences gouvernementales emploient la radiogoniométrie pour contrôler l’usage des fréquences radio et détecter les transmissions non autorisées.


5. Radioamateurs et Activités Sportives
   Les radioamateurs utilisent cette technologie pour le loisir ou la compétition, comme dans la radiogoniométrie sportive appelée chasse au renard, où les participants localisent des balises radioélectriques.


6. Suivi Écologique
   Dans la protection de la faune, des émetteurs miniaturisés permettent de suivre les déplacements d’animaux, aidant à leur préservation ou à des études sur leurs comportements.

Malgré la concurrence des technologies plus modernes comme le GPS, la radiogoniométrie demeure un outil utile dans ces domaines spécialisés.
