Pack MK3 LNB PLL TCXO + BIAS-T réception QO-100 10 GHz avec source 25MHz

rating Aucun avis pour le moment

Le Pack RemoteQTH 10 GHz LNB EXT OSC MK3 est un système avancé composé d'un bloc convertisseur à très faible bruit et d'un Bias Tee, optimisé pour la réception de signaux satellite en 10GHz avec une précision exceptionnelle.

Conçu pour les amateurs de radioastronomie et les communications par satellite (notamment QO-100), ce dispositif offre une solution intégrée pour une meilleure qualité, stabilité et précision de réception.

  • Bloc convertisseur à très faible bruit : Assure une réception claire des signaux satellites
  • Signal de référence PLL Externe de 25 MHz : Améliore la stabilité du signal pour une réception précise
  • LNB avec Oscillateur Local (LO) à 9750 MHz : Permet une conversion IF (Fréquence Intermédiaire) sur 739 MHz pour la réception 10489 MHz (QO100) et 618 MHz pour 10368 MHz (autres satellites).
  • Gain de conversion : Plus de 50dB à 700 MHz IF, optimisant la sensibilité en réception
  • Polarisation V + H : Prise en charge des polarisations verticales et horizontales avec alimentation +12V pour V-pol et +18V pour H-pol
  • Utilisation d'un seul coaxial pour l'alimentation, la conversion et la source de référence: Simplifie l'installation en réduisant le besoin de multiples câbles.
  • Filtrage du signal de référence : Par filtre à cristal (X-tal) pour une pureté de signal accrue
  • Atténuateur variable sur la FI : pour un ajustement précis du gain sans surcharger le récepteur
  • Entrée pour référence externe 10MHz ou GPSDO

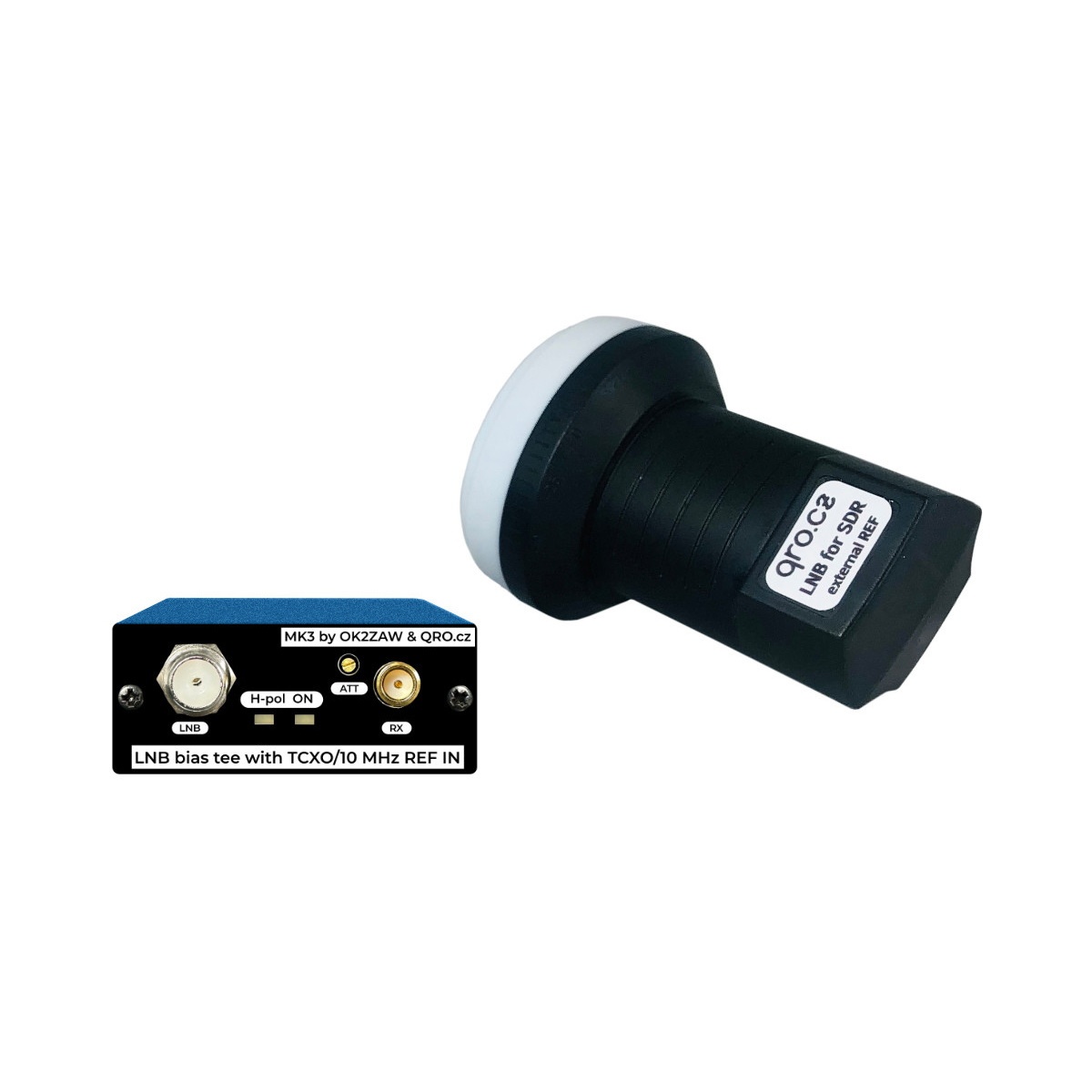

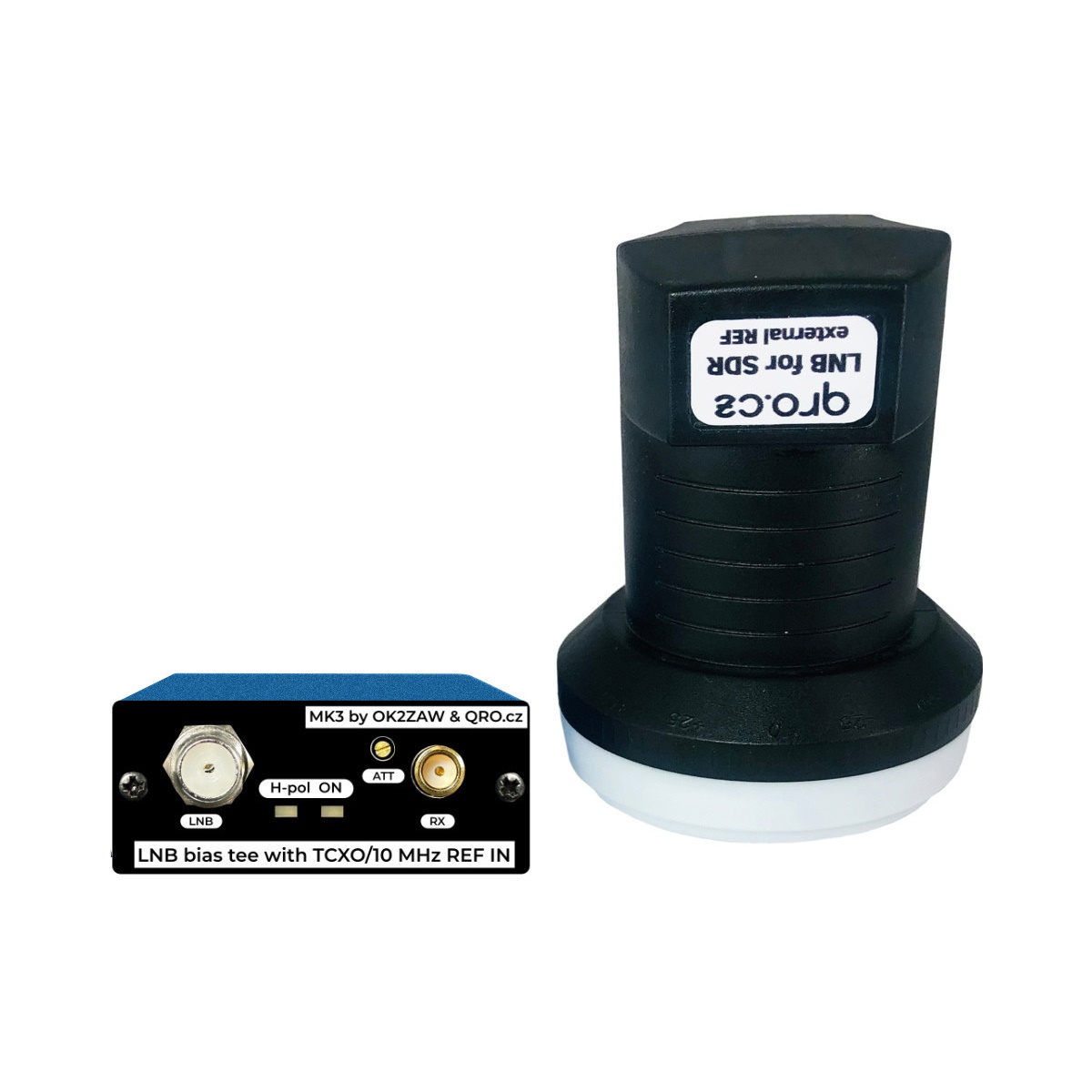

Livré avec : 1 Pack RemoteQTH 10 GHz MK3 avec LNB et Bias Tee assemblés et testés, 1 prise DC pour l'alimentation, 4 patins auto-adhésifs, LNB modifiée avec source de 25 MHz intégrée.

Plus de détails

163,93 € TTC

136,61 €

HT

169,00 € TTC

En stock

   4 pièces disponibles. Expédié de France en 24-72h.

Télécharger

Manuel LNB 10GHz avec OSC EXT FR

6.49M

10GHz LNB with EXT OSC (EN)

6.47M

Fiche technique

  • Oscillateur local LNB 9750 MHz (avec source 25 MHz)
  • Gain de conversion du LNB > 50 dB @ 700 MHz
  • IF LNB 739 MHz pour 10489 MHz (QO-100)
  • 618 MHz pour 10368 MHz
  • Puissance d'entrée de référence 10 MHz -3 dBm à +13 dBm
  • La stabilité avec une référence de 10 MHz dépend de la source de référence
  • Stabilité avec TCXO 25 MHz (0,2 ppm) 0,2 ppm (X 390)
  • Coupure à 25 MHz au port de sortie RX > 50 dB
  • Erreur de fréquence avec TCXO max 3 kHz, typ. moins de 1 kHz (après 5 minutes)
  • Alimentation en courant continu +12 V pour la polarisation verticale (NB)
  • +18 V pour la polarisation horizontale (WB)
  • Té de polarisation Perte FI typ. moins de 3,5 dB à 2 GHz
  • Atténuateur variable sur la FI 0 dB au signal NO

Performances et Protection :

  • Puissance d'Entrée de Référence de 10 MHz: De -3 dBm à +13 dBm, offrant une flexibilité dans le choix de la source de référence.
  • Stabilité: Avec TCXO de 25 MHz à 0,2 ppm, assurant une précision exceptionnelle dans la réception des signaux.
  • Coupure à 25 MHz au Port de Sortie RX: Supérieure à 50 dB, réduisant efficacement les interférences indésirables.
  • Erreur de Fréquence avec TCXO: Maximum de 3 kHz, typiquement moins de 1 kHz après 5 minutes de chauffage.

Alimentation et Installation:

  • Alimentation en Courant Continu: +12 V pour la polarisation verticale (NB) et +18 V pour la polarisation horizontale (WB).
  • Té de Polarisation: Perte FI typiquement inférieure à 3,5 dB à 2 GHz, minimisant l'impact sur la qualité du signal reçu.

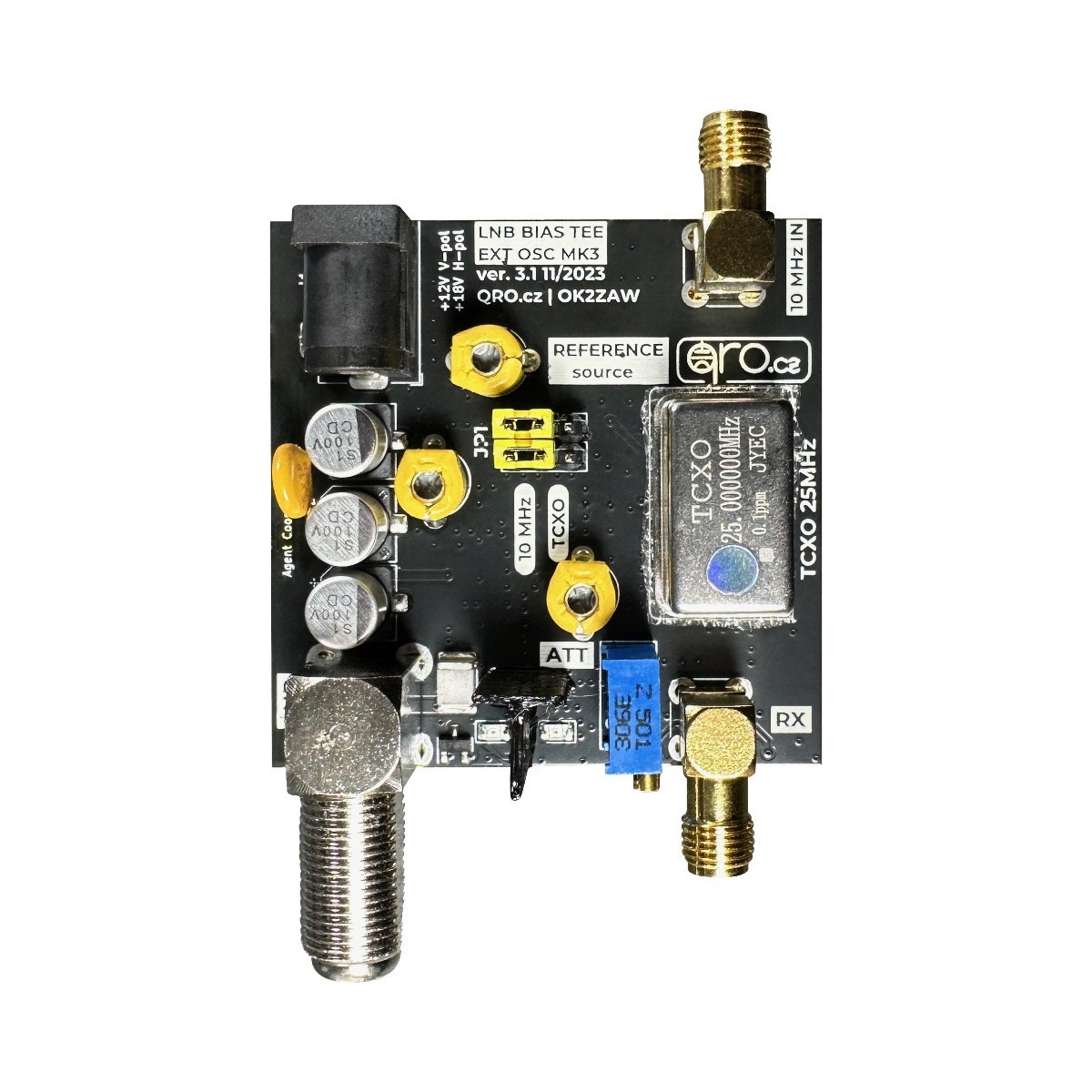

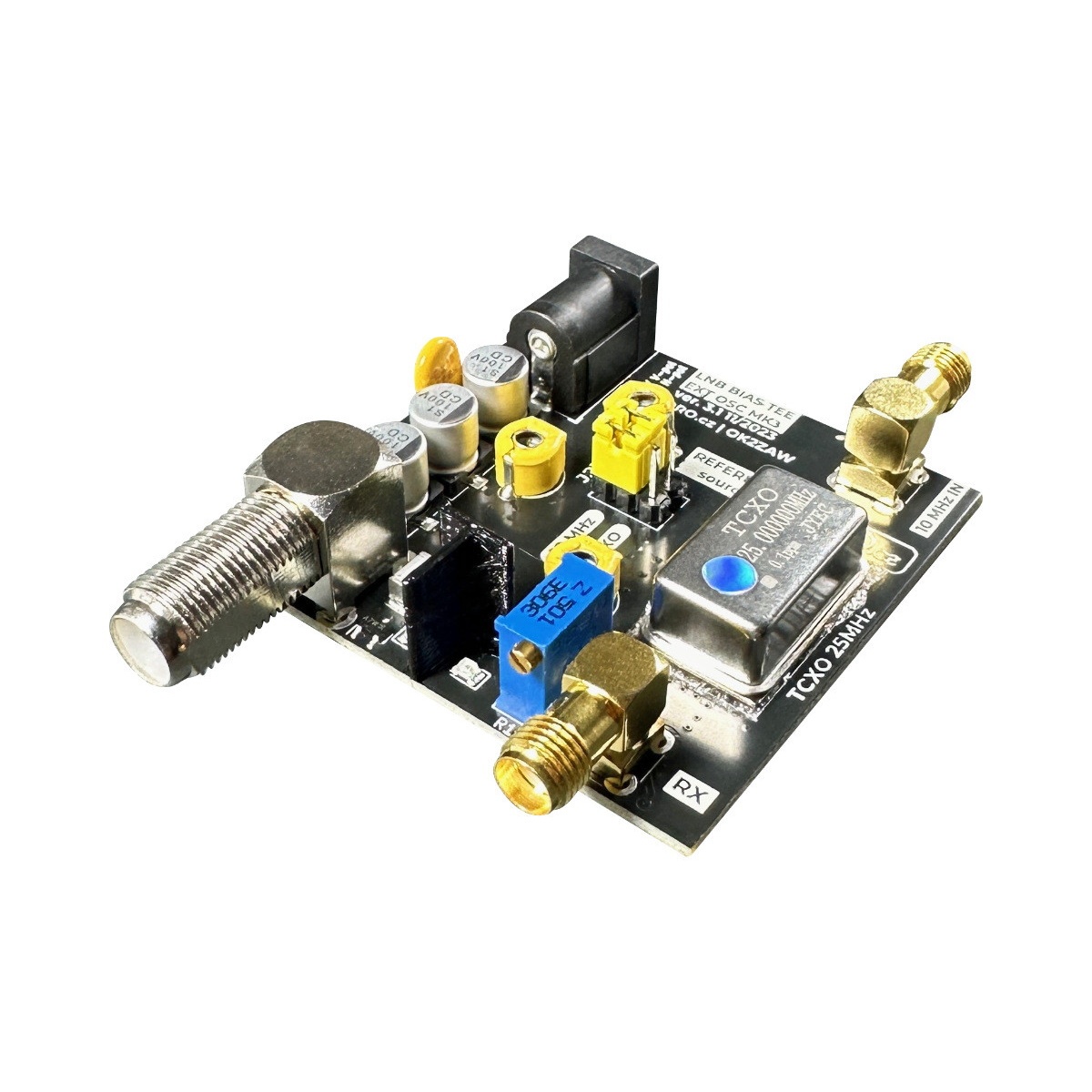

Ce nouveau Bias Tee Box MK3 offre deux options de signal de référence LNB. Le premier est un TCXO interne (très précis et stable), il peut être utilisé si vous ne pouvez pas connecter une source 10MHz externe. Si vous disposez d'une source de signal de précision 10MHz externe, par exemple GPSDO, vous obtiendrez un signal de référence encore plus précis et stable pour la PLL dans le LNB.

Le signal de référence est envoyé au LNB avec le signal IF du LNB via un câble coaxial. Dans cette version MK3, le signal de référence est multifiltré par des filtres à quartz, ce qui garantit à la fois la pureté du signal et la réduction des éventuelles composantes harmoniques.

Le résultat est un signal FI beaucoup plus propre et un bruit de phase PLL nettement meilleur (par rapport à la version précédente), même en cas d'utilisation d'une source de référence de 10 MHz (GPSDO) de moindre qualité. Ceci est particulièrement utile pour les signaux faibles au niveau et en dessous du plancher de bruit (ex. en EME).

Un diplexeur spécialement conçu dans le boîtier Bias Tee sépare le signal de référence (25MHz) du signal IF ( > 600MHz) et de l'alimentation DC du LNB.

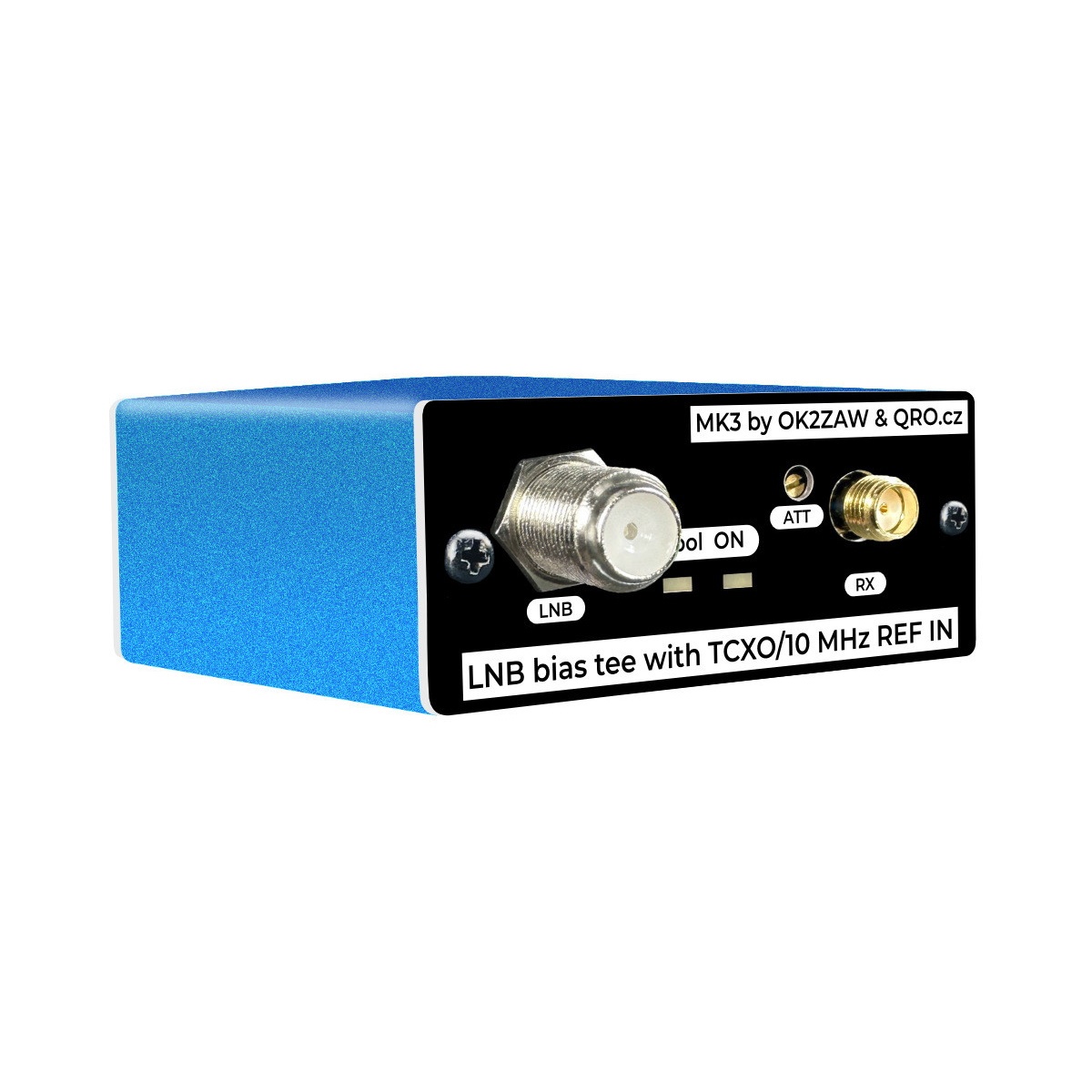

La commutation de la polarisation vers H-pol est indiquée par une LED sur le panneau avant (tension d'alimentation supérieure à 18V).

L'alimentation est protégée par un fusible électronique qui protège le boîtier en cas de court-circuit dans le câble coaxial. L'entrée du LNB est également protégée par un tube à décharge et des diodes antiparallèles.

Le signal FI du LNB passe par le diplexeur de fréquence et de puissance jusqu'à l'atténuateur variable. Cela permet d'ajuster le gain de conversion du LNB afin d'éviter de surcharger le récepteur.

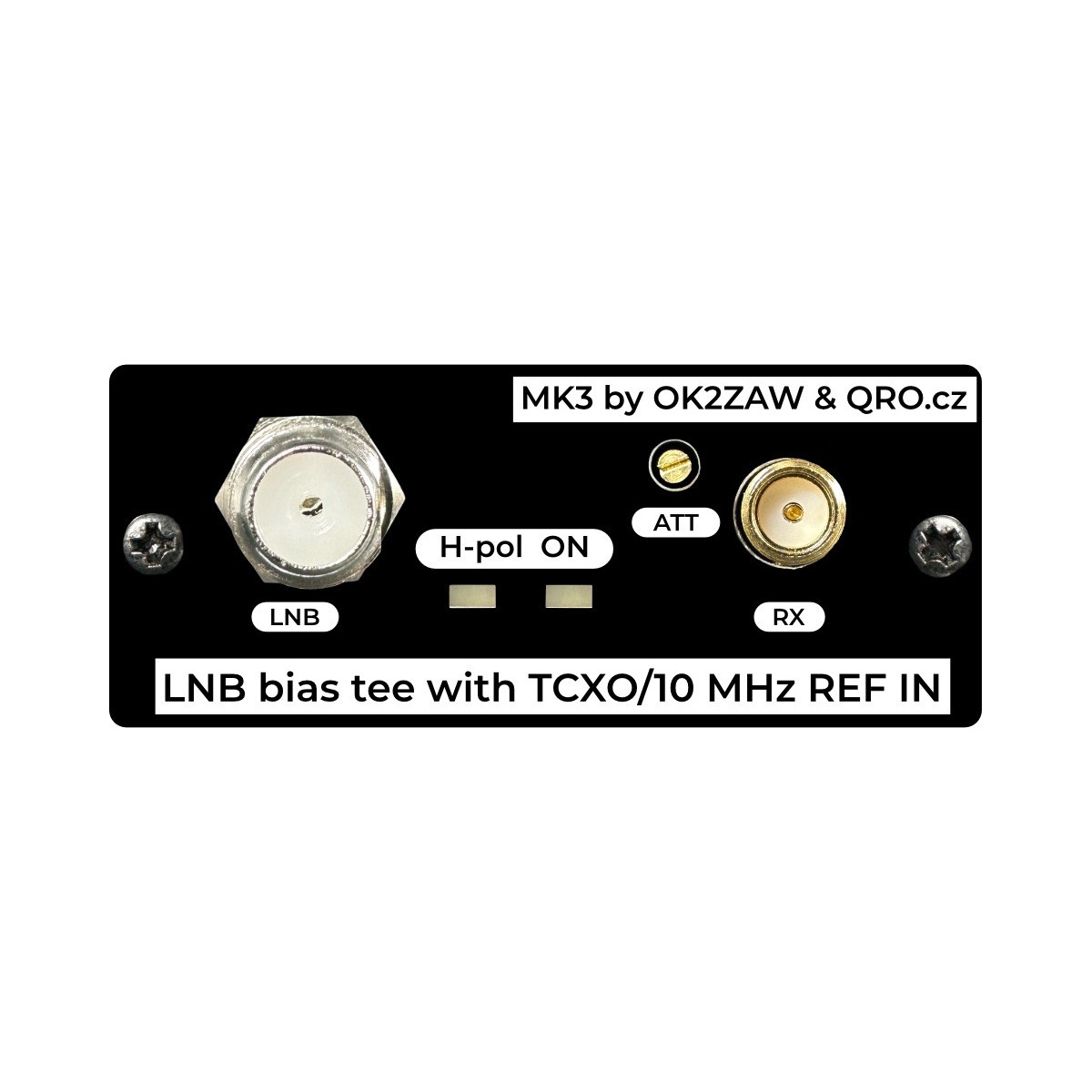

Dans cette version MK3, le trimmer ATT est positionné de façon à ce que le gain puisse être facilement ajusté sur le panneau avant du boîtier.

La sortie RX est à nouveau protégée par des diodes, et il y a un fusible qui déconnectera l'unité s'il y a un signal fort sur le port RX - un signal provenant d'un TX mal connecté et des niveaux supérieurs à 20mW - protégeant le boîtier et le LNB de la destruction.

La principale différence par rapport à l'ancienne version est le filtrage du signal de référence de 25 MHz. Des filtres X-tal sont utilisés pour obtenir le meilleur filtrage possible. Un avant l'amplificateur tampon et un après. Un autre se trouve directement dans le LNB. Grâce à ce filtrage, on obtient un meilleur bruit de phase et une plus grande clarté du signal.

Application

  •     Expériences SAT spéciales (mdpi.com)
  •     Expériences Starlink
  •     Projets universitaires en bande Ku
  •     Récepteurs cohérents
  •     Satellite QO-100 Es'Hail
  •     TROPO 10GHz
  •     SatTV DXing
