Ampli RF 2400 MHz 20dB Analog Devices CN0417 Analog Devices Satellite & QO-100 QO100-ANALOG-CN0417-777

Agrandir l'image

Afficher toutes les images

Fabricant : Analog Devices

Référence : QO100-ANALOG-CN0417-777

État : Neuf

Pays d'origine :

Etats-Unis

Ampli RF 2400 MHz 20dB Analog Devices CN0417

Lire l'avis

Note moyenne : 5/5 Nombre d'avis : 1

Imprimer

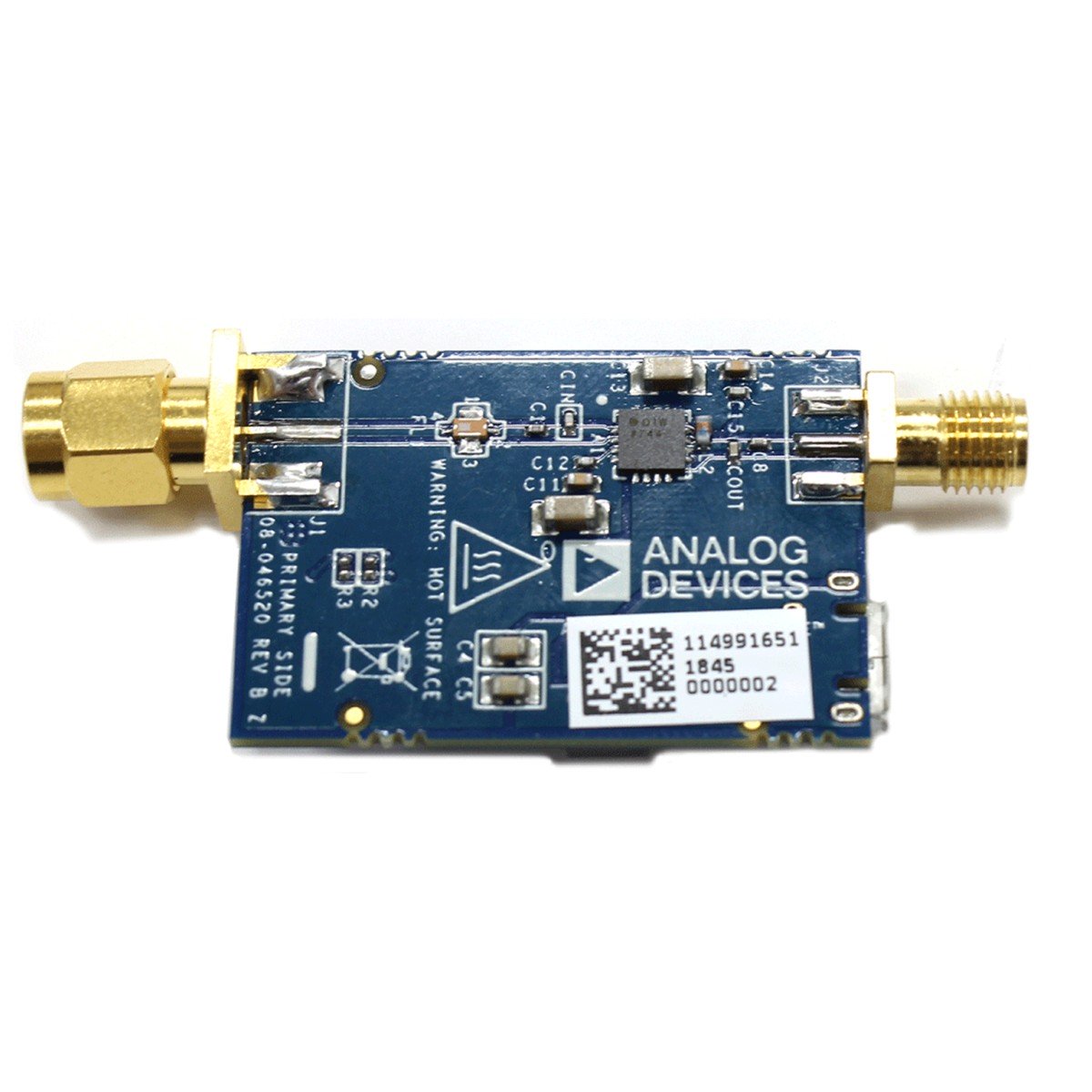

Le circuit ampli RF Analog Devices CN0417 est un petit amplificateur de puissance, alimenté par micro-USB, équipé d'un filtre passe-bande 2400 à 2500Mhz et optimisé pour fonctionner sur 2400 MHz avec un gain de 20-21dB.

Il s'alimente en 5V directement via une prise micro-USB (câble non fourni). Connecteur entrée et sortie RF en SMA.

Ce matériel est recommandé pour être utilisé avec le PlutoSDR/Adalm-Pluto.

Livré avec : 1 Ampli RF 2.4Ghz EVAL-CN0417-EBZ Analog Devices, version 08-046520 REV C.

Plus de détails

Télécharger

Doc Analog Devices CN0417

103.37k

Fiche technique

Spécification ampli RF 2400Mhz Analog CN0417

Gamme de fréquence: 2400 - 2500 MHz
Gain RF : 21dB maximum
Impédance : 50 Ohms
Tension alimentation max: 5V / 370mA

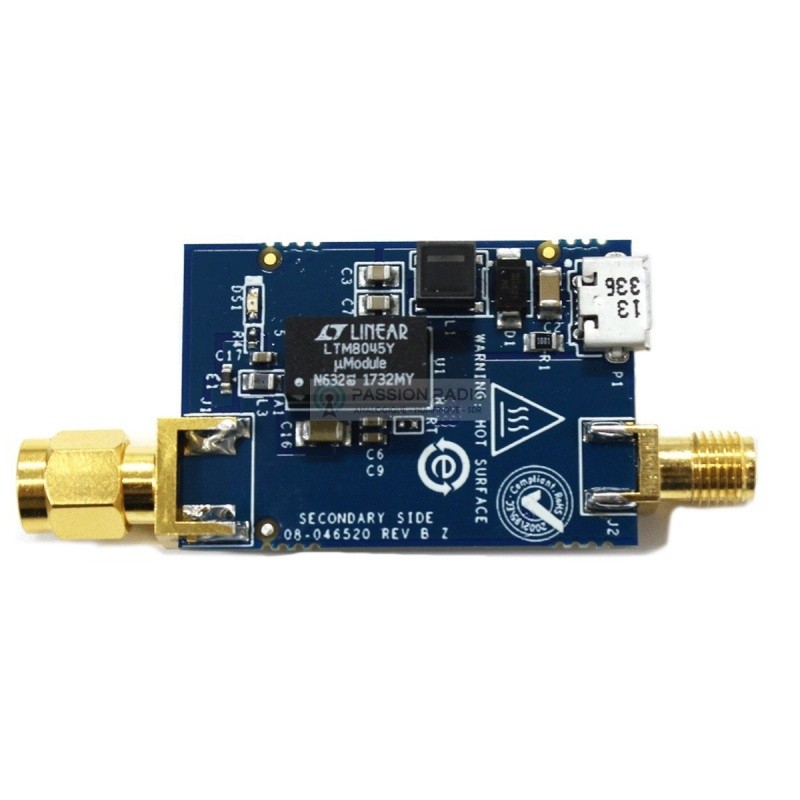

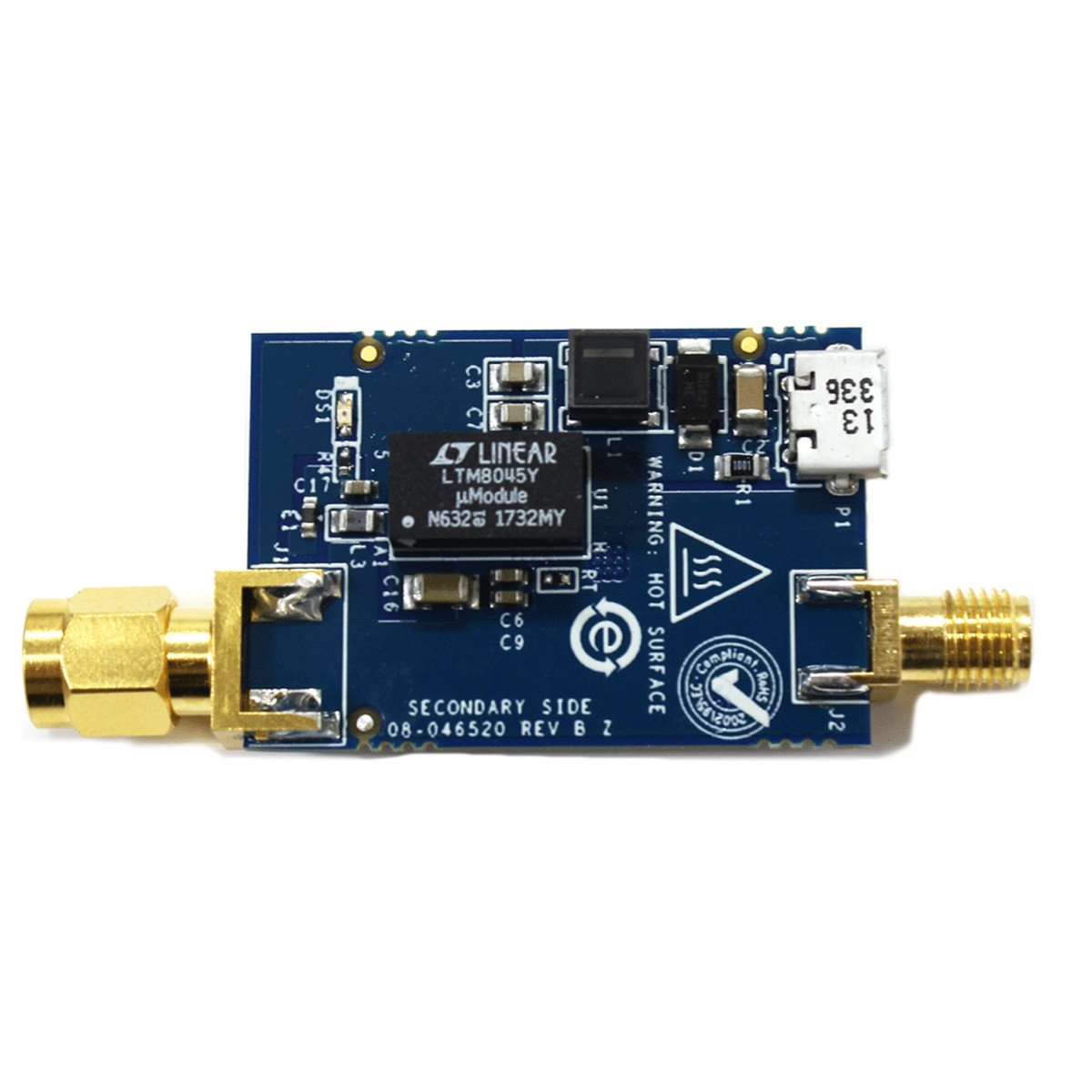

Avec circuit : ADL5606 et LTM8045
Version : 08-046520 REV C
Perte d'insertion: 0.4dB @ 2000 MHz

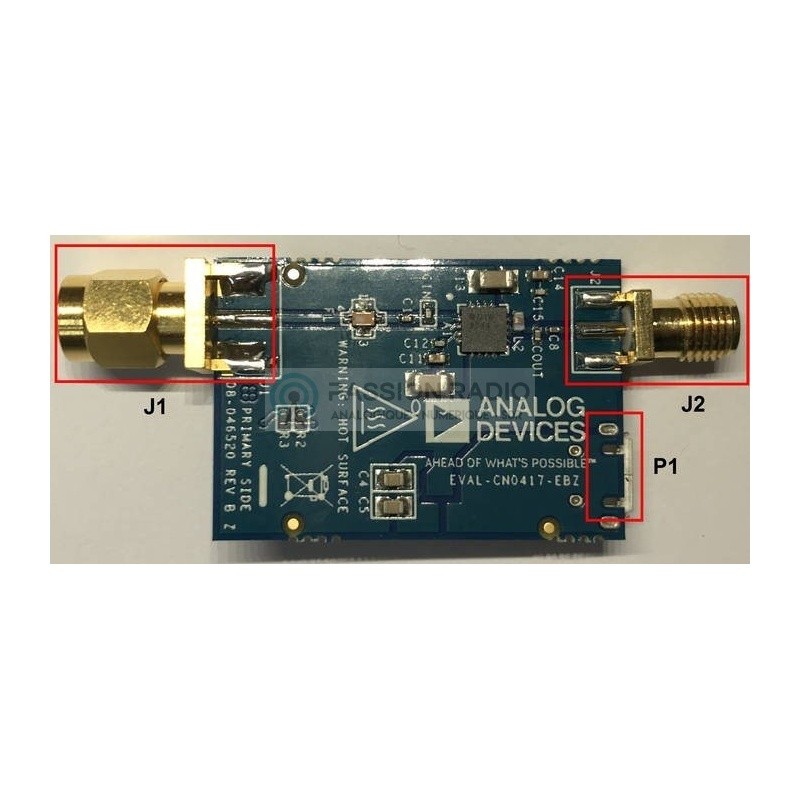

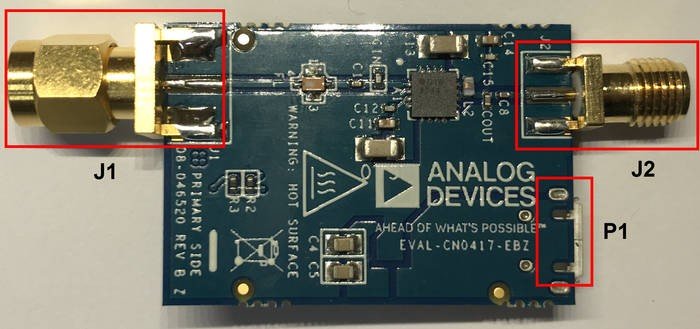

Connecteur J1 : SMA Male (vers le TX SDR)
Connecteur J2 : SMA Femelle (vers une antenne)
Normes CE & Rohs
Garantie 2 ans*

* La garantie ne couvre pas le PA et la perte de puissance, pouvant résulter d'une erreur de montage, d'un mauvais réglage de l'antenne (ROS), d'une puissance maximum d'entrée non respectée, d'un court-circuit de l'alimentation ou de la ligne coaxiale et les dommages liés aux décharges électrostatiques.

Les clients ont aussi achetés
- 26,90 €
  Référence: FILTRE-SAW-QO100-F1OPA-824
  Filtre SAW passe-bande 2400 Mhz QO100 F1OPA
  Ce filtre passe-bande pour le 2400 Mhz (13cm) permet de rejetter les fréquences de l’oscillateur local et les harmoniques de l'Up-Converter pour QO-100. Puissance d'entrée maximum : +20dBm - 100mW.
  26,90 €
  Exclusivité Passion Radio
- 6,50 €
  Référence: PIGTAIL-MCX-M-SMA-M-52
  Pigtail MCX Male vers SMA Male
  Adaptateur pigtail MCX Male vers SMA Male. Parfait pour connecter le dongle TNT RTL3832 à la carte converter Ham it Up.
  6,50 €
- 8,90 €
  Référence: PIGTAIL-SMA-M-N-F-79
  Pigtail SMA Male - N Femelle 15/50/100cm RG316
  Adaptateur pigtail SMA Male vers fiche N Femelle. Cable coaxial RG 316 50 ohms. Existe en 15cm, 50cm ou 1 mètre de longueur (à choisir ci-dessous).
  8,90 €
- 7,90 €
  Référence: ADAPT-N-F-SMA-M-82
  Adaptateur SMA Male N Femelle
  Adaptateur SMA Male vers N Femelle.
  7,90 €
Nos suggestions
- 69,00 €
  Référence: QO100-ANT-POTY-SMA-762
  Antenne POTY TX 2.4 GHz & RX 10 Ghz pour QO100 montée & réglée
  L'antenne POTY (Patch Of The Year - Patch de l'année) est une antenne bi-bande 2.4 GHz /10 GHz, en polarisation circulaire gauche LHCP pour l'émission en 2400 MHz et une antenne cornet linéaire pour
  69,00 €
- 26,90 €
  Référence: FILTRE-SAW-QO100-F1OPA-824
  Filtre SAW passe-bande 2400 Mhz QO100 F1OPA
  Ce filtre passe-bande pour le 2400 Mhz (13cm) permet de rejetter les fréquences de l’oscillateur local et les harmoniques de l'Up-Converter pour QO-100. Puissance d'entrée maximum : +20dBm - 100mW.
  26,90 €
  Exclusivité Passion Radio
- 349,00 €
  Référence: ANALOG-ADALM-PLUTO-788
  Adalm PlutoSDR RX & TX 325 MHz - 3.8 GHz Full-Duplex - SDR QO-100 REV C
  Le PlutoSDR - Adalm Pluto (version REV C) est une carte de développement RF qui peut être configurée comme un récepteur et émetteur SDR open-source couvrant les fréquences de 325MHz à 3.8GHz en half
  349,00 €
- 8,90 €
  Référence: RF-KONNECT-87T298-SPF5189Z-833
  Préampli LNA 50-4000 Mhz avec SPF5189Z
  Ce préampli LNA large-bande SPF5189Z permet d'améliorer les performances en réception de 50 Mhz à 4 Ghz et en émission de 50 à 2500 Mhz, à base de SPF5189Z, avec un facteur de bruit de 0.6 dB et un
  8,90 €

Avis

Cliquez ici pour donner votre avis

F4HOT

26/10/2019

Test du CN0417

bon driver en sortie du Pluto Sdr pour passer de 1mW (0dbm) il a un gain mesuré de 23 dbm.
