> Satellite & QO-100>Pack émission QO-100 28/50/144/430MHz 10W + réception 432 MHz
Montage UpConverter + amplificateur 2.4 Ghz 12W dxpatrol Agrandir l'image
Montage UpConverter + amplificateur 2.4 Ghz 12W dxpatrol

PACK-QO100-PASSION-RADIO-947

Neuf

Pack émission QO-100 28/50/144/430MHz 10W + réception 432 MHz

rating Aucun avis pour le moment

Le pack TX QO-100 Passion Radio inclut les principaux éléments pour l'émission depuis un transceiver SSB analogique en 28, 50, 144 ou 430 MHz vers la voie montante 2.4 GHz du satellite radioamateur QO-100, avec une puissance maximum de 10W max.

Les câbles compatibles pour relier les éléments entre-eux sont inclus dans le pack.

La carte upconverter est à placer dans un boitier étanche au plus près de la parabole.

A rajouter pour avoir une station entièrement opérationnelle : 1 antenne parabole (60-80cm) et 1 câble coaxial 50 Ohms pour la descente depuis l'upconverter en SMA male vers le poste d'émission.

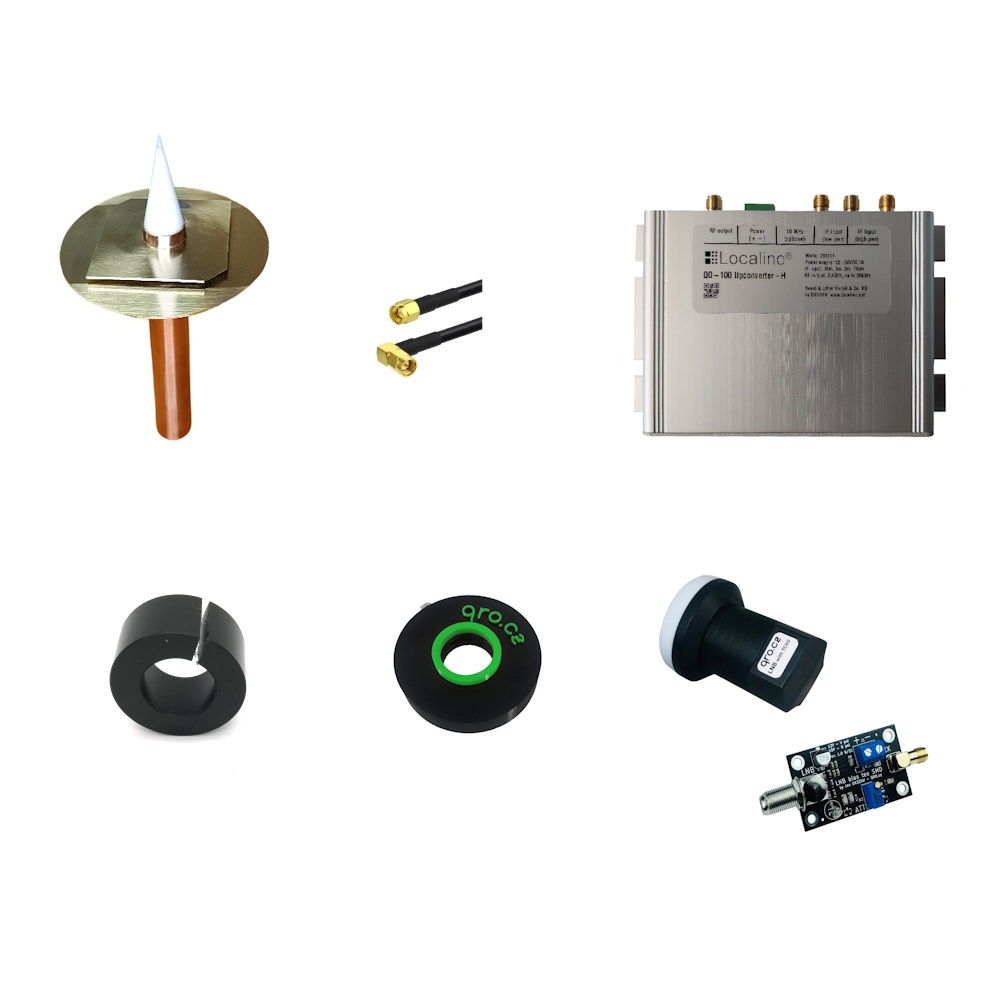

Livré avec : 1 upconverter 2.4 GHz Localino, 1 antenne POTY (avec connecteur SMA), 1 câble faible perte KSR195 de 80cm avec connecteur SMA male droit et SMA coudé, 1 bague de réduction 40mm/22mm pour fixer le tube de l'antenne POTY sur le bras de support sur la parabole, une tête LNB avec sortie en 432MHz et un adaptateur pour POTY.

Plus de détails

549,00 € HT

au lieu de 558,55 €

En rupture, disponible sous 3 à 4 semaines

Contenu du pack

Fiche technique

  • Fréquence de sortie TX : 2400 MHz (13cm)
  • Fréquence d'entrée TX (FI) : 28/50/144/434 MHz
  • Puissance entrée TX : De 10mW à 5W max.
  • Puissance de sortie TX : 10W maximum (réglable en réduisant la tension d'alimentation)
  • Piloté par TCXO interne ou prise externe pour référence 10MHz
  • Avec filtre passe-bande 2.4 GHz intégré
  • Indication par LED (Tension, verrouillage PLL, transmission de puissance)
  • Alimentation : 10-24V CC
  • Consommation : De 60mA (en veille) à 900mA (en TX 10W @ 20V)
  • Circuit de protection contre les pics de puissance indésirables, sur une courte durée
  • Connecteurs : SMA femelle
  • Prise référence externe 10 MHz
  • Garantie 2 ans sauf PA*

Rappel : Ce matériel requiert une licence radioamateur pour être utilisé. Il ne sera ni repris, ni remboursé de upconverter avec le PA grillé.

* La garantie ne couvre pas le PA et la perte de puissance, pouvant résulter d'une erreur de montage, d'un mauvais réglage de l'antenne (ROS), d'une puissance maximum d'entrée non respectée, d'un court-circuit de l'alimentation ou un problème sur la ligne coaxiale.
