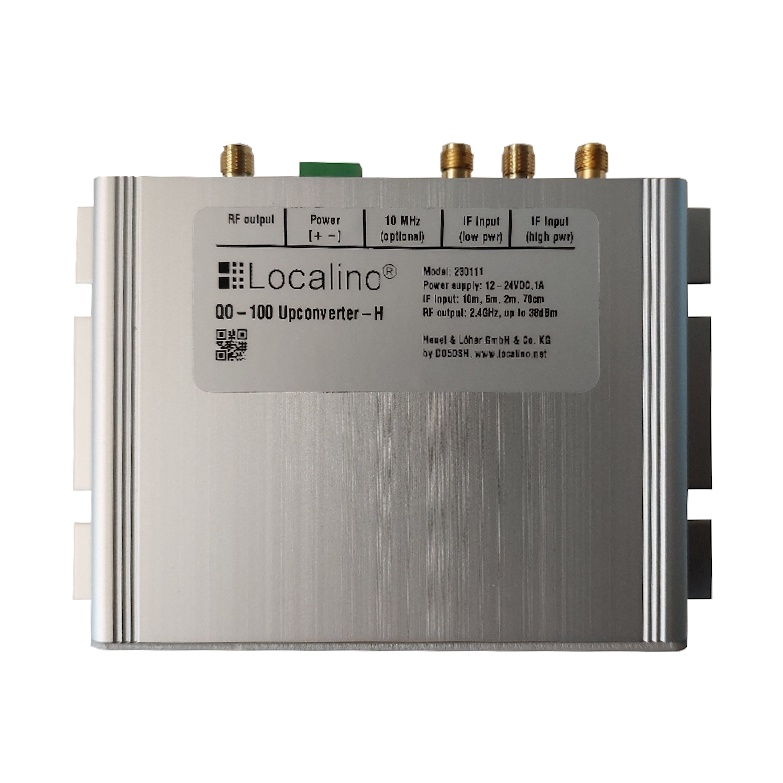

Upconverter Localino 2.4 GHz 5W QO-100 entrée 28/50/144/432 MHz VOX TCXO
Aucun avis pour le momentLe nouveau Upconverter-H de Localino pour QO-100 permet d'être facilement et rapidement opérationnel sur le satellite QO100 en utilisant un transceiver SSB en 28/50/144 ou 432 MHz, avec une puissance maximum de 5W sur la bande 13cm de 2.4 GHz.
Il est possible d'avoir jusqu'à 10W en 13cm avec une entrée de +17dBm à l'entrée basse puissance et une alimentation 28V VCC.

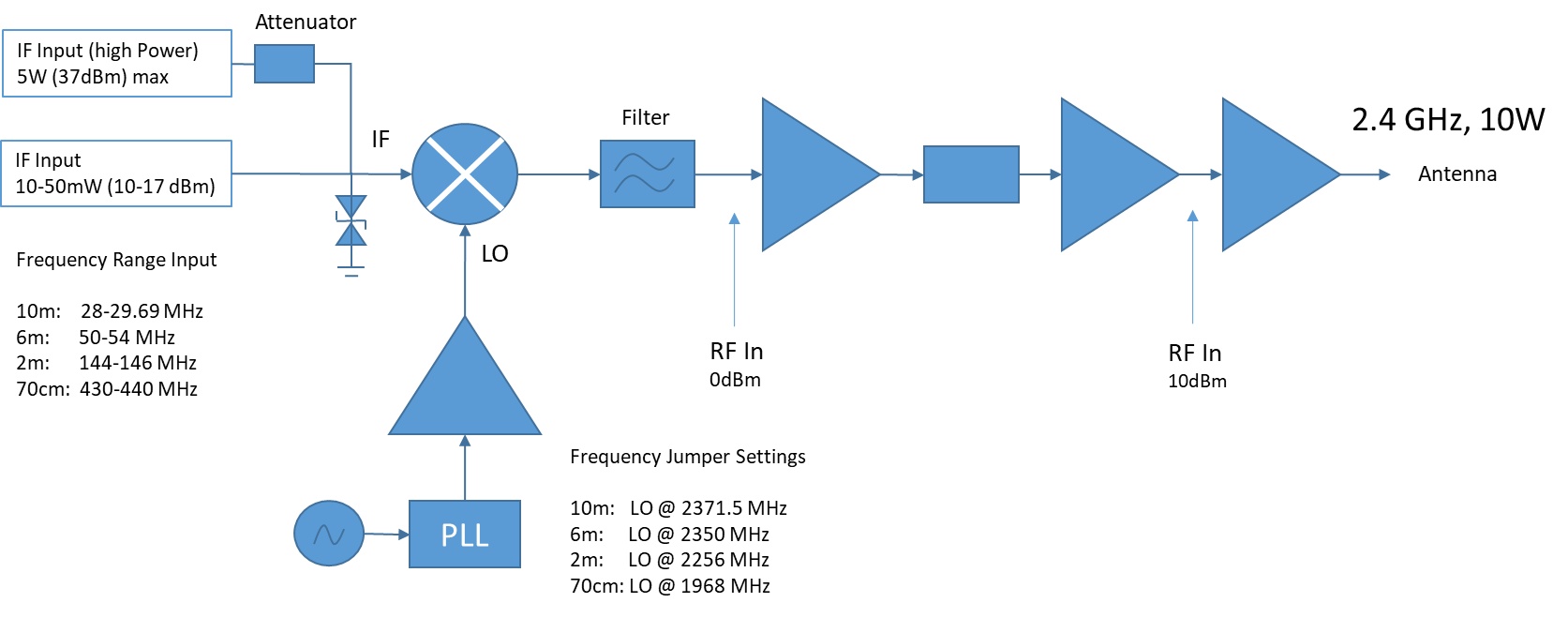

Avec TCXO intégré, puissance d'entrée de 10mW à 5W maximum, FI d'entrée réglable par cavalier, VOX PTT, pas de commutation PTT nécessaire. Il s'alimente de 10 à 24V et une tension typique de 13,8V à 20V.
Peut également être utilisé comme amplificateur seul 13cm 2.4GHz, avec un matériel SDR comme l'ADALM PLUTO. Une soudure est alors à modifier sur la carte PCB.
Livré avec : Upconverter-H 2.4GHz Localino, livrée montée et testée.
Télécharger
Fiche technique
- Fréquence de sortie TX : 2400 MHz (13cm)
- Fréquence d'entrée TX (FI) : 28/50/144/434 MHz
- Puissance entrée TX : De 10mW à 5W max.
- Entrée basse puissance (Low Power Input) : 10-17dBm (10mW à 50mW)
- Entrée haute-puissance (High Power Input) : 30-37dBm (1W à 5W)
- Puissance de sortie TX : 5W maximum (réglable en réduisant la tension d'alimentation)avec un poste HF/VHF/UHF
- Les 10W peuvent être atteints avec une entrée de +17dBm à l'entrée basse puissance et une alimentation 28V VCC
- Piloté par TCXO interne ou prise externe pour référence 10MHz
- Avec filtre passe-bande 2.4 Ghz intégré
- Indication par LED (Tension, verrouillage PLL, transmission de puissance)
- Alimentation : 10-24V CC
- Consommation : De 60mA (en veille) à 900mA (en TX 5/10W @ 20V)
- Circuit de protection contre les pics de puissance indésirables, sur une courte durée
- Connecteurs : SMA femelle
- Prise référence externe 10 MHz
- Dimensions : 100 x 80 mm
- Design par : DO5DSH
- Garantie 1 an sauf PA*
Avec une alimentation en 13.8V, la puissance de sortie sera (en fonction de la bande d'entrée) de :
430.000 1,6W
144.000 1,8W
50.000 2W
28.000 2W
Avec une parabole de 60-80cm et si le boîtier est monté près de la parabole avec le moins de longueur de câble possible, une puissance d'environ 2W sera suffisante pour QO-100.
Dans le cas d'une longueur de coaxial importante entre le up-converter et l'antenne, qui peut alors nécessiter plus de puissance, pour compenser la perte dans le câble.
* La garantie ne couvre pas le PA et la perte de puissance, pouvant résulter d'une erreur de montage, d'un mauvais réglage de l'antenne (ROS), d'une puissance maximum d'entrée non respectée, d'un court-circuit de l'alimentation ou un problème sur la ligne coaxiale.
Rappel : Ce matériel requiert une licence radioamateur pour être utilisé. Il ne sera ni repris, ni remboursé de upconverter avec le PA grillé.
