Antenne bi-bande 144MHz & 432MHz 2m70cm19DXA-2C pour EME & contest

Agrandir l'image

Fabricant : Antennas Amplifiers

Référence : AA-1260-2m70cm19DXA-2C-2356

État : Neuf

Pays d'origine :

Serbie

Antenne bi-bande 144MHz & 432MHz 2m70cm19DXA-2C pour EME & contest

Lire l'avis

Note moyenne : 5/5 Nombre d'avis : 1

Imprimer

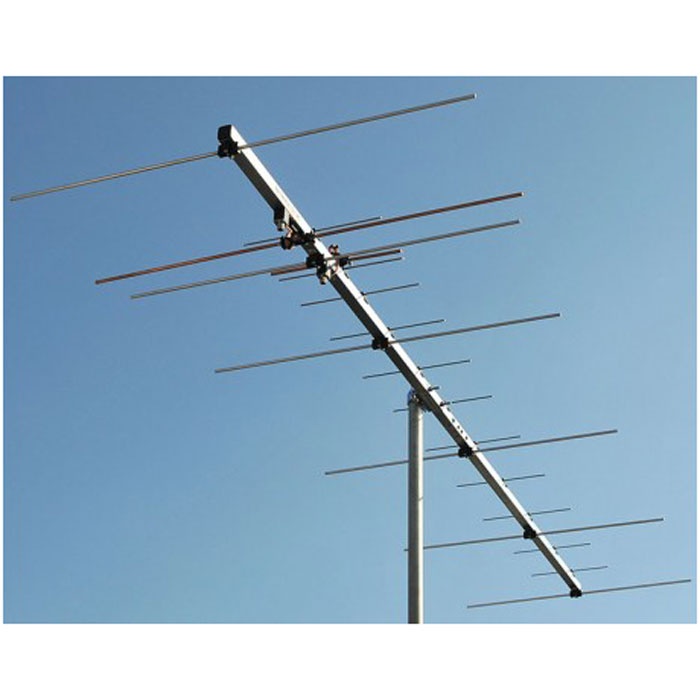

Antenne Yagi bi-bande 2 mètres et 70 cm 2m70cm19DXA-2C avec deux connecteurs séparés et très haute puissance d'entrée.

Deux antennes séparées sur le même boom. Se comporte comme deux antennes mono bande.

1.5 kW sur 2m et 750 W sur 70cm. Connecteur N femelle.

Boom 30 mm x 30 mm.

Le matériel Antennas Amplifiers (AA) est disponible sur commande uniquement avec une expédition sous 10 à 15 jours environs.

Info livraison : Cette antenne est considérée comme un colis de très grande taille et les transporteurs appliquent un surcout supplémentaire pour l'expédition. Hauteur du colis 120cm.

Plus de détails

Fiche technique

1kW-750W-2m-70cm-DualBand-Antenna-PA144-432-19-3-2C-Appearance

Diagramme de rayonnement en azimut de 144 MHz

1kW-2m-750W-70cm-DualBand-Antenna-PA144-432-19-3-2C-Azimuth-Radiation-Pattern-144MHz

Diagramme de rayonnement en azimut à 432 MHz

1kW-2m-750W-70cm-DualBand-Antenna-PA144-432-19-3-2C-Azimuth-Radiation-Pattern-432MHz

144MHz-432MHz-DualBand-Antenna-PA144-432-19-3-2C-Appearance-1kW-750W

Perte de retour mesurée (S11) 144 MHz - 146 MHz :

DualBand-Antenna-PA144-432-19-3-2C-Measured-Return-Loss-S11-144MHz-to-146MHz

TOS mesuré 144 - 146 MHz

Duoband-Antenna-PA144-432-19-3-2C-Measured-VSWR-144-146MHz

Perte de rendement mesurée 432 MHz à 434 MHz

DualBand-Antenna-PA144-432-19-3-2C-Measured-Return-Loss-S11-432MHz-to-434MHz

TOS mesuré 432 - 434 MHz :

Duoband-Antenna-PA144-432-19-3-2C-Measured-VSWR-432-434MHz

Vue de la jonction du support

144MHz-432MHz-DualBand-Antenna-PA144-432-19-3-2C-Bracket-Join-View

Spécifications électriques 2 mètres

Gamme de fréquences :	144 - 146 MHz
Gain avant en espace libre :	12.6dBi
Rapport avant-arrière :	28 dB
3 dB Largeur de faisceau horizontal :	43.2 °
Polarisation :	Horizontale
Impédance d'entrée nominale :	50 Ohms
TOS sur toute la bande :	< 1.2
Puissance d'entrée maximale :	1,5 kW
Méthode d'adaptation :	Alimentation directe à travers une self de mode commun - RG142 Teflon Balun
Connecteur :	"N"

Caractéristiques mécaniques 2 mètres

Longueur de la perche :	2.92 m
Taille de la flèche :	30 x 30 mm
Nombre de pièces de la rampe :	2
Diamètre de l'élément :	Tube en aluminium de 8 mm
Diamètre du dipôle :	Tube en cuivre dur de 8 mm
Nombre d'éléments :	7
Élément le plus long :	1.03 m
Position de montage des éléments :	Sous la flèche
Diamètre du mât de montage :	43 - 70 mm 1-11/16″ - 2-3/4″ OD
Vitesse du vent de survie :	150 km/h
Longueur de transport :	1.5 m
Poids de l'antenne :	3,5 kg

Spécifications électriques 70 cm

Gamme de fréquences :	432 - 434 MHz
Gain avant en espace libre :	14,6 dBi
Rapport avant-arrière :	27 dB
3 dB Largeur de faisceau horizontal :	32.7°
Polarisation :	Horizontale
Impédance d'entrée nominale :	50 Ohms
TOS sur toute la bande :	< 1.2
Puissance d'entrée maximale :	850 W
Méthode d'adaptation :	Alimentation directe à travers une self de mode commun - RG142 Teflon Balun
Connecteur :	"N"

Caractéristiques mécaniques 70 cm

Diamètre de l'élément :	Tige d'aluminium de 4 mm
Diamètre du dipôle :	8 mm Tube en cuivre dur
Nombre d'éléments :	12
Élément le plus long :	350 mm
Position de montage de l'élément :	Au-dessus de la flèche

Diagramme de Smith 144 MHz - 146 MHz

Dual-Band-Antenna-PA144-432-19-3-2C-Smith-Chart-144-146MHz

Diagramme de Smith 432 MHz - 434 MHz

Dual-Band-Antenna-PA144-432-19-3-2C-Smith-Chart-432-434MHz
