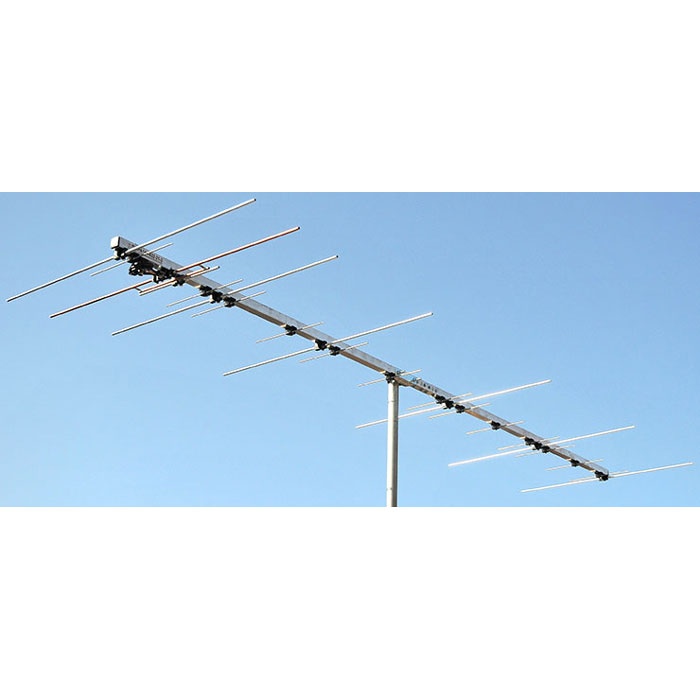

Antenne 2m 1kW & 70cm 750W bi-bande 7 & 14 éléments 2m70cm21WAP (AA) Agrandir l'image
Antenne 2m 1kW & 70cm 750W bi-bande 7 & 14 éléments 2m70cm21WAP (AA)

Antennas Amplifiers

AA-1300-2m70cm21WAP-2353

Neuf

Serbie

Antenne 2m 1kW & 70cm 750W bi-bande 7 & 14 éléments 2m70cm21WAP (AA)

rating Aucun avis pour le moment

1 kW - 2 m 750 W - 70 cm Antenne Yagi bi-bande à connecteur commun 2m70cm21WAP.

Excellent gain 7+14 éléments 2m 144-146 MHz et 430 - 440 MHz antenne 70 cm

L'antenne bi-bande 2m 70cm était l'ancienne référence PA144-432-21-3AP.

Le matériel Antennas Amplifiers (AA) est disponible sur commande uniquement avec une expédition sous 10 à 15 jours environs.

Info livraison : Cette antenne est considérée comme un colis de très grande taille et les transporteurs appliquent un surcout supplémentaire pour l'expédition. Hauteur du colis 153cm.

Plus de détails

224,00 € HT

En stock

   1 pièce disponible, expédié de France en 24-72h.

Fiche technique

2m 70cm Dual Band Antenna PA144-432-21-3BP Common-Connector

Vue du dipôle, du balun et du connecteur

1kW-2m-750W-70cm-Common-Connector-DualBand-Antenna-PA144-432-21-3-Balun-Connector-Detail

Support 43 - 70 mm facile à monter et à démonter :

DualBand-Antenna-PA144-432-21-3-Boom-Join-Bracket

Spécifications électriques 2 mètres
Gamme de fréquences :144 - 146 MHz
Gain avant en espace libre :12,8 dBi
Rapport avant-arrière :29 dB
3 dB Largeur du faisceau horizontal :40°
Polarisation :Horizontale
Impédance d'entrée nominale :50 Ohms
TOS sur toute la bande :< 1.25
Puissance d'entrée maximale :1000 W
Méthode d'adaptation :Balun de tension
Connecteur :N femelle (commun pour les deux bandes)
Caractéristiques mécaniques 2 m
Longueur de la perche :2.92 m
Taille du bras :30 x 30 mm
Nombre de pièces de la rampe :2
Diamètre de l'élément :Tube en aluminium de 8 mm
Diamètre du dipôle :8 mm Tube en cuivre dur
Nombre d'éléments :7
Élément le plus long :1.03 m
Position de montage des éléments :Sous la flèche
Diamètre du mât de montage :43 - 70 mm 1-11/16″ - 2-3/4″ OD
Vitesse du vent de survie :150 km/h
Longueur de transport :1.5 m
Poids de l'antenne :3,5 kg
Spécifications électriques 70 cm
Gamme de fréquences :430 - 440 MHz
Gain avant en espace libre :15,4 dBi
Rapport avant-arrière :23 dB
3 dB Largeur du faisceau horizontal :22°
Polarisation :Horizontale
Impédance d'entrée nominale :50 Ohms
TOS sur toute la bande :< 1.3
Puissance d'entrée maximale :750 W
Connecteur :"N" (connecteur commun aux deux bandes)
Caractéristiques mécaniques 70 cm
Diamètre de l'élément :Tige en aluminium de 4 mm, tube en aluminium de 8 mm
Nombre d'éléments :14
Élément le plus long :350 mm
Position de montage des éléments :Sous la flèche

Diagramme de rayonnement en azimut 144 MHz

1kW-2m-750W-70cm-DualBand-Antenna-PA144-432-21-3-Azimuth-Radiation-Pattern-144MHz

Diagramme de rayonnement en azimut 432 MHz

Common-Connector-Dual-Band-Antenna-PA144-432-21-3-Azimuth-Radiation-Pattern-432MHz

Connecteur commun 2m 70cm

Common-Connector-2m-70cm-Dual-Band-Antenna-PA144-432-21-3

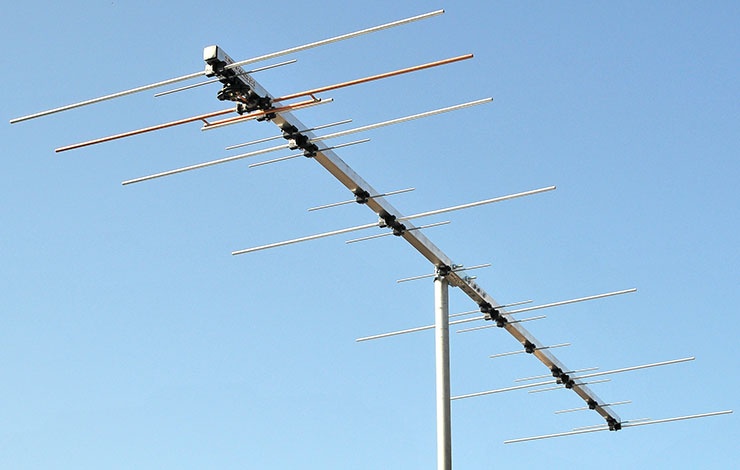

Antenne bi-bande 144 MHz 432 MHz

144MHz-432MHz-DualBand-Antenna-PA144-432-21-3
