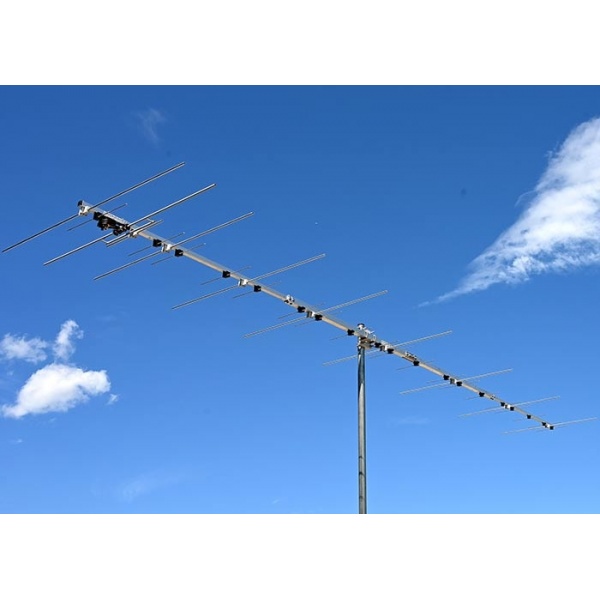

Antenne bi-bande 2m & 70 cm 9 & 21 éléments 2m70cm29DXAP (AA)

Agrandir l'image

Afficher toutes les images

Fabricant : Antennas Amplifiers

Référence : AA-1305-2m70cm29DXAP-2354

État : Neuf

Pays d'origine :

Serbie

Antenne bi-bande 2m & 70 cm 9 & 21 éléments 2m70cm29DXAP (AA)

Aucun avis pour le moment

Imprimer

Antenne bi-bande légère à connecteur commun 2m70cm29DXAP.

Puissance maximale 1000 W sur 144-146 MHz avec 9 éléments actifs et 750 W sur 432-434 MHz avec 20+1 éléments actifs.

Construction légère avec un connecteur commun pour les deux bandes et une longueur de bras très pratique d'environ 4,4 mètres.

Ne nécessite pas de support de hauban pour une utilisation stationnaire. En raison de la qualité de construction et de la facilité d'assemblage, cette antenne est adaptée à l'utilisation portable et aux concours sur deux bandes avec un seul transceiver.

Deux ou quatre antennes en pile sont très efficaces pour les concours et les communications EME.

Rebondissement facile sur un seul appel et sur les deux bandes.

Le matériel Antennas Amplifiers (AA) est disponible sur commande uniquement avec une expédition sous 10 à 15 jours environs.

Info livraison : Cette antenne est considérée comme un colis de très grande taille et les transporteurs appliquent un surcout supplémentaire pour l'expédition. Hauteur du colis 120cm.

Plus de détails

Fiche technique

Common Connector DualBand 2meter 70cm Antenna PA144-432-29-4.5AP

Spécifications électriques 2 mètres
Gamme de fréquences :	144 - 146 MHz
Gain avant en espace libre :	13,5 dBi
Rapport avant-arrière :	27 dB
3 dB Largeur de faisceau horizontale :	39.8°
Polarisation :	Horizontale
Impédance d'entrée nominale :	50 Ohms
TOS sur toute la bande :	< 1.2
Puissance d'entrée maximale :	1000 W
Méthode d'adaptation :	Balun de tension
Connecteur :	N femelle (connecteur commun aux deux bandes)

Spécifications mécaniques 2 mètres
Nombre d'éléments :	9
Diamètre des éléments :	Tube en aluminium de8 mm
Diamètre du dipôle :	8 mm Tube en cuivre dur recouvert de plastique.
Elément le plus long :	1030 mm
Position de montage de l'élément :	Sous la perche
Balun et connecteur :	Inclus
Caractéristiques électriques 70 cm
Gamme de fréquences :	432 - 434 MHz
Gain avant en espace libre :	16,9 dBi
Rapport avant-arrière :	28 dB
3 dB Largeur du faisceau horizontal :	21.2°
Polarisation :	Horizontale
Impédance d'entrée nominale :	50 Ohms
Puissance d'entrée maximale :	750 W
Méthode d'adaptation :	Balun de tension
Connecteur :	N femelle (connecteur commun aux deux bandes)
Caractéristiques mécaniques 70 cm
Nombre d'éléments :	20+1
Diamètre des éléments :	Tige en aluminium de 4 mm et tube en aluminium de 8 mm
Diamètre du dipôle :	Tube en cuivre dur de8 mm revêtu de plastique
Élément le plus long :	350 mm
Position de montage de l'élément :	Sous la perche
Balun et connecteur :	Inclus
Spécifications mécaniques communes
Longueur de la perche :	4.35 m
Taille de la perche :	Flèche conique 20×20, 30×30, 20x20mm
Nombre de pièces de la flèche :	4
Support de hauban :	Non nécessaire (sur commande)
Diamètre du mât de montage :	43 - 70 mm 1-11/16″ - 2-3/4″ OD
Vitesse du vent de survie :	150 km/h
Charge du vent :	0.12m2
Longueur de transport :	1.2 m
Poids net :	4,6 kg
Poids brut :	5,6 kg

Les antennes ont été calculées à l'aide d'un logiciel de simulation électromagnétique 3D complet de pointe, incluant l'influence du boom, du support, des baluns et des connecteurs. Les performances de l'antenne conçue à l'aide de ces techniques sont exceptionnelles, bien meilleures que celles des antennes conçues à l'aide de programmes "filaires" tels que EZNEC Pro/4 - NEC v4.2 ou NEC v5.0, 4NEC2, MMANA ou AO.

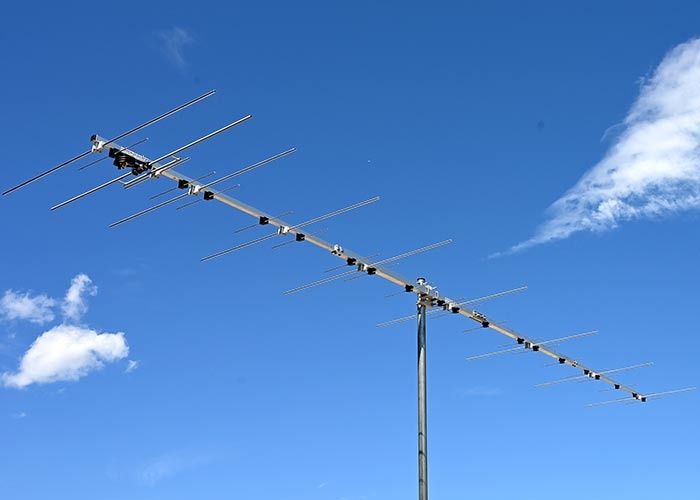

Antenne Yagi bi-bande 144 MHz et 432 MHz avec un seul connecteur pour les deux bandes 2m70cm29DXAP Diagramme de rayonnement azimutal de 2 mètres de haut niveau obtenu grâce à une conception et une optimisation minutieuses.

Single Connector Dual-Band 2m and 70cm Yagi Antenna PA144-432-29-4.5AP 2 meter Azimuth Radiation Pattern

Vue du support et de l'étiquette

Dual Band 144MHz and 432MHz Yagi Antenna Bracket and Label View PA144-432-29-4.5AP EME Power

Diagramme de rayonnement azimutal de 70 cm:

Dual Band 2 meter and 70cm Yagi Antenna PA144-432-29-4.5AP 70 cm Azimuth Radiation Pattern

Commander un support de hauban. Utile dans les endroits où le vent ou la neige sont extrêmes.

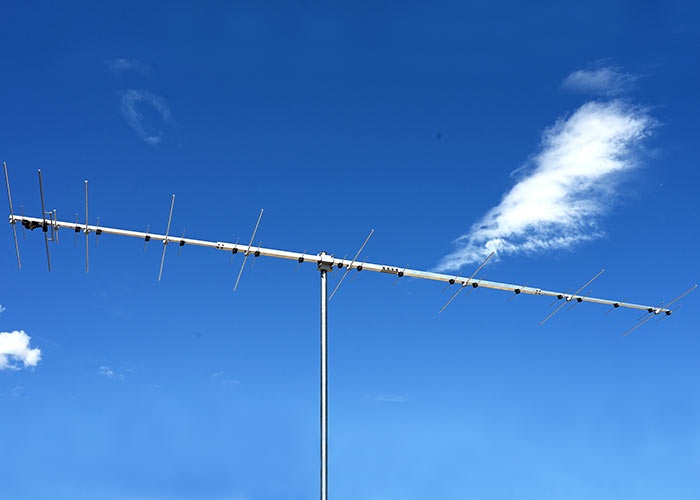

Antenne Yagi bi-bande 2m et 70cm EME

Dual Band 2 m and 70 cm Yagi antenna common connector PA144-432-29-4.5AP EME power appearance

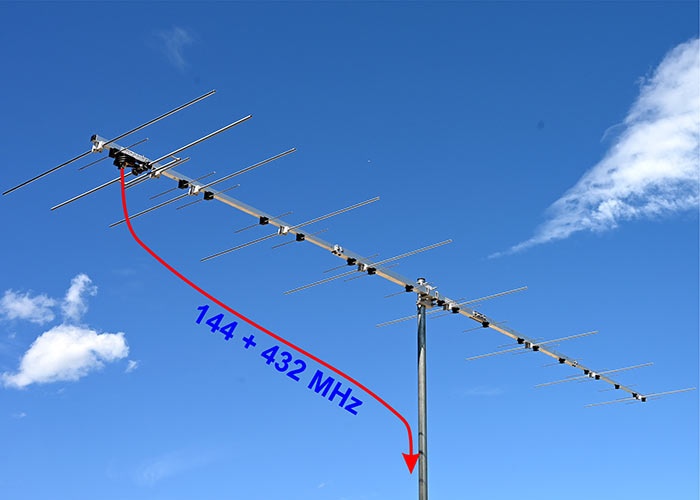

Lafaçon de conduire le cable coaxial sur cette antenne bi-bande légère est montrée sur la photo. Le câble coaxial n'a pas besoin de support supplémentaire.

How to lead coaxial cable on single connector dual band antenna.

Antenne Yagibi-bande 2 mètres et 70 cm avec connecteur commun (unique).

Vue du Balun Dipole et du Connecteur 2m70cm29DXAP

Duoband 144MHz 432MHz Yagi Antenna Dipole Balun and Connector View PA144-432-29-4.5AP

L'ancien nom de référence de l'antenne était PA144-432-29-4.5AP.
