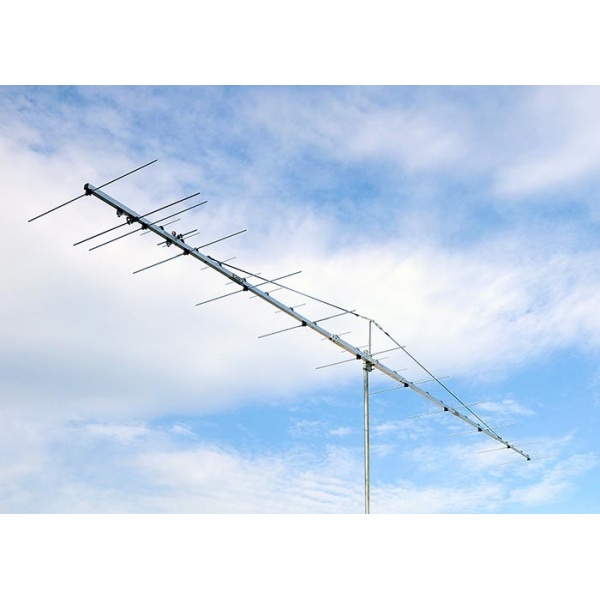

Antenne beam 2m & 70cm 18,4/15,6 dBi 12 & 25 éléments avec 2 connecteurs N (AA) Agrandir l'image
Antenne beam 2m & 70cm 18,4/15,6 dBi 12 & 25 éléments avec 2 connecteurs N (AA)

Antennas Amplifiers

AA-1370-2m70cm37DX-2C-2359

Neuf

Serbie

Antenne beam 2m & 70cm 18,4/15,6 dBi 12 & 25 éléments avec 2 connecteurs N (AA)

rating Lire l'avis
Note moyenne : 5/5 Nombre d'avis : 1

Antenne bi-bande 144 & 432 MHz 2m70cm37DX-2C avec deux connecteurs N séparés pour chaque bande.

  • Deux antennes séparées sur le même boom
  • Se comporte comme deux antennes monobande à gain important
  • 1500W sur 2 mètres et 850W sur 70cm
  • 12 éléments sur 144 MHz et 25 éléments sur 432 MHz
  • Deux connecteurs N femelle : 144-145MHz et 432-434MHz
  • Ancien nom PA144-432-37-7-2CB

Le matériel Antennas Amplifiers (AA) est disponible sur commande uniquement avec une expédition sous 10 à 15 jours environs.

Info livraison : Cette antenne est considérée comme un colis de très grande taille et les transporteurs appliquent un surcout supplémentaire pour l'expédition. Hauteur du colis 150cm.

Plus de détails

396,48 € HT

En stock

   2 pièces disponibles. Expédié de France en 24-72h.

Estimer directement les frais de port en cliquant sur "Ajouter au panier", puis indiquer votre code postal sur la page du panier.

Fiche technique

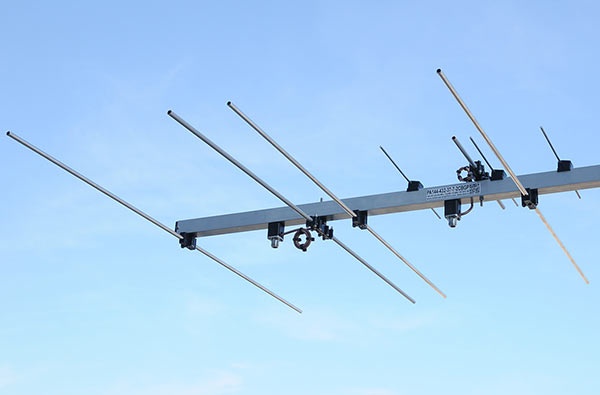

2m and 70cm Dual Band Yagi Antenna 2m70DX37-2Conn Dipoles View

Spécifications électriques 2m

Gamme de fréquences : 144 - 145 MHz
Gain avant en espace libre : 15,6 dBi
Rapport avant-arrière : 33 dB
Largeur de faisceau horizontale de 3 dB : 32,4°
Polarisation : Horizontale
Impédance d'entrée nominale : 50 Ohms
TOS sur toute la bande : < 1,2
Puissance d'entrée maximale : 1500 W
Méthode d'adaptation : Alimentation directe à travers un balun de mode commun
Connecteur : "N"
Couplage à 70 cm : -40 dB

Spécifications mécaniques 2 m

Nombre d'éléments : 12
Diamètre de l'élément : 8 mm Tube en aluminium
Diamètre du dipôle : 8 mm Tube en cuivre dur
Élément le plus long : 1035 mm
Position de montage de l'élément : Sous la perche
Balun et connecteur : Inclus

Spécifications électriques 70 cm

Gamme de fréquences : 432 - 434 MHz
Gain avant en espace libre : 18,4 dBi
Rapport avant-arrière : 27 dB
3 dB Largeur de faisceau horizontale : 20,6°
Polarisation : Horizontale
Impédance d'entrée nominale : 50 Ohms
Puissance d'entrée maximale : 850 W
Méthode d'adaptation : Alimentation directe à travers un balun de mode commun
Connecteur : "N"
Couplage à 2m : -30 dB

Spécifications mécaniques 70 cm

Nombre d'éléments : 25
Diamètre de l'élément : tige en aluminium de 4 mm
Diamètre du dipôle : tube en cuivre dur de 8 mm
Élément le plus long : 340 mm
Position de montage de l'élément : Au-dessus de la perche
Balun et connecteur : Inclus

Spécifications mécaniques communes

Longueur de la perche : 6,87 m
Taille de la perche : Flèche conique 20x20mm, 30x30mm, 40x40mm
Nombre de pièces de la flèche : 5
Support de haubanage : Oui, inclus
Diamètre du mât de montage : 43 - 70 mm 1-11/16″ - 2-3/4″ OD
Vitesse du vent de survie : 150 km/h
Longueur de transport : 1,49 m
Poids net : 9 kg
Poids brut : 11 kg

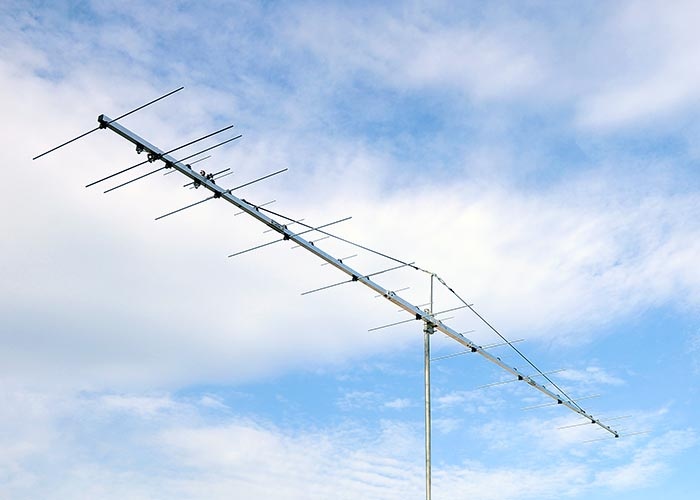

Antenne Yagi à deux bandes 144 et 432 MHz 2m70cm37DX-2C. Longue flèche et apparence de gain extrême

144 and 432 MHz Two Band Yagi Antenna 2m70DX37-2Conn with Extreme Gain

Distance d'empilement vertical 2750 mm

Gain de deux antennes sur 2 m 18,1 dBi (+2,5 dB)
Gain de deux antennes sur 70 cm 21,5 dBi (+3,1 dB)

Distance d'empilement horizontal 2950 mm

Deux antennes gain sur 2 m 18.1 dBi (+2.5 dB)
Deux antennes gain sur 70 cm 21.45 dBi (+3.05 dB)

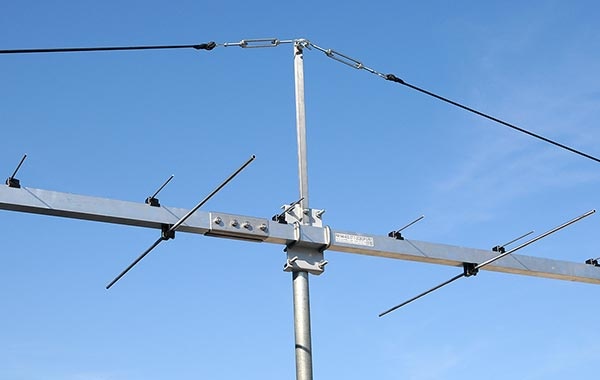

La meilleure antenne Yagi bi-bande à faible bruit pour 2 mètres et 70 cm 2m70cm37DX-2C, support, et vue du hauban

Best 2m and 70cm Dual-Band Low Noise Yagi Antenna 2m70DX37-2Conn bracket guy rope view

Quatre antennes en configuration "H" 2750 x 2950 mm

Gain sur 2 m 20.6 dBi (+5 dB)
Gain sur 70 cm 24.5 dBi (+6.1 dB)

Diagrammes de rayonnement :

La meilleure antenne Yagi à longue portée et à faible bruit de 2m et 70cm à double bande 2m70cm37DX-2C Diagramme de rayonnement Azimut de 2m

Biggest Low Noise 2m and 70cm Dual-Band Yagi Antenna 2m70DX37-2Conn 2m Azimuth Radiation Pattern

Antenne Yagi bi-bande 70 cm à faible bruit 144 MHz et 432 MHz 2m70cm37DX-2C Diagramme de rayonnement en azimut 70cm.

70cm Excellent Gain Low Noise 144MHz and 432MHz Dual-Band Yagi Antenna 2m70DX37-2Conn Azimuth Radiation Pattern
