> Antennes Radio>VHF-UHF>Beam VHF-UHF>144MHz 9 éléments Antenne beam légère 2m9DXA (AA) pour EME & contest
Prix réduit !

-3%

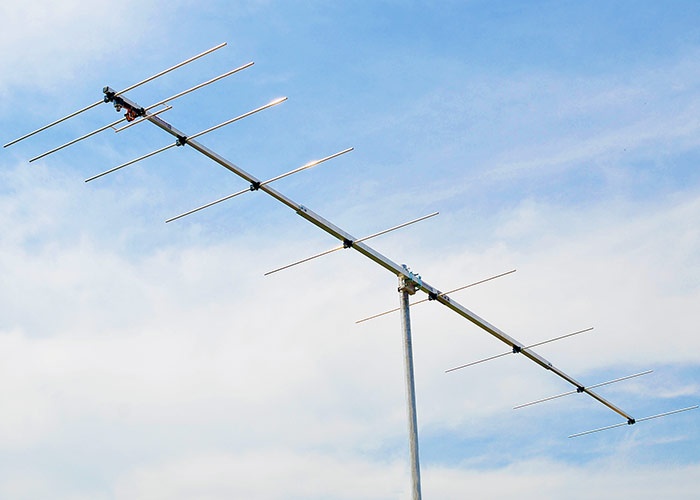

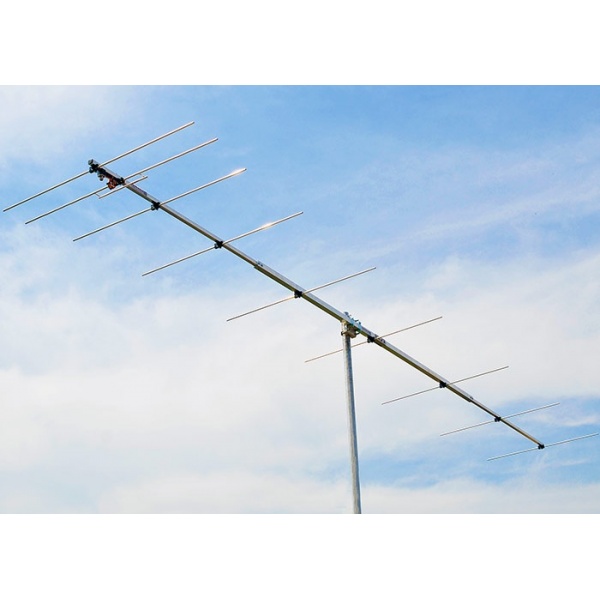

144MHz 9 éléments Antenne beam légère 2m9DXA (AA) pour EME & contest Agrandir l'image
144MHz 9 éléments Antenne beam légère 2m9DXA (AA) pour EME & contest

Antennas Amplifiers

AA-0620-2m9DXA-2346

Neuf

Serbie

144MHz 9 éléments Antenne beam légère 2m9DXA (AA) pour EME & contest

rating Aucun avis pour le moment

Excellente antenne portable et EME 2m 9 Elements Lightweight Antenna 2m9DX5 de Antennas-Amplifiers.

La conception à faible bruit pour les concours VHF et EME a été choisie lors de la conception de l'antenne légère 2m 9Elements 2m9DX5.

La longueur démontée de cette antenne portable est ajustée pour une longueur d'avion "bagage enregistré" de 119 cm.

L'antenne légère haut de gamme 2m9DX5 est parfaite pour les concours VHF ou les expéditions EME.

Conçue pour passer les restrictions de bagages des compagnies aériennes. Excellente conception à faible bruit.

Le matériel Antennas Amplifiers (AA) est disponible sur commande uniquement avec une expédition sous 10 à 15 jours environs.

Info livraison : Cette antenne est considérée comme un colis de très grande taille et les transporteurs appliquent un surcout supplémentaire pour l'expédition. Hauteur du colis 122cm.

Plus de détails

242,81 € TTC

202,34 €

HT

250,32 € TTC

En stock

   2 pièces disponibles. Expédié de France en 24-72h.

Fiche technique

2m 9Elements Lightweight Antenna 2m9DX5

Cette antenne est idéale pour les concours VHF terrestres ou les travaux EME.

Spécifications électriques :

Gamme de fréquence : 144 - 145 MHz
Gain avant en espace libre : 14.3 dBi
Rapport avant-arrière : 32 dB
-3 dB Largeur de faisceau horizontale : 37°
-3 dB Largeur de faisceau verticale : 40.2°
Polarisation : Horizontale
Impédance d'entrée nominale : 50 Ohms
TOS sur toute la bande : < 1,2
Puissance d'entrée maximale : 500W
Méthode d'adaptation : Alimentation directe à travers une self de mode commun (balun de courant)
Connecteur : N femelle

Spécifications mécaniques :

Nombre d'éléments : 9
Diamètre de l'élément : 8 mm Tube en aluminium
Diamètre du dipôle : 8 mm Tube en cuivre dur recouvert de plastique
Élément le plus long : 1040 mm
Position de montage de l'élément : Sous la perche
Balun et connecteur : Inclus
Longueur de la perche : 4.67 m
Taille de la perche : Flèche conique 20x20mm, 30x30mm, 20x20mm
Nombre de pièces de la flèche : 4
Support de haubanage : Pas nécessaire. Flèche solide
Diamètre du mât de montage : 43 - 70 mm
Vitesse du vent de survie : 150 km/h
Longueur de transport : 1,19 m
Poids de l'antenne : 4,3 kg

2m 9elements low noise antenna 2m9DXA RA Bracket

2m 9Elements Lightweight Antenna 2m9DX5 RA Bracket

TOS parfait mesuré sur toute la bande

2m 9Elements Lightweight Antenna 2m9DX5 Measured SWR

Distances d'empilage horizontales pour l'antenne légère 2m9DXA F/S -12.5 dB :

Deux antennes : 3.15m. Gain 17.2 dBi (+2.9 dB)
Quatre antennes : 3.3m. Gain 20.2 dBi (+5.9 dB)

Distances d'empilement vertical pour une antenne EME à faible bruit F/S -12.5dB 2m9DXA

Deux antennes : 2.95m. Gain 17.2 dBi (+2.9 dB)
Quatre antennes : 3.05m. Gain 20.2 dBi (+5.9 dB)

Gain plus faible et meilleure suppression de tous les lobes secondaires. Parfois bon dans les zones urbaines (bruit élevé) :

Empilement horizontal 2,6 m pour un gain de 16,93 dBi F/S< -18,7 dB
Empilement horizontal 2,75 m pour un gain de 17,04 dBi F/S< -16,5 dB
Empilement vertical 2,5 m pour un gain de 16,95 dBi F/S< -17 dB

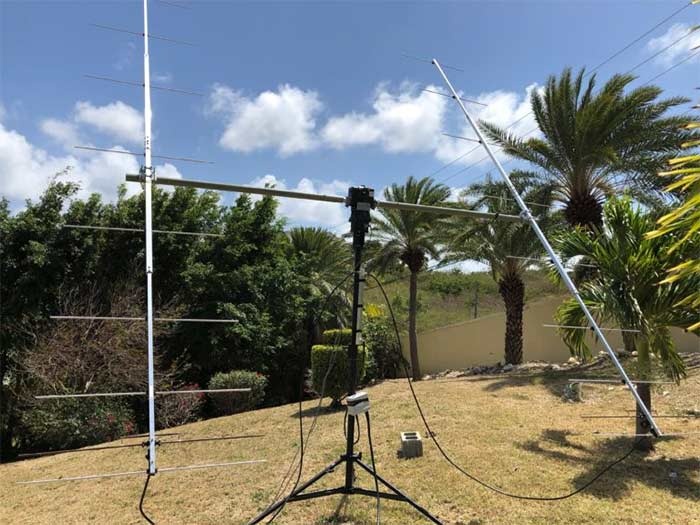

Lee WW2DX utilise ces antennes 2m9DXA et 2m12DX7 lors de ses expéditions EME V26PD en mars 2018 :

2m 9Elements Light Weight Antenna 2m9DX5 EME expedition V26PD–Antigua WW2DX

2m 12Elements Super Low Noise Antenna 2m12DX7 EME Expedition FJ-WW2DX

expédition EME CY9C :

2m 12Elements Super Low Noise Antenna 2m12DX7 EME Expedition CY9C WW2DX

Antennes-Amplificateurs Avantages du produit :

  • F/B et G/T.

Toutes les antennes ont été calculées à l'aide d'unlogiciel de simulation électromagnétique 3D complet de pointe , y compris l'influence du boom, du support, des baluns et des connecteurs.

La performance des antennes conçues à l'aide de ces techniques est exceptionnelle, bien meilleure que les antennes conçues à l'aide de programmes "filaires".

  • Pas de réglage des antennes

Avant l'expédition, nous assemblons chaque antenne et testons ses caractéristiques.

Cela signifie que vous pouvez vous attendre à des caractéristiques électriques et mécaniques exceptionnellement bonnes, y compris un faible TOS sur toute la gamme conçue, immédiatement après l'assemblage.

Il n'est pas nécessaire de régler le dipôle ou tout autre élément pour obtenir un TOS parfait sur la gamme de fréquence prévue. Tout est préréglé.

  • Facile à installer

Tout est étiqueté, il suffit de mettre un numéro sur un autre. L'antenne peut être assemblée avec des outils manuels en quelques minutes.
Tout est inclus dans la boîte d'antenne : Antenne, balun avec connecteur, et support. Il ne vous reste plus qu'à l'assembler et à vous amuser !

L'ancien nom de l'antenne était PA144-9-5A.
