Antenne bi-bande...
Antenne Yagi bi-bande légère à excellent gain...
-
Antenne planaire 700Mhz - 26 Ghz WA5JVB
13,95 € -50% 27,90 €

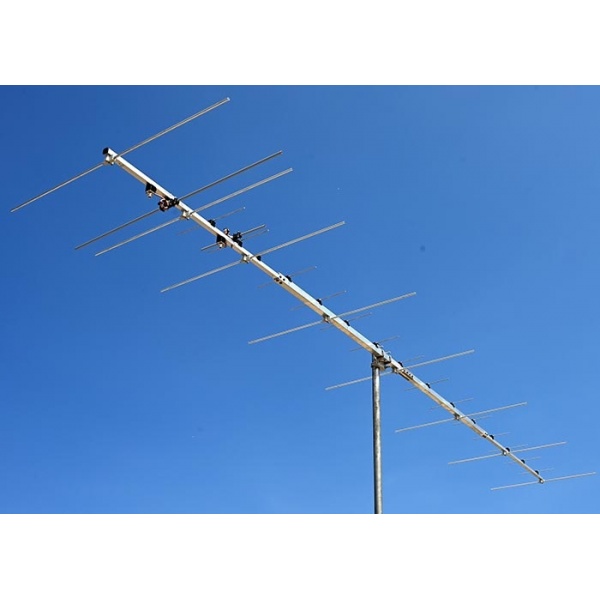

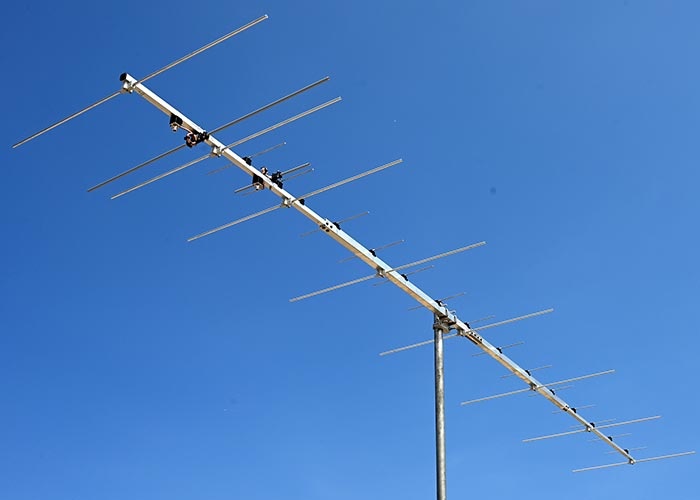

Antenne bi-bande légère 144 MHz & 432 MHz 2m70cm25DXA-2C (AA)
Aucun avis pour le momentAntenne Yagi bi-bande légère à excellent gain 2m70cm25DXA-2C (anciennement PA144-432-25-4.5-2CAP).
Puissance maximale 1500 W sur 144-145 MHz avec 9 éléments actifs et 850 W sur 432-434 MHz avec 16 éléments actifs.
Construction légère avec une longueur de flèche très pratique d'environ 4,4 mètres. Ne nécessite pas de support de hauban pour une utilisation stationnaire.
En raison de la qualité de la construction et de la facilité d'assemblage, cette antenne est adaptée à une utilisation portable et aux concours sur deux bandes.
Deux ou quatre antennes en pile sont très efficaces pour les concours et les communications EME.
Le matériel Antennas Amplifiers (AA) est disponible sur commande uniquement avec une expédition sous 10 à 15 jours environs.
Info livraison : Cette antenne est considérée comme un colis de très grande taille et les transporteurs appliquent un surcout supplémentaire pour l'expédition. Hauteur du colis 122cm.
Fiche technique
| Spécifications électriques 2 mètres | |
| Gamme de fréquences : | 144 - 145 MHz |
| Gain avant en espace libre : | 13,9 dBi |
| Rapport avant-arrière : | 27 dB |
| 3 dB Largeur de faisceau horizontale : | 38.8° |
| Polarisation : | Horizontale |
| Impédance d'entrée nominale : | 50 Ohms |
| TOS sur toute la bande : | < 1.2 |
| Puissance d'entrée maximale : | 1500 W |
| Méthode d'adaptation : | Alimentation directe à travers un balun de mode commun |
| Connecteur : | N femelle |
| Couplage à 70 cm : | -40 dB |
| Spécifications mécaniques 2 mètres | |
| Nombre d'éléments : | 9 |
| Diamètre des éléments : | Tube en aluminium de8 mm |
| Diamètre du dipôle : | Tube en cuivre dur de8 mm |
| Élément le plus long : | 1035 mm |
| Position de montage de l'élément : | Sous la perche |
| Balun et connecteur : | Inclus |
| Caractéristiques électriques 70 cm | |
| Gamme de fréquences : | 432 - 434 MHz |
| Gain avant en espace libre : | 16,4 dBi |
| Rapport avant-arrière : | 28 dB |
| 3 dB Largeur du faisceau horizontal : | 26.9° |
| Polarisation : | Horizontale |
| Impédance d'entrée nominale : | 50 Ohms |
| Puissance d'entrée maximale : | 850 W |
| Méthode d'adaptation : | Alimentation directe à travers un balun de mode commun |
| Connecteur : | N femelle |
| Couplage à 2 mètres : | -30 dB |
| Caractéristiques mécaniques 70 cm | |
| Nombre d'éléments : | 16 |
| Diamètre des éléments : | Tige en aluminium de4 mm |
| Diamètre du dipôle : | Tube en cuivre dur de 8 mm |
| Élément le plus long : | 340 mm |
| Position de montage de l'élément : | Au-dessus de la perche |
| Balun et connecteur : | Inclus |
| Spécifications mécaniques communes | |
| Longueur de la perche : | 4.38 m |
| Taille de la perche : | Flèche conique 20×20, 30×30, 20x20mm |
| Nombre de pièces de la flèche : | 4 |
| Support de hauban : | Non nécessaire (sur commande) |
| Diamètre du mât de montage : | 43 - 70 mm 1-11/16″ - 2-3/4″ OD |
| Vitesse du vent de survie : | 150 km/h |
| Longueur de transport : | 1.2 m |
| Poids net : | 4,6 kg |
| Poids brut : | 6,2 kg |

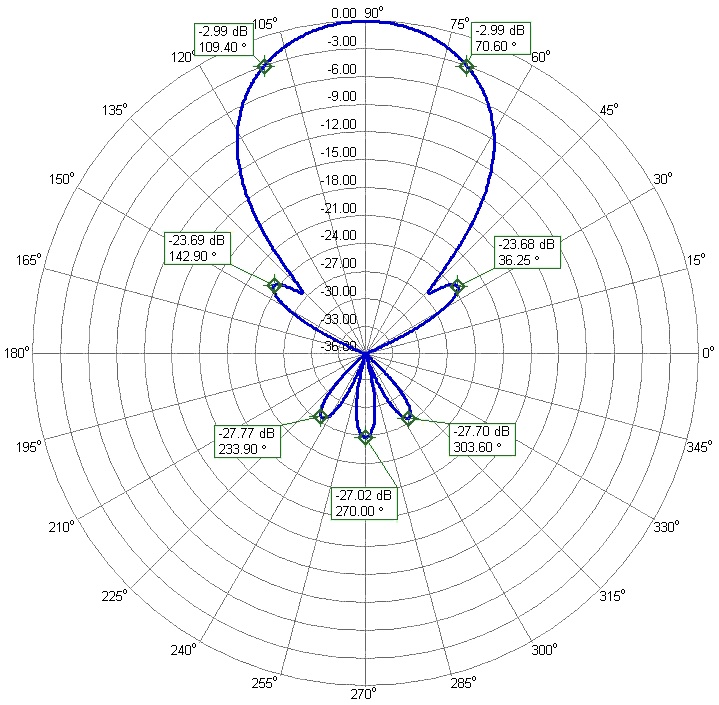

2 mètres de diagramme de rayonnement azimutal de premier ordre :
La conception de l'antenne de première classe est plus visible sur le diagramme de rayonnement azimutal de 70 cm obtenu avec un logiciel de simulation électromagnétique 3D complet de pointe.
Diagramme de rayonnement azimutal de 70 cm :

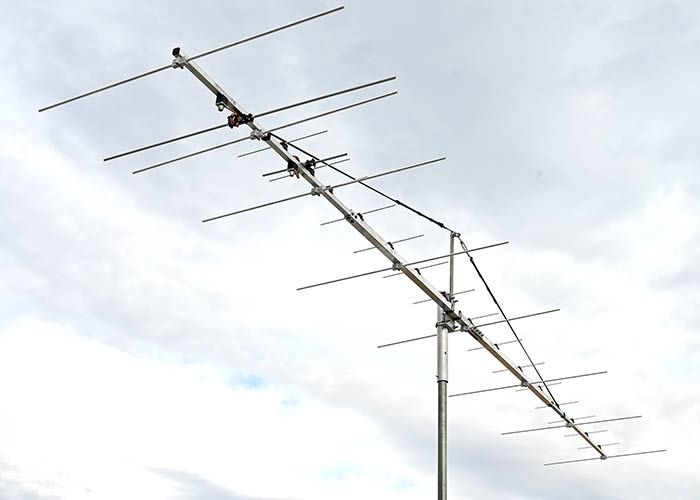

La façon de conduire les câbles coaxiaux sur cette antenne bi-bande relativement courte est illustrée sur la photo.
Le câble coaxial n'a pas besoin de support supplémentaire.
Support d'antenne solide et joint de boom en acier inoxydable sur 144 MHz et 432 MHz.
Bracket Boom Join and Label View :
